總圖專業涉及的道路設計 主要有兩種類型，一種是廠外道路，類似于公路設計，特點是一般只有一條主線，縱坡大，道路交叉較少；另一種是廠內道路，以冶煉廠或民用項目為代表，特點是縱橫交錯，縱坡小，平面交叉多。本項目屬于前者，僅以此為基礎進行描述，按習慣稱之為公路設計。今天主要和大家談?wù)劦缆饭吩O(shè)計軟件CIVIL 3D，如何利用CIVIL 3D軟件來設計公路？

一、公路設計流程

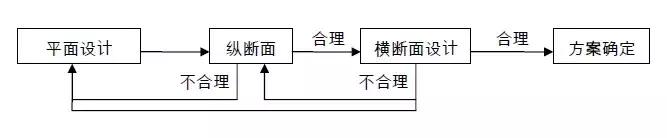

公路設計的主流程為平面設計→縱斷面設計→橫斷面設計，其相互關系如下：

從上圖可以看出，平、縱、橫之間是一個相互依賴，相互制約的關系，公路設計的特點之一是調整優化的工作量比較大。

二、傳統公路設計軟件特點

國內的公路設計軟件已經發展的比較成熟，尤其在公路設計系統已經很普及，符合現有公路設計的模式，完全按照行業規定生成圖紙，可控性強，運行速度快。一般外掛于AutoCAD平臺，有自己專用的數據文件格式，根據項目數據文件，在CAD中生成圖紙，表格可直接輸出至WORD、EXCEL。上一階段的操作無法直接反映至下一階段，如調整平面，縱斷面地面線不會自動根據調整后的平面進行調整，調整縱斷面，橫斷面不會自動進行更新，均需要按照軟件流程進行手工操作更新，此過程比較繁瑣。

三、CIVIL 3D公路設計特點

CIVIL 3D公路設計與傳統公路設計軟件最大的區別在于其動態關聯性，平面、縱斷面地面線、橫斷面、道路模型均相互關聯，修改其中任何一部分，與之相關聯的部分均會自動更新，調整十分方便、直觀。

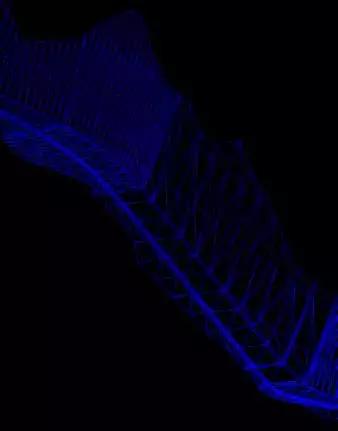

生成道路模型之后，可以方便查詢與道路相關的各種數據。

但CIVIL 3D軟件對計算機硬件要求較高，運行速度相對較慢；本地化尚不完善，還不能完全按照國內的行業標準直接出圖；可由用戶自定義或控制的內容相對較少。

四、工程實例

本項目的公路線路貫穿于選廠，連接已有上部公路與下部公路，回頭彎三處，縱坡較大。原始地面坡度較大，可供展線的區域有限。

線路等級采用廠外道路四級，山嶺重丘。路基寬度4.5m，路面寬度3.5m。挖方坡率1:0.75，填方坡率1:1.5，挖方邊坡坡腳設0.4×0.4m矩形邊溝。填方無法放坡或場地有需要時采用路肩擋土墻。

1、平面設計

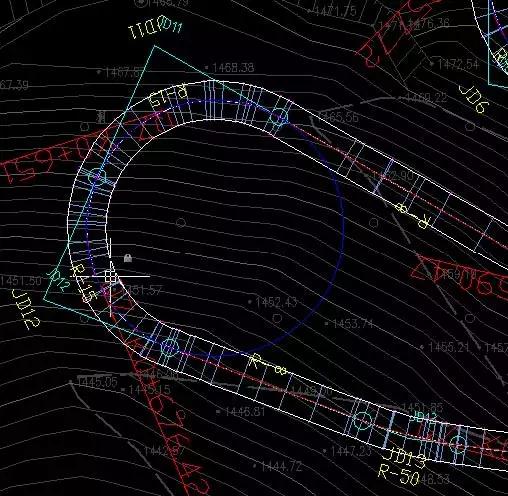

通過對場地的分析，結合各種控制條件，確定該線路需要設三處回頭彎，回頭彎半徑均采用15m，在三處回頭彎的大概位置畫三個半徑為15m的圓做參考。

采用“路面布局工具”，圓曲面半徑設為15m，使用“切線－切線（帶有曲線）”，大概布置出線路的走向，注意在回頭彎處要參照已經畫好的圓布線，留有一定余地，否則曲線會丟失，利用“子圖元編輯器”修改非回頭彎處的轉彎半徑。

提示：如果對線路進行LandXML導出/導入操作，前后線元對自由曲線的約束關系會丟失，即切線會丟失，對導入后的修改帶來不便，所以對未定線的路線，不宜進行此操作。

2、縱斷面設計

使用“從曲面創建縱斷面”，得到線路的縱斷面原地面線，使用“從布局創建縱斷面”，按照坡長、坡度、控制高程等條件，創建縱斷面設計線。

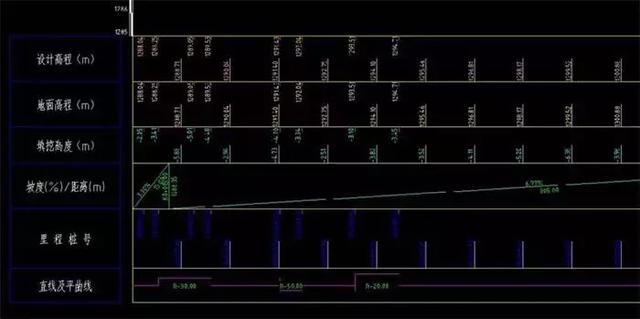

按照系統默認設置，對于彎道轉多的低等級道路，會出現較多的數字重疊現象，影響閱讀，也不滿足出圖要求。調整縱斷面數據標注欄樣式，將重合的數據分別設置于標注欄的上下側，即可解決此問題。

3、線路平面、縱斷面調整

在創建縱斷面設計線的時候，發現許多地方挖填高度很大，需要對線路平面進行調整，以使縱斷面原地面線盡量貼近縱斷面設計線，以減少挖填工程量。

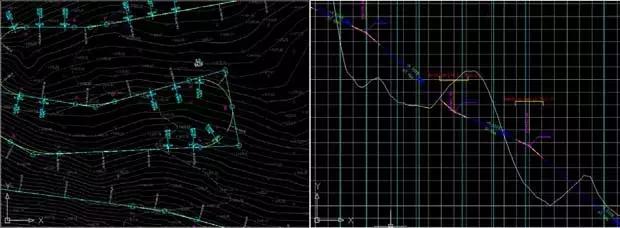

創建兩個視口，分別顯示線路平面及縱斷面，這樣在調整線路平面的同時可以看到調整后的縱斷面情況，很方便地可以將線路平面調整到比較理想的位置，這是最能體現CIVIL 3D優勢的環節。

4、道路裝配

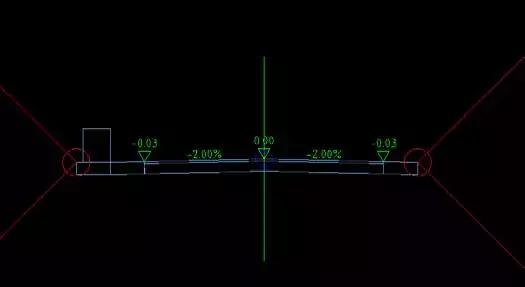

按照路基標準橫斷面創建裝配，創建道路，即可得到道路模型，可以直觀查看道路的挖填情況，道路邊坡與原地面相交的情況。

因?yàn)榈匦纹露却?，有些里程段填方邊坡無法與原地面相交，需要設擋土墻，但系統目前尚未提供適合的部件，可新建一道路裝配，將填方坡率設為1:0.05（1:0.25）來模擬擋土墻墻面。然后根據需要，設置兩種不同類型裝配適用的里程段。

提示：“基本邊坡挖方溝渠”部件對于挖填的判斷無容差功能，在某些地段會出現；

5、線路平面、縱斷面再次調整

生成道路模型之后，可以查看各里程的橫斷面情況，一般會發現某些路段還需要對線路平面及縱斷面進行調整，同樣可利用同時開兩個或三個視口的操作，自如地對平、縱進行調整。

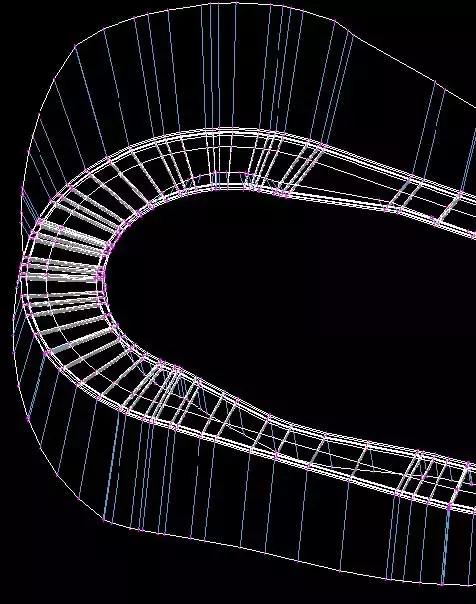

對于回頭彎，隨著調整的不斷進行，可將其逐漸向參照?qǐng)A相切，最終使各直線段與圓精確相切。

提示：CIVIL 3D中的回頭彎調整方向有一定限制，本項目采用兩段相同半徑的曲線首尾相連來模擬，采用捕捉操作使兩曲線恰好相接，有某些情況下，縱斷面地面線會在某個“YY”點（回頭曲線中間點）里程以后無法生成，只需要將該處拉開一個極小值（小于0.001m）即可。

6、工程量計算

CIVIL 3D不僅能通過斷面法計算挖填工程量，同時還可以用斷面法來計算斷面各部件，如路面、路基、邊坡鋪裝等的工程量，這在傳統公路設計軟件中幾乎沒有，對于這部分的工程量，常規設計都是單獨計算。

7、圖紙及表格的生成

利用CIVIL 3D提供的施工圖生成工具，可以將公路平、縱、橫按需要進行布局，方便出圖。CIVIL 3D還提供了逐樁坐標表、豎曲線表等功能，可以方便提到各種表格。對于礦山道路，必需要有直曲轉角表和土石方量計算表，CIVIL 3D可直接生成。

提示：

如果某表格無法生成，查詢一下幫助文件，看該表格的生成需要哪些條件，如線路是否在“場地”中等。

提示：

如果某表格無法生成，查詢一下幫助文件，看該表格的生成需要哪些條件，如線路是否在“場地”中等。

5、CIVIL 3D軟件對道路設計還存在的問題

1. 部件中擋土墻類型較少，且與國內設計習慣不符，幾乎不能直接使用；

2. 某些工程設計數據寫入到了程序中，普通用戶無法根據需要自行修改，如路面加寬表中的加寬數據；

3. “基本邊坡挖方溝渠”部件無容差處理，容易出現不合理布置；

4. 非連續部件無法處理，如間隔布置的護墩；

5. 線路平面設計的“QZ”標簽?zāi)J(rèn)沒有設置至專用圖層，使得對其顯示及打印與否控制不方便。

6. “加寬超高的車道”部件中沒有單車道加寬數據，且數據均為公路設計規范中數據，無廠礦道路等規范中的數據，無法方便地自定義；

7. 對低等級的復雜路線，文字重疊現象較嚴重，調整不方便甚至因?yàn)橥悩?biāo)簽無法設置兩種格式而使得某些情況下不可調。
