BIM與CAD制圖的區別

BIM與傳統的CAD制圖存在巨大的區別，這種區別不僅在于設計的表現形式上，更在于BIM的工作方式上。



1.表現形式

1）CAD：對于建筑項目的表現形式多以點、線、面的2D平面形式，再配合相關的建筑符號或標識。

2）BlM：把現實中的建筑構件立體的展現出來，以搭積木的方式建立一個三維可視化模型。

2.標注方式

1）CAD：平面、立面、節點都是獨立繪制的沒有聯系，所有的標注都需一一校對，出錯率很高。

2）BIM：利用參數化建立的BIM三維模型，所有的標注都是自動生成，數據相互聯動，不會出現錯誤。

3.出圖方式

1）CAD：畫施工圖都是看米下鍋，多一張圖，就多一份工作量。

2）BIM：由于創建的是三維模型，在模型完成時，所有細部信息已經涵蓋，可以隨意增加立面及節點，而不會產生額外的工作量。

4.碰撞檢查

1）CAD：2D平面圖無法復核管線與梁、板、裝飾天花之間關系。

2）BlM：通過BIM三維模型，能清晰的看出構件之間有無碰撞，找出管線與梁、裝飾結構的矛盾之處。

5.應用范圍

1）CAD：一般只能應付單一階段的工作，例如設計或者施工，不能形成串聯，更不用說項目全生命周期了。

2）BIM：BIM可以幫助實現建筑信息的集成，從建筑設計、施工、運行直至建筑全生命周期的終結，各種信息始終整合于一個三維模型信息數據庫中，為建筑全生命周期提供數據支持和幫助。

6.協同工作

1）CAD：工作模式基本是以專業為單位，各自為政，互不相干，因?yàn)橹叭狈f(xié)同與溝通，經常造成設計變更。

2）BIM：通過BIM協同，將各專業、各環節的數據信息進行集成和分析，實現異地協同工作模式，改善溝通交流環境，提高工作效率。

7.總結

在BIM之前，CAD呈現出來的圖紙是二維的，且不能用一張圖紙將項目信息完整的展示出來，需要多張二維CAD圖紙進行補充。但在BIM模型中，可以通過三維模型把建筑立體的展示出來，且三維模型中還包含與實際一致的項目信息，無需圖紙輔助補充，設計整體呈現更具空間感、更可視化。



1）從其本質來講：用BIM進行設計屬于數字化設計，能對項目的建筑物構件的幾何信息、專業屬性及狀態信息等進行設定。

2）從成本上來講：設計團隊、施工單位、設施運營部門和業主等各方人員可以基于BIM進行協同工作，有效提高工作效率、節省資源、降低成本、以實現可持續發展。

3）從產業升級來講：BIM使建筑業從以二維CAD圖紙為主的工作方式升級為以三維為主的工作方式，加強了綠色無紙化辦公，加快了建筑行業綠色化轉型升級。

建筑項目常用的BIM軟件

1.概念模型創建

建立項目三維概念模型，依據模型分析判斷項目與周邊城市空間、群體建筑各單體間的適宜性，以及建筑的體量大小、高度和形體關系，并運用軟件進行初步的日照和通風模擬分析，形成最終成果。

應用軟件：OpenBuildlings Designer 多專業建筑設計軟件

利用Bentley OpenBuildings Designer 獨特而全面的功能來設計、建造、制作文檔、分析與可視化任何規模、形式及復雜度的建筑。制定明智的設計決策，從設計階段到施工的全過程，有效傳達設計意圖。降低項目成本、節約時間、降低項目風險并提高項目整體質量，同時為業主帶來更高的投資回報。

2.建筑性能模擬分析

建筑性能模擬分析的主要目的是建立建筑信息模型，運用專業的性能分析軟件，對建筑物的可視度、采光、通風、人員疏散、結構、能耗排放等進行模擬分析，以提高建筑項目的性能、質量、安全和合理性。

應用軟件：OpenBuildlings Designer 多專業建筑設計軟件

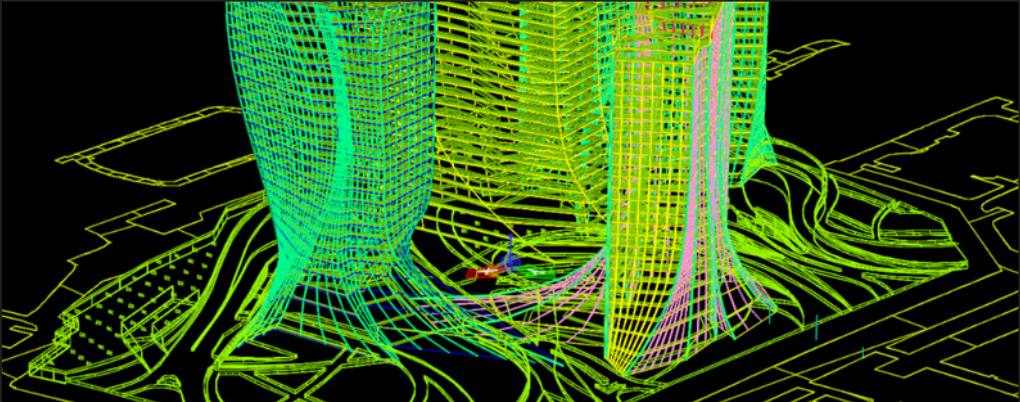

OpenBuildlingsDesigner可以評估實際的建筑能耗并據此生成逼真的可視化效果。通過多種建模及場景模擬，探索并確定最明智的設計方案。可以完成日光高度、斜度、照度及陰影的分析，并可以依據碰撞檢查功能解決實際的建模沖突問題。

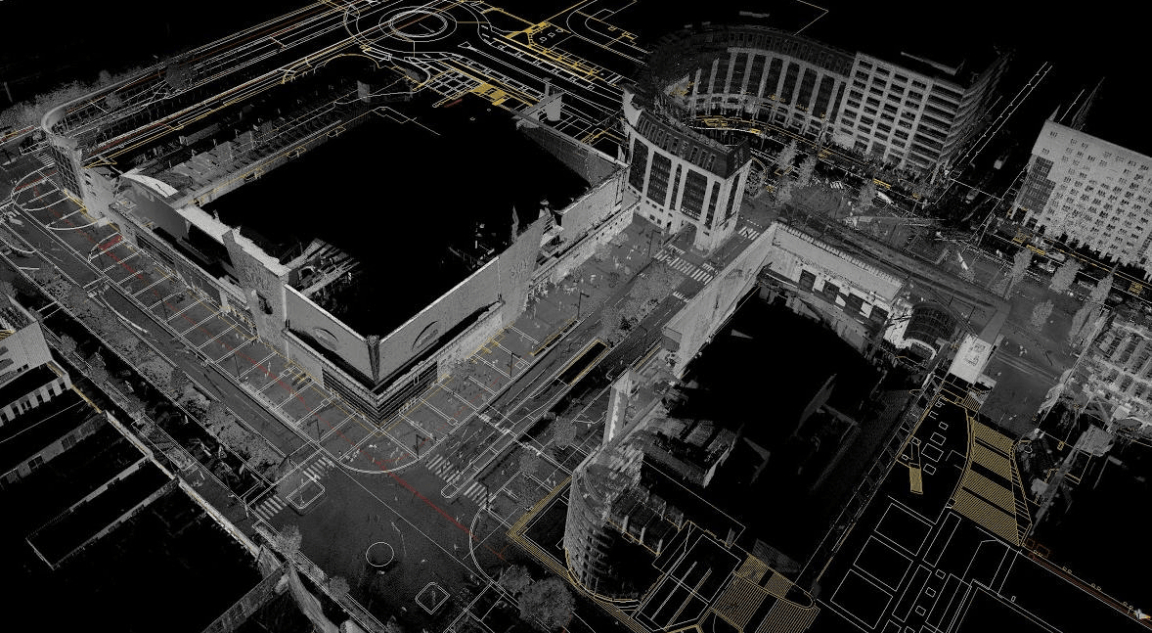

超模型建模呈現三維模型空間背景中的設計信息。

3.建筑結構抗震分析

結構抗震分析的主要目的是基于建筑信息模型與結構抗震專業分析軟件， 運用建筑信息模型與結構分析模型間的傳遞和轉化能力，對建筑物或構筑物的結構體系、抗震性能、構件形式等進行模擬分析，以達到抗震設防的目的。通過抗震設防，以減輕建筑物或構筑物的地震破壞，減少人員傷亡和經濟損失。

應用軟件：Staad鋼結構計算分析軟件

STAAD是一個全面集成的有限元分析和設計解決方案，包括良好的用戶界面、可視化工具和國際設計規范。用于分析受靜力載荷、動力響應、土壤結構相互作用或風力、地震及移動載荷影響的幾乎所有結構類型。

4.設計方案比選

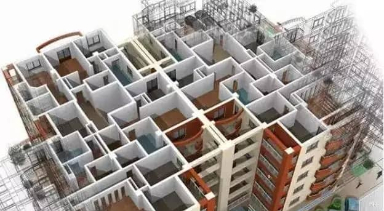

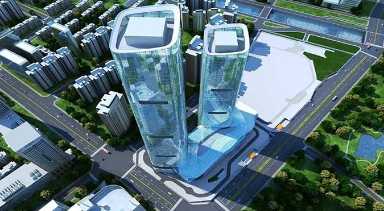

設計方案比選的主要目的是選出最佳的設計方案，為初步設計階段提供對應的設計方案模型。通過運用BIM軟件構建或局部調整方式，形成多個備選的設計方案模型（包括建筑、結構、機電），進行比選，使項目方案的溝通討論決策在可視化的三維仿真場景下進行，實現項目設計方案決策的直觀和高效。

應用軟件：OpenBuildlings Designer 多專業建筑設計軟件

OpenBuildings Designer 獨特而全面的功能來設計、建造、制作文檔、分析與可視化任何規模、形式及復雜度的建筑。通過共享工具和工作流增強建筑師及機械、電子、結構工程師之間的協同工作。

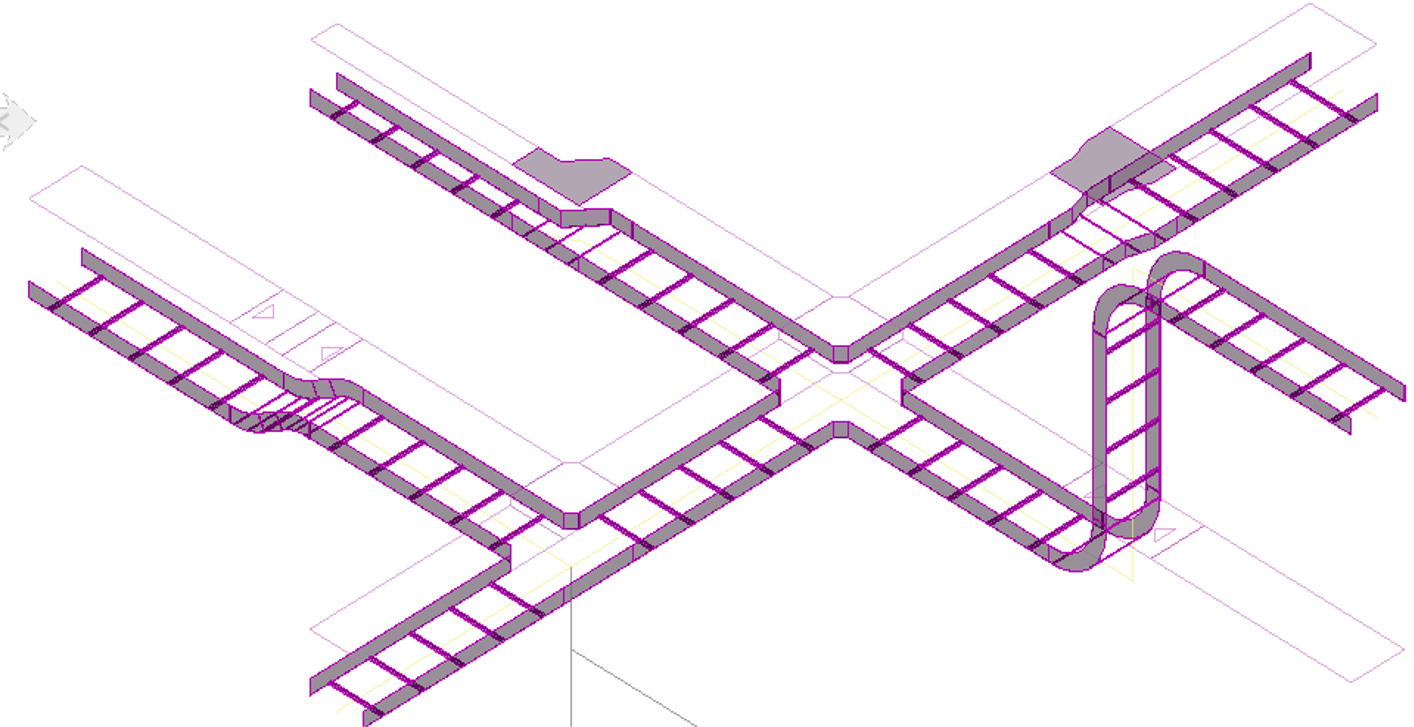

電纜敷設設計模塊

5.凈空分析

凈空分析的主要目的是基于各專業模型，優化建筑結構布置以及機電管線布方案，對建筑物最終的豎向設計空間進行檢測分析，并給出最優的凈空高度。

應用軟件：OpenBuildlings Designer 多專業建筑設計軟件

利用Bentley OpenBuildings Designer 獨特而全面的功能來設計、建造、制作文檔、分析與可視化任何規模、形式及復雜度的建筑。制定明智的設計決策，從設計階段到施工的全過程，有效傳達設計意圖。降低項目成本、節約時間、降低項目風險并提高項目整體質量，同時為業主帶來更高的投資回報。



6.設計模型審查

設計模型審查的主要目的是提升建筑信息模型與施工圖紙的一致程度，增進深化設計前對項目的理解程度，提前解決現場施工環境和設計不一致的問題， 在深化設計前深入?yún)f(xié)調碰撞問題和設計的可施工性。

應用軟件：Bentley Navigator BIM模型審查和協同工作軟件

Bentley Navigator是一款動態協同工作軟件，支持查看、分析和補充項目等功能，軟件支持各工作流程和項目團隊成員之間的信息共享，支持從而實現數據互用性和協同工作，完美合作，共同進步。

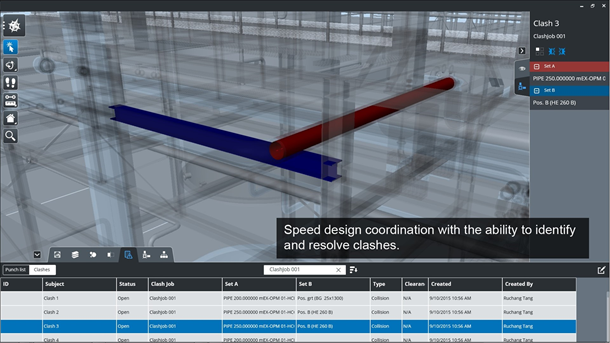

團隊可對多專業模型進行協調審閱，以發現和解決可能造成巨大損失的潛在沖突。

7.施工深化設計

施工階段中的現澆混凝土結構深化設計、裝配式混凝土結構深化設計、鋼結構深化設計、機電深化設計等宜應用 BIM。其主要目的是提升根據施工需求化BIM模型的準確性、可校核性。將施工操作規范與施工工藝融入施工作模型，使施工圖滿足施工作業的需求。

應用軟件：ProStructures鋼結構和混凝土設計軟件

鋼結構和混凝土設計軟件ProStructures能高效創建精確的鋼結構、金屬結構和鋼筋混凝土結構的三維模型，可用于創建設計圖紙、制造詳圖和鋼筋表，它們會隨著您對三維模型的更改自動更新?？勺远x的用戶標準和開放的工作環境大大提升了項目完成速度。



8.碰撞檢測與管線綜合

碰撞檢測與管線綜合可應用于施工階段，應用BIM技術檢查各專業深設計模型，避免空間沖突與碰撞，降低施工返工率。

應用軟件：OpenBuildlings Designer 多專業建筑設計軟件

利用Bentley OpenBuildings Designer 獨特而全面的功能來設計、建造、制作文檔、分析與可視化任何規模、形式及復雜度的建筑。并依據碰撞檢查功能解決實際的建模沖突問題。



9.施工進度管理

進度控制 BIM 應用過程中，應對實際進度的原始數據進行收集、整理、 統計和分析，并將實際進度信息附加或關聯到施工進度管理模型。

應用軟件：Synchro4D施工進度管理軟件

Synchro 4D是一款具有成熟的施工進度計劃管理功能的可視化4D施工模擬軟件，可幫助創建、可視化、分析、編輯及跟蹤整個項目，包括運輸規劃和臨時工作。借助Synchro 4D，能顯著地提高項目在整個建造生命周期中 4D 數字化信息應用，讓項目參與方可以實時地全面參與項目建造過程，不斷改進、消除浪費并提升價值。



10.虛擬漫游

應用于施工階段的虛擬漫游，主要目的是利用 BIM 軟件模擬建筑物的三維空間，通過漫游、動畫的形式，驗證安裝控件、檢修通道、裝飾效果等。漫游模擬 BIM 應用可基于已經創建完成的模型，模擬人行走、攀爬、彎腰等動作對建筑物進行巡視檢查。

應用軟件：Bentley LumenRT場景模擬軟件

Bentley LumenRT是一款功能方面相當強大的可視化實景建模工具，被稱為“場景模擬軟件”。它可以為數字化的基礎設施信息模型創建一個真實的場景，從而將數字化的模型和“逼真”的場景結合起來，或者說，它是Readlity Modeling技術的一個應用。
