聚焦行業熱點資訊 走在新基建建設前沿
通過在施工圖設計階段建模過程中發現的各種不同專業的矛盾問題同步記錄，并與設計進行溝通，可以保證在施工圖送審之前就可以改正各專業設計上的矛盾問題或不合理的設計參數，減輕圖紙審核單位的工作量，保證審核工作后的施工圖紙的質量，從而節約因圖紙設計問題造成的一系列的成本、進度上的浪費。由于BIM模型具有三維可視化及各種便捷的剖切、透明、隱藏的功能，對于問題反饋的理解效果也大大提升。

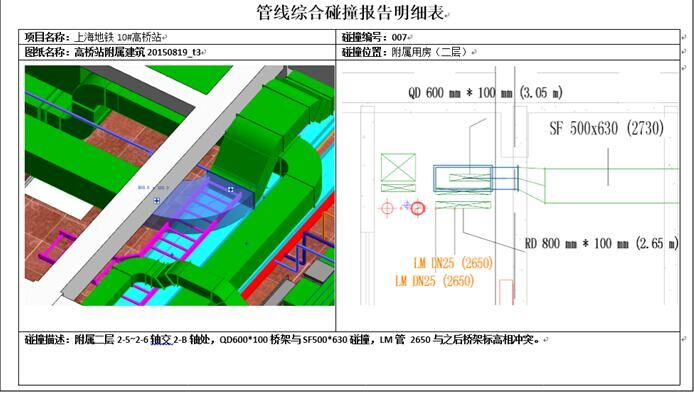

通過將機電、建筑結構、裝修方案等各專業相結合的方式綜合檢查機電專業與機電本身、機電專業與其他專業之間的各種碰撞點，通過專業的優化排布及尺寸修改建議，幫助業主、設計、施工各方解決碰撞問題，提供各專業的優化出圖，保證招標工程量的準確性，提高施工單位管綜施工的質量和進度。
利用模型自帶的幾何數據信息，結合專業的算量插件工具對工程量數據整理，形成專業的工程量清單，并與招標代理進行面對面的工程量核對，即保證招標工程量的準確性，也保證模型及數據的準確性，為后續的應用做好基礎。

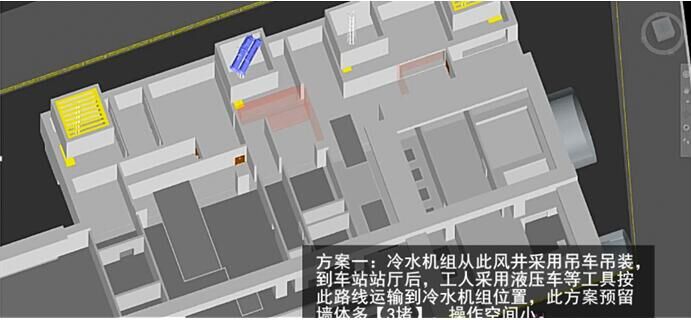

該階段的圖紙更加細化，反映的信息也更加齊全。利用BIM模型的模擬性特點，將該階段的各種方案進行模擬更具有分析指導意義，例如進行大型設備運輸路徑的模擬，可以幫助設計院確定吊裝孔、運輸路徑、墻體預留洞等是否合理，圖紙信息表達是否清晰明確，從而提升圖紙質量，預先控制施工順序。
模型建成后，利用配套的漫游軟件，可以在模型內部進行第一或者第三人稱視角的漫游。該模式對于模型內部情況的檢查更加直觀，例如裝修方案的直觀效果感受、工作空間的檢測、隱蔽區域的內部情況等，并能隨時查看構件信息，進行尺寸測量、構件顯隱等操作，對于指導現場施工具有很高的價值。
傳統的精裝修設計通過對各種關鍵部位做效果圖的方式表達裝修后的效果，模式死板，無法充分表達出設計圖紙的效果。利用BIM模型的剖切、隱藏、旋轉、漫游等各種表現方式，可以完全表現設計圖的方案，還能通過漫游實景感受建成后的效果，并且可以進行多方案比選，對施工方案的優化和改善提供了有力的幫助。
平時，建模設計師用Revit建好模型后，都會使用NavisworksBIM軟件進行碰撞檢查等優化工作。殊不知，Revit本身也有模型碰撞檢查功能，那么，碰撞檢查軟件Revit和Navisworks區別在哪？在建模階段，直接使用Revit的碰撞檢查更為方便。比如土建建模時，可進行建筑模型與結構模型之間的協調
碰撞檢測問題是BIM應用的技術難點，也是BIM技術應用初期最易實現、最直觀、最易產生價值的功能之一。應用BIM技術進行碰撞檢測，以避免空間沖突，盡可能減少碰撞，優化專項方案，避免產生工期延誤、返工等現象。那么碰撞檢測到底有什么作用呢?
