隨著BIM技術在工程行業的應用逐漸深入，我們開始對BIM提出更高的要求，除了基礎建模外，BIM還需要進行深化設計、碰撞檢測、結構等專業分析、工程量統計和造價分析等工作。

目前，市面上的BIM軟件種類非常多，如何選擇成了一個難題。為了更好的在工程項目中使用BIM，使其創造更多的價值，下面，我們采用比較常用的分類方法，將BIM軟件進行以下分類。



一、BIM軟件分類

1.BIM建模軟件

市面上最熱門的BIM建模軟件主要是以下四大軟件廠商提供的：

1）Autodesk公司的Revit建筑、結構和機電系列，市場份額較大。

2）Bentley公司的OpenRoads道路系列、OpenPlant工廠系列、OpenBuildings建筑系列等。Bentley系列產品在工業設計和市政基礎設施領域，具有無可爭辯的優勢。



3）Graphisoft公司的ArchiCAD產品。ArchiCAD出現較早，在國內較有影響力，但是由于其專業單一，僅限于建筑學專業，與設計院喜歡多專業一體化的設計體制不符，所以市場占有率很難突破。

4）Dassault公司的CATIA產品。CATIA是全球高端的機械設計制造軟件，在航空、航天、汽車等領域占據壟斷地位，且其建模能力、表現能力和信息管理能力，均比傳統建筑類軟件具有更明顯的優勢。

2.BIM可持續（綠色）分析軟件

可持續（或綠色）分析軟件可以基于BIM模型信息，通過對項目進行風、光、聲、熱等分析模擬，以降低項目能耗，達到低碳環保的綠色建筑目標。主要軟件有：Bentley軟件的OpenBuildings Designer、Green Building Studio等。



3.BIM機電分析軟件

水暖電或電氣分析軟件，主要有Bentley的Substation、鴻業、博超等。

4.BIM結構分析軟件

結構分析軟件可以與BIM建模軟件匹配使用，利用BIM建模軟件信息進行結構分析調整，再反饋到BIM建模軟件中，自動更新模型信息。主要軟件有Bentley軟件的STAAD等以及國內的PKPM，兩款軟件均可與BIM建模軟件配合使用。

5.BIM深化設計軟件

Tekla Structures作為目前最具影響力的基于BIM技術的鋼結構深化設計軟件，可對鋼結構進行面向加工、安裝的詳細設計，即生成鋼結構施工圖（加工圖、深化圖、詳圖）、材料表、數控機床加工代碼等。



6.BIM模型綜合碰撞檢查軟件

造成模型綜合碰撞檢查的主要原因有，不同專業人員進行專業建模后，再整合模型時，容易出現專業間的碰撞沖突。模型綜合碰撞檢查軟主要功能是集成各種三維軟件創建的模型，并進行可視化和動態模擬等審核應用，常見模型綜合碰撞檢查軟件有Autodesk Navisworks、Bentley Navigator等。

7.BIM造價管理軟件

造價管理軟件主要是基于BIM模型信息進行工程量統計和造價分析，可根據工程施工計劃動態提供造價管理需要的數據，即BIM 5D應用。主要軟件有廣聯達BIM5D、魯班等。

8.二維繪圖軟件

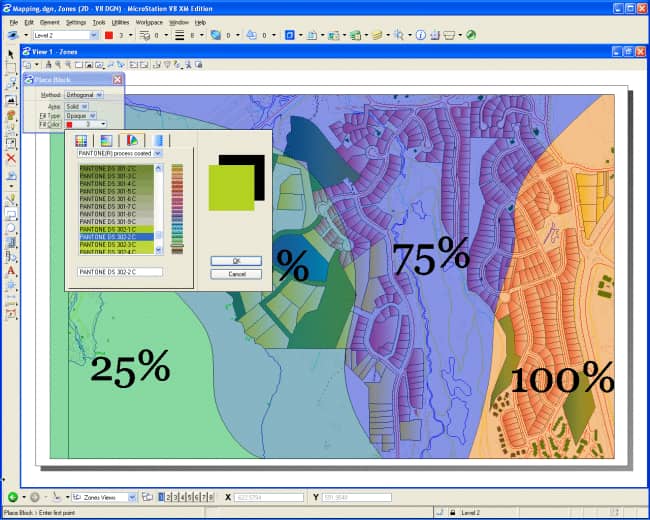

目前，國內工程設計和施工的主要輸出成果，仍然是二維平面圖，施工圖仍然是工程建設行業設計、施工及運營所依據的具有法律效應的文件。國內市場較有影響力的二維繪圖軟件主要有Autodesk的AutoCAD和Bentley的Microstation（二維繪圖和三維建模一體化BIM軟件）。



二、BIM軟件在項目中應用

自貢市富榮產城融合帶基礎設施建設項目C、D段工程位于四川省自貢市，起于成佳航空產業園區，終于東環線交叉口，道路等級為城市主干路，路線全長24.6公里，總投資約85.55億元。



本項目屬于道路提升改造工程，提升改造后道路性質由通過性交通為主的公路轉變?yōu)榉?wù)城市 功能地塊和連接產業走廊的城市主干路。道路紅線寬度為97米，主要建設內容包含道路工程、橋梁工程、生態修復、綜合管廊等，其中道路 100萬㎡ 、跨線橋梁5座、人行地下通道30座、排水管網100km、分離式立體交叉11座、全互通立體交叉2座、綜合管廊11km、公交車站60 座、驛站廁所30座、騎游綠道50km、生態修復220萬㎡。

項目BIM應用由自貢市城市規劃設計研究院和廣州君和信息技術有限公司（艾三維技術）共同參與。

項目詳情：自貢市富榮產城融合帶基礎設施建設項目
