今天，艾三維BIM的老師教大家如何在 建筑BIM軟件AECOim Buildig Deiger中給三維模型貼圖從而得出自己想要的東西。在建模中，我們通常需要給模型添加一些潤色，加一些特別東西。但是這些東西在族庫里面沒有，而且不好找。這時，可能就需要我們自己做一個簡單的了。
（1）ABD貼圖技巧教程空調模型案例

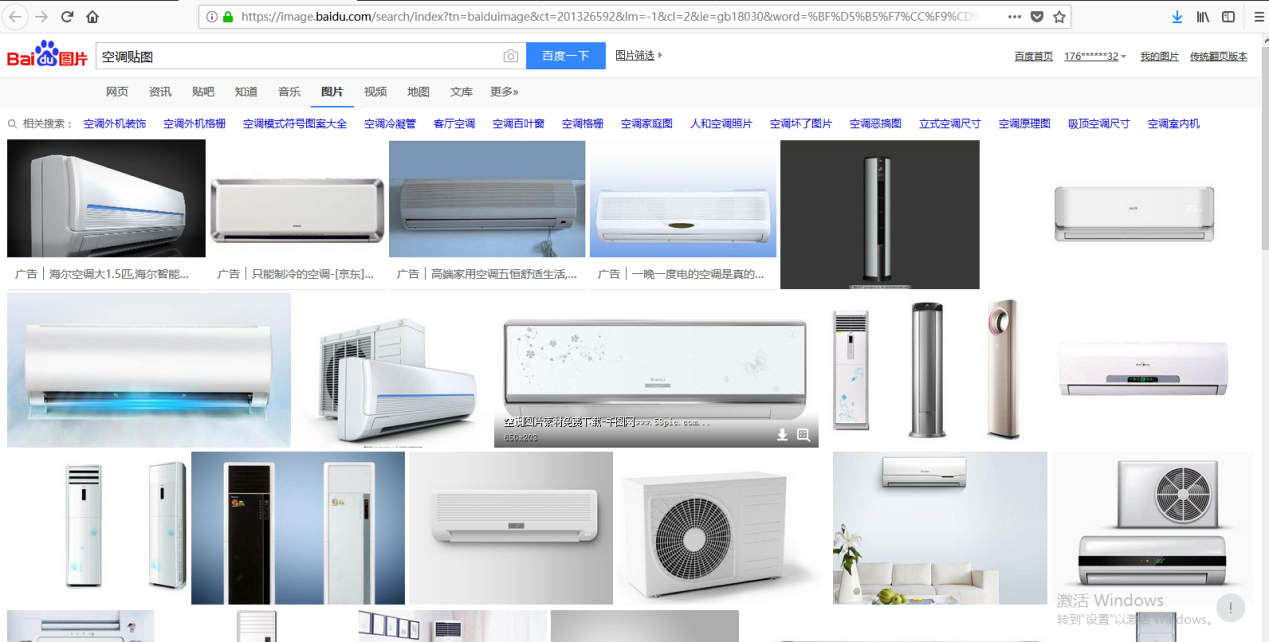

ABD貼圖技巧教程 第一步，現在網上尋找一張空調的圖片。

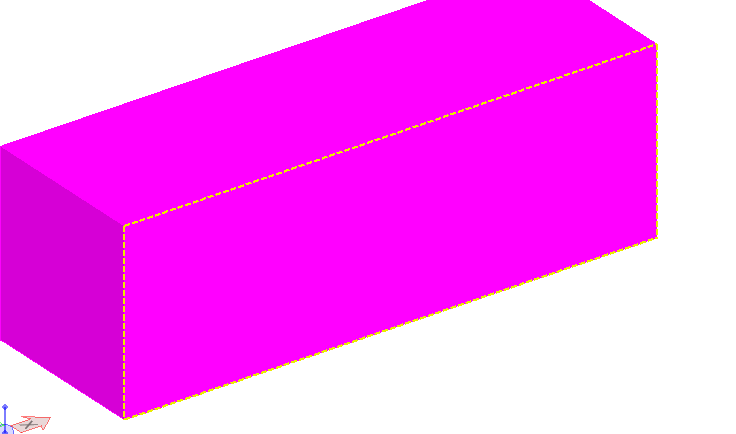

在三維實體的選項卡中，選擇體塊實體功能，選定好長寬高。



到這里第二步就已經完成了。

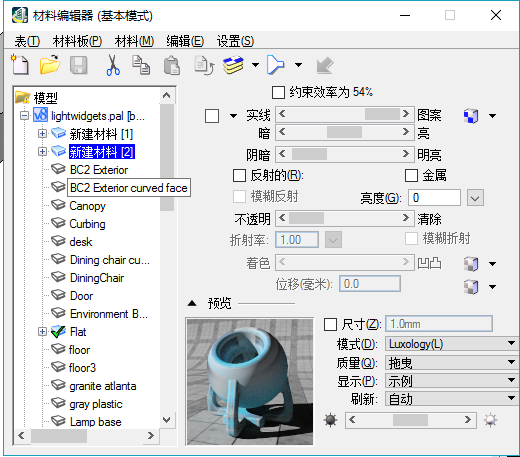

也是在視覺渲染里，選擇應用材料功能。

點擊模型



選擇你想要貼圖的面，然后再往空白處點擊一下。

貼圖成功?。。。?！   等一下？？！ 怎么是這個樣子的？

有同學貼圖的時候可能也會遇到這樣的問題，其實這個是還沒設置好的

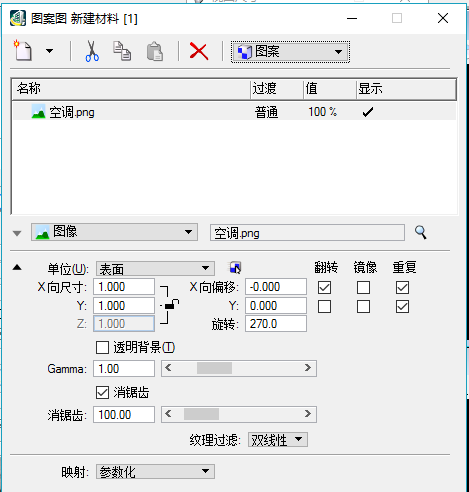

重新在這個窗口中調整旋轉的設置就可以了。



同樣在三維實體選項卡中，選擇邊界圓角功能，設置好半徑就可以開始使用了，

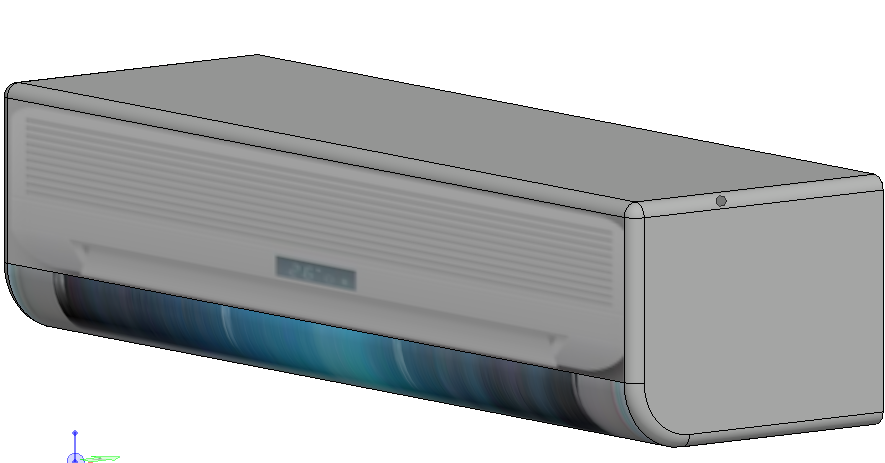

我們?cè)谶吔缇€都設置一下，就會的到一個這樣的精美模型啦（具體根據空調的外觀調節）。

以上，就是本次 ABD貼圖技巧空調建模案例教程的全部?jī)?nèi)容了，謝謝大家觀看，我是 艾三維 BIM的小李老師，李慢慢。
