隨著醫院新一輪改擴建項目的實施，BIM技術 、IBMS系統集成等新技術已開始應用于新建醫院建筑中，但BIM技術等的應用目前僅局限于施工階段。

1、當前行業缺乏BIM在醫院運維系統集成中的理論模型和應用案例

BIM不只是一個技術軟件，而是流程和軟件的結合，更是一種融合、共享的集成體，它是項目全體參與人員協同工作的共享數據源。BIM可提高工程參與方的協同工作效率，并為設施從創建到拆除的全生命周期管理提供決策依據。

理論上，醫院建筑全生命周期管理包含醫院前期策劃與設計、建設管理、運營維護等全過程，醫院建設與運營是集專業性、復雜性于一體的連續系統性管理過程。

實踐過程中，前端的醫院建設管理與后續的醫院運營管理系統常存在脫節，導致數據共享困難、系統集成度低的問題。

基于運維角度，在醫院建設期間應用BIM而建立起來的BIM模型，在完善后達到BIM竣工模型深度，能夠幫助醫院打破前端醫院建設管理和后端運維管理之間存在的壁壘，銜接好建設管理和運維管理之間的各個環節，實現數據共享，從而有利于實現智慧運維的一體化，提升醫院運維系統的運營效率和提高醫患人員的服務滿意度。

雖然BIM已經在工程領域逐步得到廣泛應用，但是如何結合醫院工程建設和運維管理特點，進行醫院智慧運維的系統集成依然缺乏有效的理論模型和完善的應用案例。

2、醫院應如何建立BIM竣工模型

BIM竣工模型是BIM技術在醫院運營維護階段的應用，施工方在竣工后根據實際情況對BIM模型進行測試和調整，向管理方提交所見及所得的竣工模型。運營維護管理方得到的不僅包括設計和竣工圖紙，還包含反映真實狀況的BIM模型。這種模型一般包括三個層次的信息，分別是：建筑、結構和機電設備等各專業信息；基于三維幾何信息基礎的材料、荷載、技術參數和指標等設計信息，質量、安全、耗材、成本等施工信息；構件與設備信息等。

為了能在醫院全生命周期應用好BIM技術，特別是在后期運營管理中將大量前期建設中的BIM數據用活，運營方需要從醫院運維和醫療行為的需求出發，在建設前期做好BIM建模、完善模型和應用規劃等工作；在醫院建設過程中的設計交底、隱蔽工程驗收、設備到貨驗收、設備安裝完成驗收及竣工驗收等重要節點，分階段逐步完善并達到BIM竣工模型標準。

醫院BIM竣工模型包含常規的竣工圖紙所反映的信息，同時還應包含設備設施的基本物理屬性、商務屬性、空間屬性和身份屬性。BIM竣工模型可根據后勤、醫療區域的特性建立提取功能模塊，組成局部系統的組套模型（圖1）。

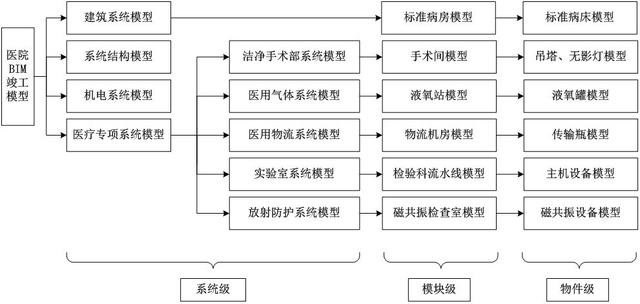

圖1 醫院BIM竣工模型

醫院BIM竣工模型主要分為建筑機電信息、模塊單元信息、設備設施信息，具體體現為三個層級內容展示，即系統級、模塊級、物件級。

系統級包括建筑系統模型，結構系統模型，機電系統模型（給排水、暖通、電氣、醫用氣體、氣動物流等）和醫用專項系統模型（手術部、實驗室、檢驗學部、病理學部）。

模塊級是某個系統級的局部，如生活泵房內的閥門、泵、管道組套模型；或多個系統在某個空間內的局部，如一間手術間內的綜合組套模型。模塊級的模型中各類物件級模型應存在一定的邏輯關系。

物件級包括某一單獨的設備、設施、物品等，是由眾多單個物件BIM模型建立起來的醫院BIM族庫。醫院BIM竣工模型部分內容如圖2所示。

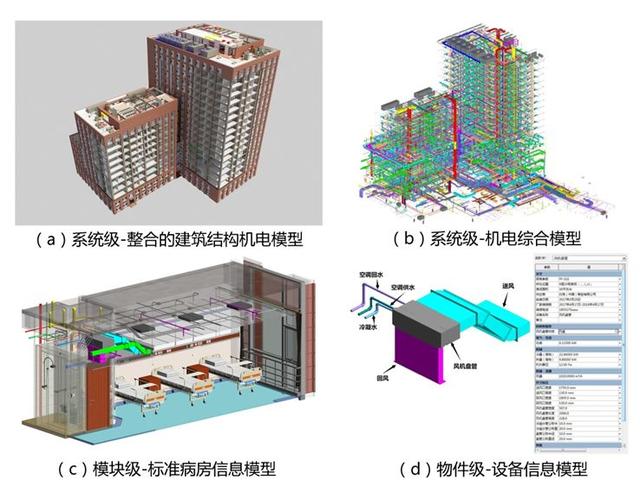

圖 2 部分醫院BIM竣工模型解析

3、以運維為導向進行BIM策劃和制定建模標準

1）國際通行的BIM建模 LOD標準

縱觀BIM技術，從概念設計到竣工設計，已經足夠來定義整個模型過程。但是，為了給未來可能插入等級預留空間，BIM根據模型的深度分為LOD100-500共五個等級。具體的等級如下：

LOD100

概念化；

LOD200

近似構件（方案及擴初）；

LOD300

精確構件（施工圖及深化施工圖）；

LOD400

加工；

LOD500

竣工。

需要注意的是，LOD500代表竣工模型，BIM竣工模型不同于BIM模型，它將作為中心數據庫整合到建筑運營和維護系統中去。LOD500模型包含業主在BIM提交說明里制定的完整構件參數和屬性。

2）以運維為導向進行BIM應用策劃

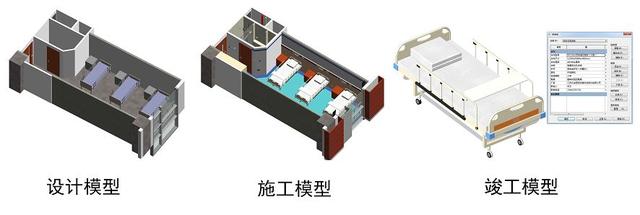

圖3 醫院病床在前期設計、施工、竣工期間的模型深度表示

醫院建設方尤其需要關注的是，在建設過程中，如果僅僅從設計、施工角度去策劃并建立BIM模型，在項目建設竣工交付后，建設期間完成的BIM模型或BIM竣工模型是難以達到后期運維應用標準的，甚至需要重新建模。

因此，醫院建設方需要在建設前期就站在后期運維的角度，從使用需求出發，提出后期應用中具體的內容和場景，以此在BIM建模前實現建設模型標準、竣工模型標準等多方標準的統一。以醫院病床為例，在設計、施工和竣工期間的模型雖各不相同，但多方標準是統一的，三種模型在不同階段發揮的作用和意義也各不相同。
