BIM技術在機電建模中的應用

1.BIM技術在機電模型工程前期的應用

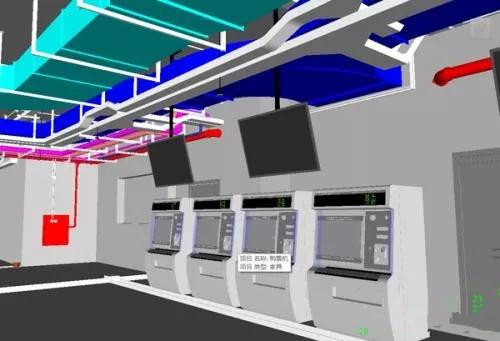

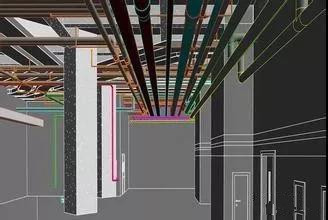

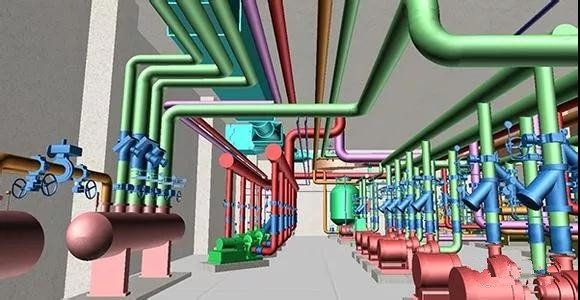

根據各專業內部的排布規則，不同專業相互間的排布規則，以及與結構建筑的間距要求，檢修空間等，具體規劃管線水平、垂直方向的分布。

（1）碰撞檢查：根據項目信息建立完軸網標高，設置好項目基點后，以此導入各類管線信息。運行進行碰撞測試。

（2）優化排布：根據碰撞測試結果進行優化排列。

（3）竣工模型：機電BIM模型用于竣工驗收。

2.BIM機電模型在施工過程中的應用

（1）建筑預留體現：結構完畢后，二次砌筑工程中，應用竣工模型，對照機電管線路徑標高、圖紙尺寸定位信息對其相應的孔、洞、預埋件進行預留預埋。憑借BIM技術三維可視化的特點，BIM 模型能夠直觀地表達出需要流動的具體位置，不僅不容易遺漏，還能做到精確定位，有效地解決了與設計人員溝通預留孔洞時的諸多問題；大大提高了預留孔洞的施工效率。

（2）結構預留體現：預留預埋不到位將直接影響安裝質量的好壞，甚至影響結構的質量和安全和使用壽命。借助BIM的施工模擬技術，可以提升預留預埋的準確性。

依據竣工模型中機電管線的排布，在結構墻體、樓板、梁、圍護等相應的位置處預留空洞或者預埋件。并且分類對其編排，統計；以便于在實際工程中做精準的預留預埋。

（3）工程量統計應用：:通過應用BIM技術可以精準的統計材料用量；在建模時，只要把每一個部件參數化、數字化，需要什么參數就賦予給它，（當運用到非系統族的時候，還需要通過建立共享參數的方式統計）然后從所需要統計的材料明細表中就可以得到工程中所有應用的材料的詳細信息（人工費和機械費單獨根據定額計算）。當工程發生設計變更時，要及時更新模型，并更新變更部分的工程量。

（4）預算工程量：設計方考慮的是用什么材料；甲方考慮的是用了多少材料；而施工單位則需要考慮材料如何用。材料是成本的基礎，如果施工單位在材料成本上不能把控，則工程成本已處于失控狀態。通過應用BIM技術在虛擬建造過程中，可以統計工程所有應用到的材料；結合國家預算相關工程定額，最終可以形成預算的絕對依據。

（5）實際工程量：通過虛擬建造生成的工程量是實際工程量的參考依據；我們只需考慮實際應用時的損耗率，以及人工費、機械費，以及設計變更等相關費用；最終就可以得到實際發生的工程量。

（6）預制構件加工應用：對于機電各個專業管線的復雜彎頭、大小管連接、不同形狀管線的連接件；通過應用BIM技術，可以提前加工預制。這樣可以提升機電系統的安全性能，預制件的加工大大提高了效率，縮短了工期，節省了成本。

（7）管段加工：根據模型系統管段路由的排布，在什么地方需要什么尺寸的管段，包括支吊架；我們都可以從竣工模型得知，可以根據BIM施工總計劃，規劃施工節點，逐一細分，便可知曉什么時間應該提前準備什么。然后與供貨商洽談定尺加工問題；為供貨商提供BIM 模型明細表，此明細表必須符合加工訂貨單的注釋條目要求，明細表中需要體現BIM技術定位信息相關文字標注。材料進場后，施工人員可以根據進場材料標識，明辨材料的用途以及使用方式，安裝位置等等。

（8）綜合支吊架加工：根據實際工程的需要，在交叉區域含有多個專業系統管線時，可以采用綜合支吊架。綜合支吊架需要考慮分段荷載量，支吊架的規格尺寸需要通過一定的計算。確定好綜合支吊架的分布間距以及支吊架的規格，然后根據系統管線走向布設。
