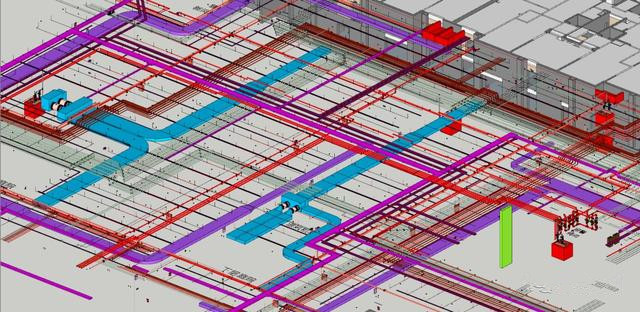

BIM應用里的管線綜合優化是指依據工程的甲方要求和安裝方的管線綜合原則，基于BIM模型進行管線綜合排布工作，對管線進行經濟性路徑優化，以降低成本、保證凈高要求，并輸出管線綜合平面圖、剖面圖、三維大樣圖、單專業安裝定位平面圖用以指導安裝工作，從而提升安裝質量和效率。

運用BIM技術進行管線綜合優化的作用

由于BIM技術的可視化糾錯能力直觀、真實，這使施工過程中可能發生的問題，提前到設計階段來處理，避免因各管材設備與土建結構的交叉沖突而導致返工；

運用BIM技術精確完成預留孔洞定位圖，能夠避免因孔洞預留不準而導致的二次開孔、返工問題；

運用BIM技術進行凈高復核，避免因管線標高不符合吊頂標高要求而導致各管線安裝返工；

通過調整優化出圖，科學安排施工順序，合理組織管線交叉施工，使各項工作有序展開，既保證工程進度，又節省開支和降低工程成本；

為各參與方提供可視化、信息化的協同平臺，促進信息共享，加快溝通效率；

在施工前進行BIM管線綜合優化，并按其成果進行施工，記錄施工全過程的數據信息，比傳統的竣工圖紙更為精確、信息更為豐富，能夠?yàn)楹笃诘倪\(yùn)維管理提供數據基礎。

BIM管線優化的目的：

1.做到綜合管線初步定位及各專業之間無明顯不合理的交叉；

2.保證各類閥門及附件的安裝空間；

3.綜合管線整體布局協調合理；

4.保證合理的操作與檢修空間。
