可以將“彎曲”修改器作用于子物體多次彎曲。但這個模型應該用“放樣”更簡單，更容易控制管道的走向，下面簡單給大家演示一下“放樣”及放樣后的“編輯多邊形”。

【教程】

1. 用樣條線畫出“截面”和“路徑”：

2.放樣。

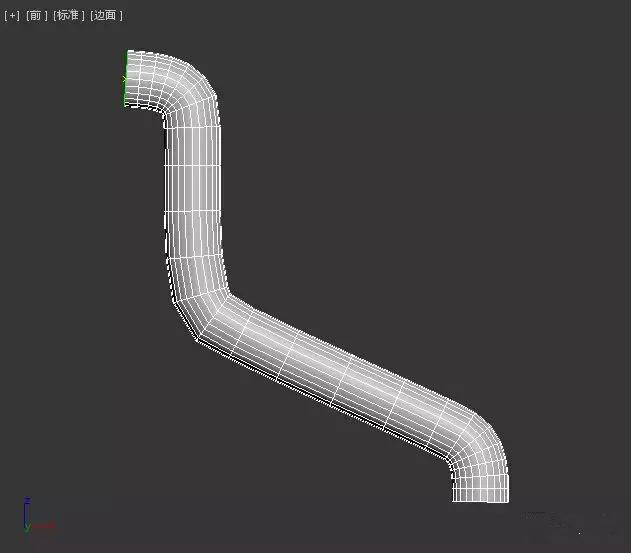

3.編輯多邊形，微調管道的布線、形狀。

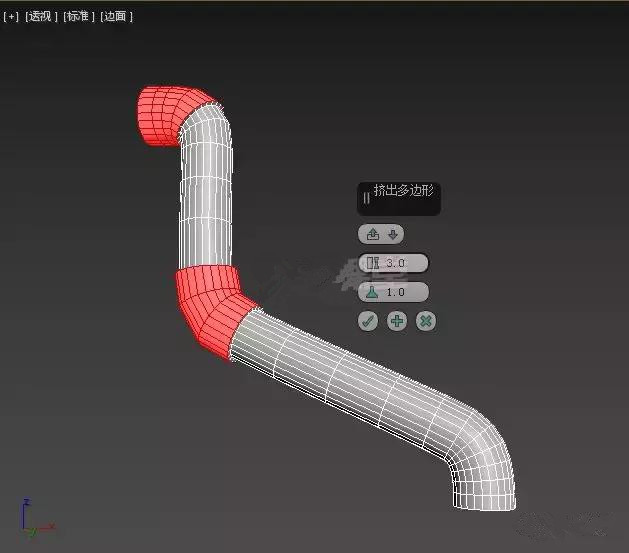

4.選擇管道接頭處的“面”，應用“擠出”命令。

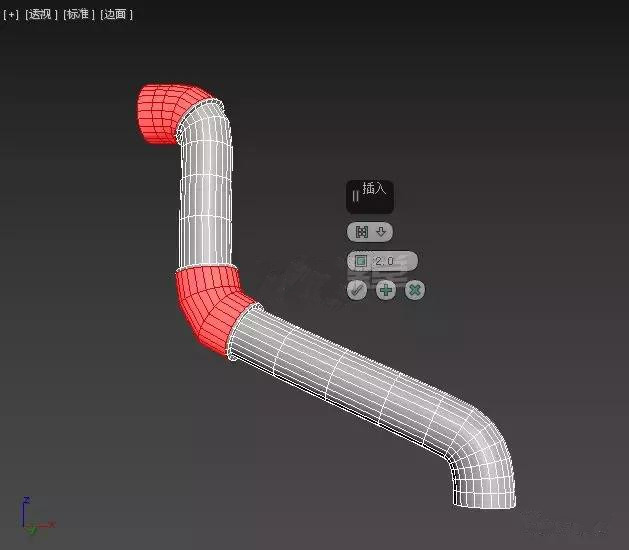

5.應用“插入”。

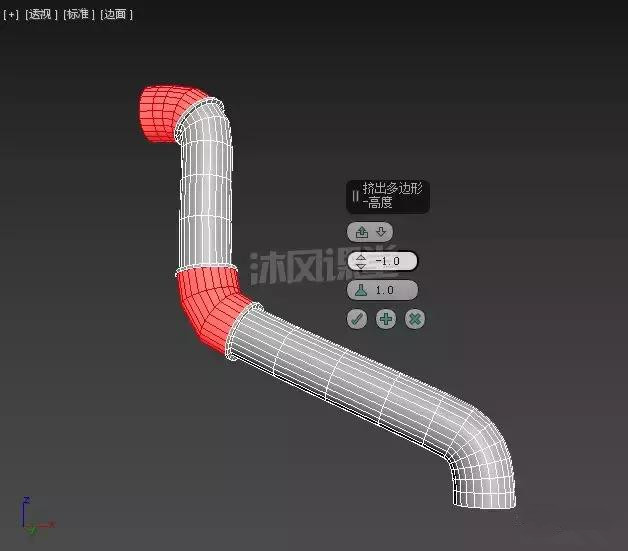

6.再次應用“擠出”，這回是負數，向內擠出。

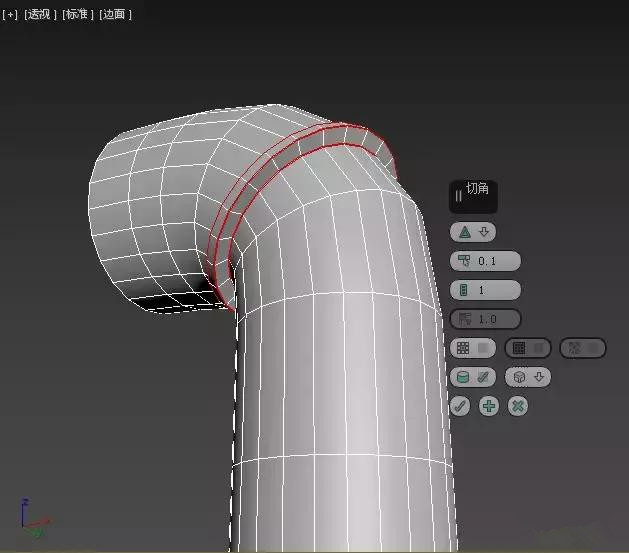

7.管道接口處制作硬邊（注意硬邊是在開口方向）。選擇如圖所示的3條循環邊，應用“切角”命令。

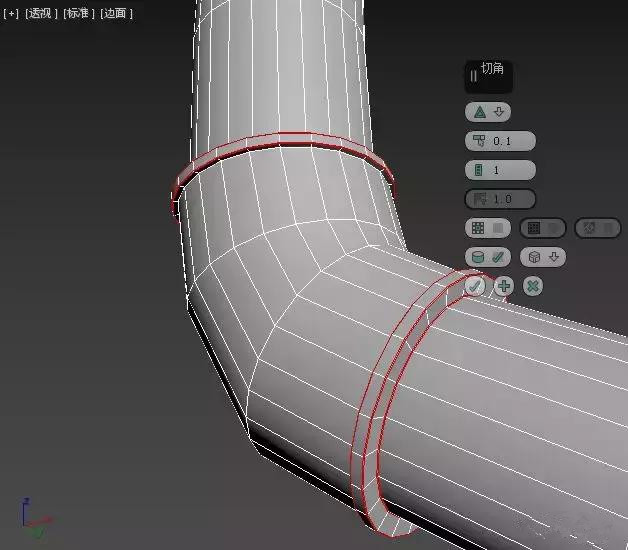

8.重復上面的方法，將中間部分的接頭也做硬邊處理。

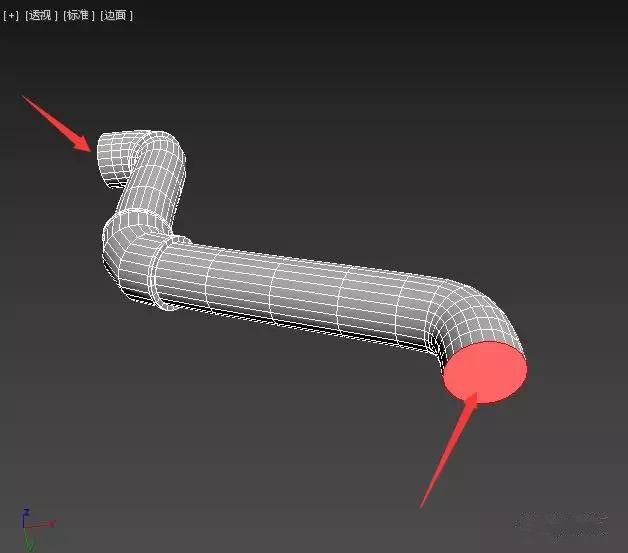

9.“刪除”管道兩頭的端面。

10.應用“渦輪平滑”修改器。完成。

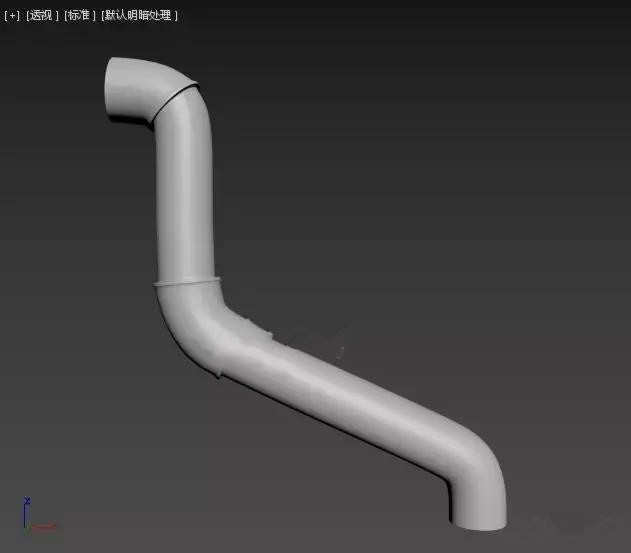

【完成】
