在城市化建設背景下，地下管線面臨擴容、維修、更新等建設需求，導致路面頻繁開挖。為了對地下管線進行統一的規劃、設計、建設和管理，避免由于管線敷設或維修等造成對道路交通和居民出行的影響，建設城市地下綜合管廊成為城市發展的必然產物。



城市地下管廊必須要用BIM

目前，我國大多數城市都沒有準確的綜合性地下管網圖，管線管理條塊化分割，缺乏有效的統籌協調機制，一旦發生事故，不僅難以搶修，還會造成重大的損失。

2015年，廣州市全年發生各類管線事故400多宗，其中燃?xì)夤艿朗鹿?0多宗，污水管道事故80多宗，電力管線事故200多宗，每年由于管線事故造成的經濟損失達上億元。

為了治理地下管線老化、安全間距不足、無名管線遍布、增設與改建、擴容困難等管線難題，在管廊設計和施工中，需要引入BIM技術，利用BIM可視化、協調性、模擬性和可出圖性等特點，解決傳統CAD設計中的管線交叉碰撞難題，推進管廊建設速度和質量，實現城市地下管廊智慧化、信息化管理。



現階段，BIM技術在城市地下管廊建設中的應用，主要包括工程量統計、碰撞檢查、優化設計、模擬施工工序、造價分析等。下面，我們一起來看下BIM技術在城市地下管廊中的應用優勢。

BIM在城市地下管廊中的應用優勢

1.減少設計誤差

在設計階段，由于管廊節點井布線復雜，設計人員難以在腦海中將設計意圖還原成三維空間形象，再轉化成二維圖紙進行表達。這個過程容易造成信息丟失甚至錯誤，給后續施工帶來變更風險。



在施工階段，施工人員對照二維施工圖進行施工，識圖效率較低，甚至有可能出現理解錯誤，從而造成施工進度滯后。

BIM技術能為管廊設計提供可視化模型，將以往線條式的構件，以三維的形式展現出來，為方案評審、決策工作等提供更直觀的展示途經，減少設計出錯的幾率。而施工人員通過查看BIM模型，可直觀理解設計人員的意圖，基于復雜節點制作的工序模擬動畫，還能減少識圖誤差，提高施工效率及質量。

2.統一圖紙版本

利用BIM技術協調性的特點，各專業設計人員在統一的設計協同平臺上，基于統一的模型文件進行協同設計，降低因?qū)I(yè)間的差異而造成對項目的錯誤理解，解決各專業間的碰撞問題。同時，促進各專業數據的準確傳遞、減少圖紙版本不統一、設計變更以及施工返工的風險。



3.施工進度管理

在施工階段，將BIM與4D技術有機結合，把綜合管廊和施工現場模型與施工進度、資源、安全、 質量、成本和場地布置等施工信息集成，實現了基于BIM的施工進度、施工資源及成本、施工安全與質量、施工場地及設施的4D集成管理、實時施工動態控制。

4.優化施工方案

BIM技術可以實現施工方案的動態模擬。在設計階段，BIM技術可以進行照明節能模擬、通風模擬和結構分析模擬等。在招投標和施工階段，可以進行4D模擬，根據施工組織設計模擬實際施工，消除沖突，得到最優的施工計劃和方案。

特別是對于新工藝和復雜節點，利用BIM參數化和可視化特性，對節點進行施工流程、結構拆解等分析模擬，可以改進施工方案的可施工性，達到降低成本、縮短工期、減少錯誤和浪費的目的。

在后期的運營階段，還可以基于BIM模型進行管道設備拆除更換工序模擬，和日常緊急情況和火災逃生模擬，提高運營的管理的質量。

5.提高出圖質量

利用BIM技術的一致性和可出圖性的特點，對管廊模型進行任意方向的剖切，并將剖切面導出為CAD二維圖紙。由于各剖切面均來源于同一個BIM模型，因此可以保證數據的統一性和準確性，避免出現二維設計時平面及剖面數據不一致的現象，大大提高出圖的質量。

6.減少算量工作

基于BIM模型中的施工數據，進行模型任意部位和階段的工程量統計，極大的減輕了預算員的算量工作，提高算量結果的質量，減少30%的重復算量工作。

7.建設方式的轉變

由于傳統二維設計圖紙的局限性，在綜合管廊工程的設計與建設過程中必然會出現以上種種問題，既影響工程設計質量，也影響建設效率，拖延整個綜合管廊工程的建設進度。

BIM技術不僅將設計成果轉化數字化，基于數字孿生模型，在項目的設計、施工和運營各階段，進行信息的傳遞和應用，優化整個管廊建設工程，還使管廊工程實現高速建設、安全運行、智能化管理的建設目標。

城市綜合管廊BIM設計軟件

地下綜合管廊設計需要采用道路設計BIM軟件OpenRoads Designer。

OpenRoads Designer 引入全新的綜合建模環境，提供以施工驅動的工程設計，有助加快路網項目交付，統一從概念到竣工的設計和施工過程。該應用程序提供完整且詳細的設計功能，適用于勘測、排水、地下設施和道路設計。



軟件詳情：OpenRoads Designer | 道路和公路設計BIM軟件

城市地下管廊案例

1.案例背景

天河智慧城地下綜合管廊工程為國家綜合管廊試點項目，本項目主要沿現狀科韻路、科翔路、華觀路、橫三路、橫五路、擬建云溪路、柯木塱南路~高唐路、高塘路南延線、軟件西路、沐陂西路、凌岑路、規劃橫七路等布置，總長約19.4公里，其中盾構管廊（外徑φ6.0m）8.6km，明挖管廊（外框BXH=3.7~4.6X5.9~14.4）10.8公里，設控制中心1座。除盾構管廊外，其他管廊均將污水、燃?xì)饧{入。



2.項目BIM建模內容

本項目綜合管廊共有11條，合計19.4Km。分為盾構管廊和明挖管廊。

1）明挖綜合管廊工程

明挖綜合管廊工程，總長10.8Km；分別是：柯木塱南路、高唐路、橫三路、軟件西路、橫五路、云溪路、沐陂西路、橫七路、凌岑路



2）盾構綜合管廊工程

盾構綜合管廊工程，總長8.6Km；分別是：科翔路--華觀路、科韻路。



3.部分建模內容展示

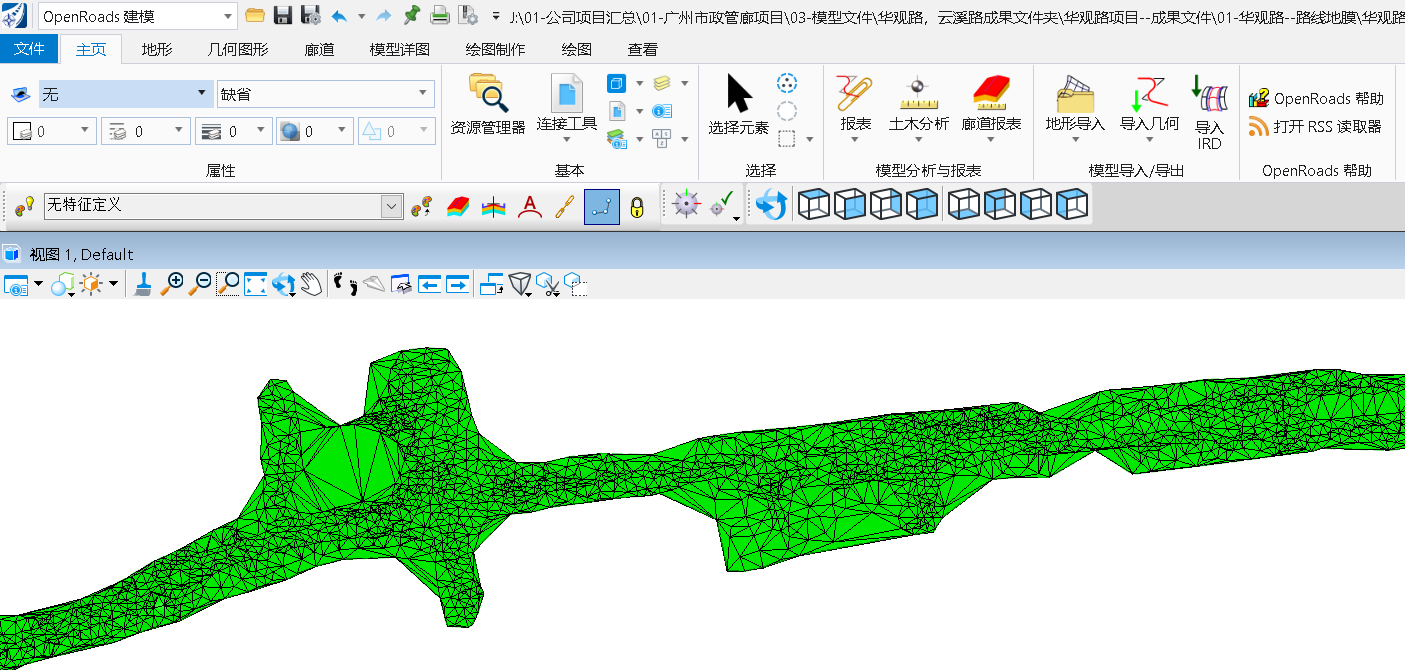

綜合管廊地膜

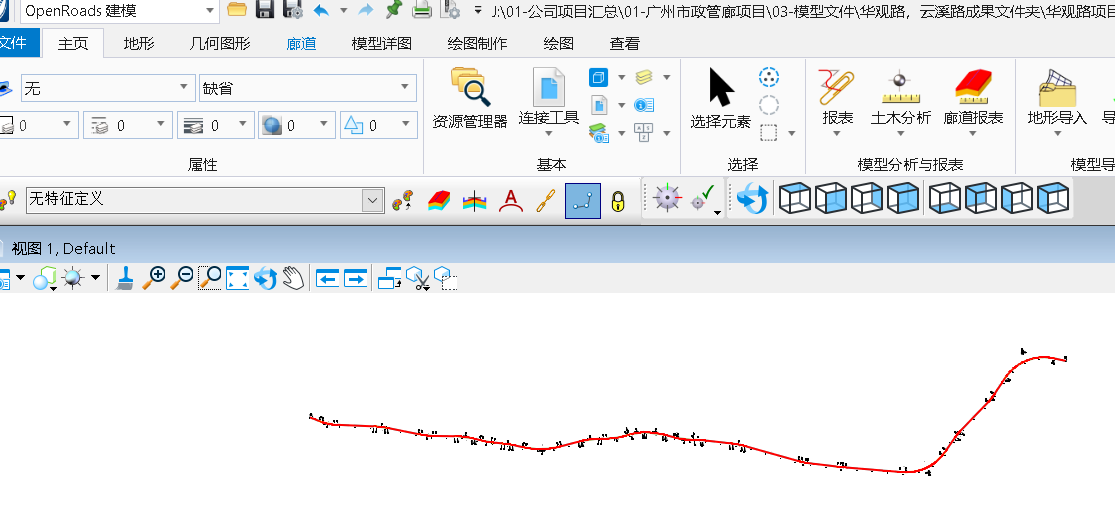

綜合管廊路線

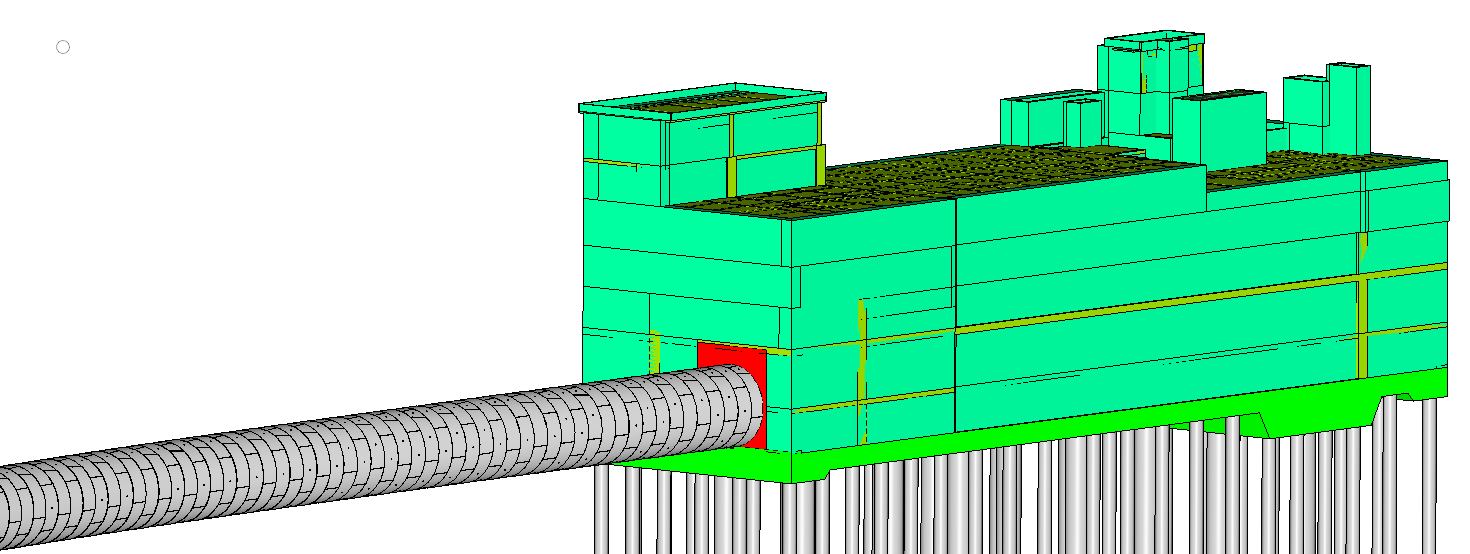

綜合管廊局部模型


綜合管廊管片單元


綜合管廊局部模型


綜合管廊局部模型


綜合管廊局部模型
