項目介紹

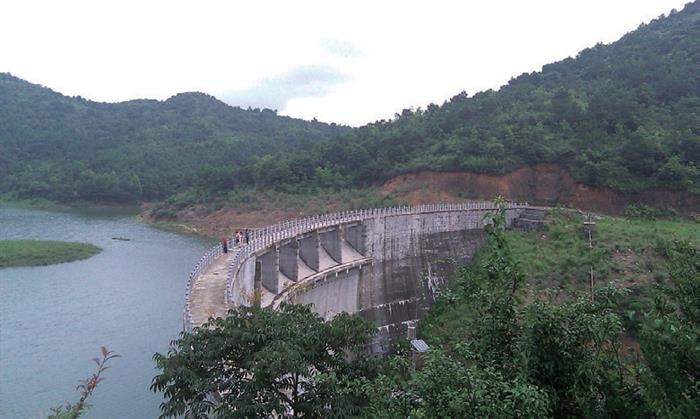

位于分層場地的12,500個座位的海上水電站需要Foster + Partners探索替代建筑形式，并容納diagrid屋頂框架，雙曲面混凝土堤壩和曲面建筑立面。為了滿足這些復雜的幾何設計挑戰并促進多個顧問，工程師，制造商和建筑公司之間的協調，F(xiàn)oster + Partners需要靈活的集成BIM方法。

解決決方案

Foster + Partners使用Bentley BIM軟件來管理復雜的幾何問題，并實施了一個迭代的概念設計過程，以解決相對于場地約束的結構性挑戰。使用GenerativeComponents和MicroStation，F(xiàn)oster + Partners有效地傳達了屋頂結構的幾何結構，為雙曲面混凝土組的快速評估和驗證選項，并開發了構成建筑立面的曲面板。Bentley軟件支持3D，多學科協作，并允許團隊直接與承包商合作，提供完全協調的模式。

項目成果

BentleyBIM軟件促成的綜合協作方式使Foster + Partners能夠在設計工作流程的早期標志和解決潛在問題，減少信息需求，最大限度地減少變更訂單，從而大大節省時間。在達成承包商之前主動處理問題對于達成積極的項目期限至關重要。

使用軟件

Foster + Partners使用GenerativeComponents和自定義腳本來合理化建筑，解決126米跨度屋頂框架中945個節點和3,312個連接的布局，并優化157個外墻面板進行制造。Bentley的可互操作信息建模使得團隊能夠準確地傳達設計，而Bentley導航儀的實時評估減輕了協調和沖突檢測問題。Bentley建筑(現為AECOsim建筑設計師)允許團隊將承包商和制造商模型整合到施工和繪圖生產過程中，以實現全面協調的設計周期。
