ProStructures 是 Bentley 公司專門為支持您的鋼結構和鋼筋混凝土結構施工和規劃任務而推出的三維建模及詳圖設計環境。從最初的規劃和設計開始，到整個施工裝配結束為止。

ProStructures 包含 ProSteel 和 ProConcrete 兩大組件，有助于提升您的工作效率和獲利能力。

01

ProConcrete基礎介紹

1、 參數化混凝土配筋

Proconcrete模塊具有詳細的配筋參數，儲備常用的標準混凝土截面，也具備用戶自定義混凝土截面的功能，因此適應多種混凝土構件的配置；軟件內帶有開放式的配筋樣式庫，在鋼筋配置方面不單能匹配常見梁板柱鋼筋配置，對異性、自定義結構同樣能進行鋼筋配置。

自定義任意截面形狀有利于對異性不規則梁柱、組合樓板、異性墻體等構件進行配筋，在多專業領域也能輕松運用，如橋梁橋墩等構件。

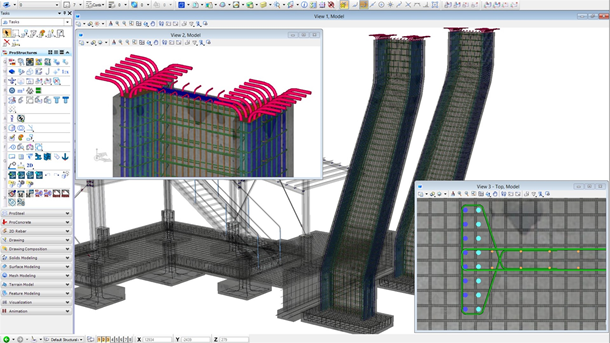

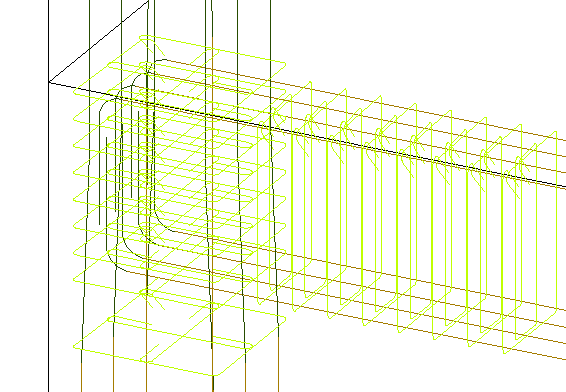

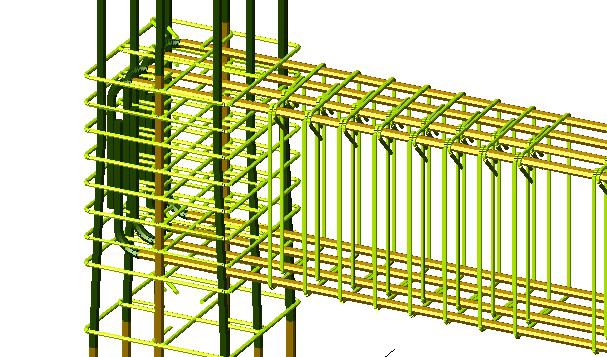

構件三維配筋模型

2、 豐富的顯示模式

對項目構件進行鋼筋配筋建模，由于鋼筋設計特性，會導致模型中存在數量極多的單根鋼筋。由此，軟件設置多種顯示模型，可根據需求對現實方式進行調整，以便于鋼筋建模及應用。

ProConcrete有單線模式、線框模式、草圖模式、逼真模式不同的顯示方法，簡單顯示模式用于建模過程中節省電腦資源；逼真顯示模用于模型的三維查看。

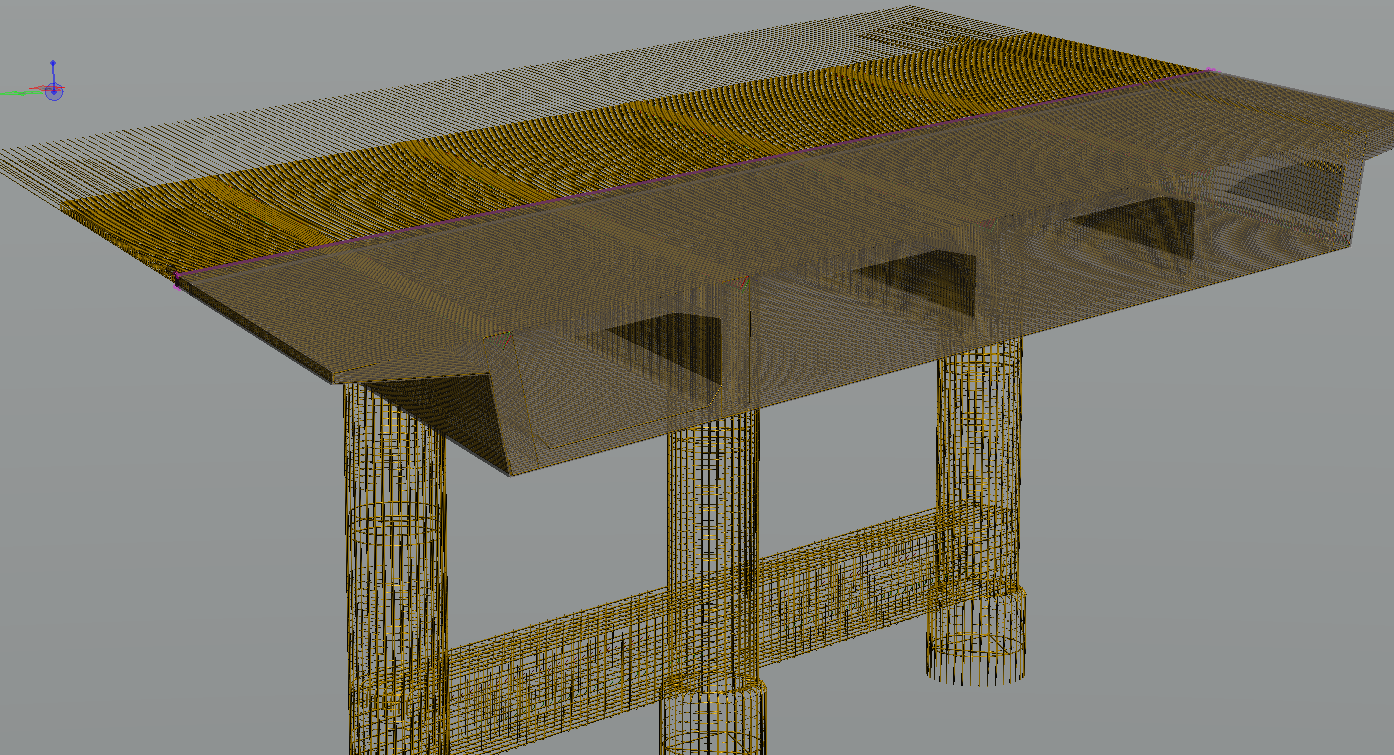

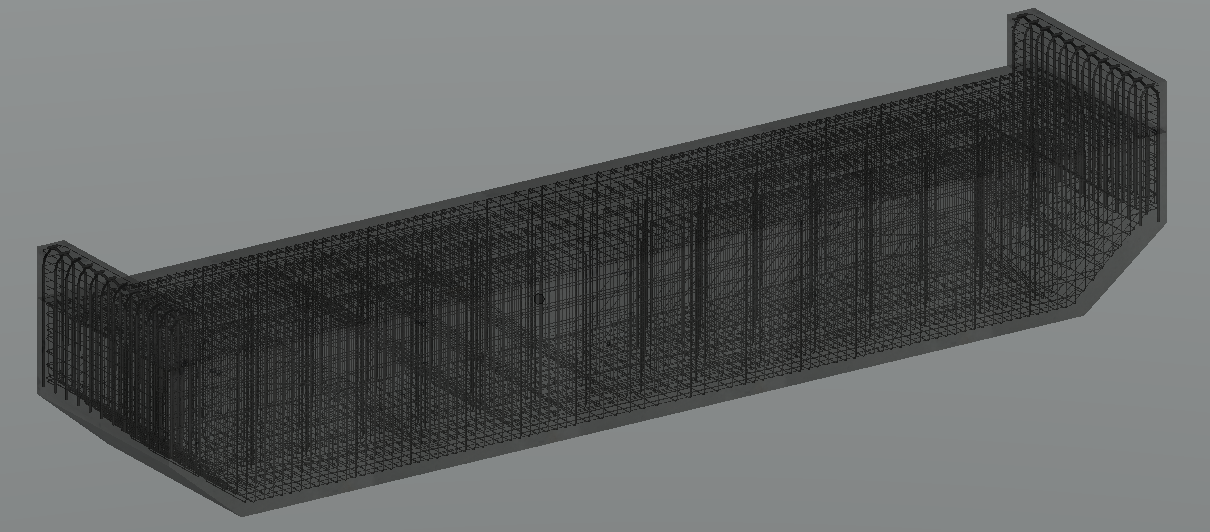

不同顯示模型下的鋼筋模型

3、 靈活的鋼筋編輯&修改工具

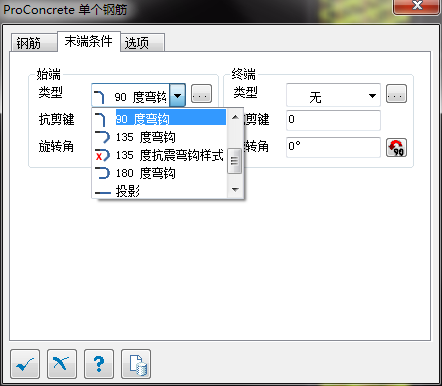

ProConcrete有豐富的鋼筋端部樣式，如180度彎鉤、90度彎鉤、曲柄彎鉤等且能根據需求用戶進行自定義角度編輯；

通過軟件特性能輕松修改任何鋼筋對象信息，包括鋼筋籠中的鋼筋都可以單獨編輯修改。

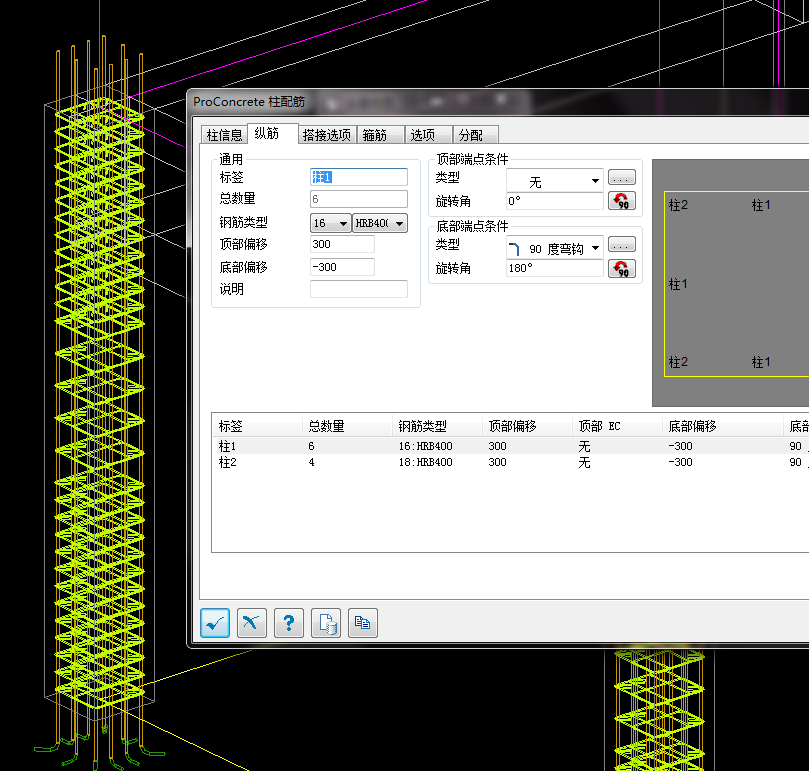

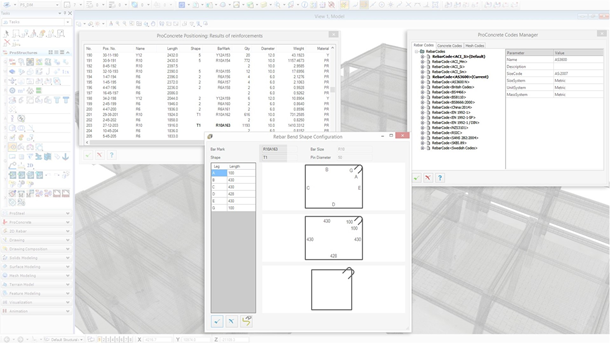

鋼筋修改命令框

4、 自動生成材料表

ProConcrete能根據用戶不同需求，自定義修改表格格式，滿足不同項目、應用的要求。可生成梁表、鋼筋下料表、鋼筋量統計表等不同內容。

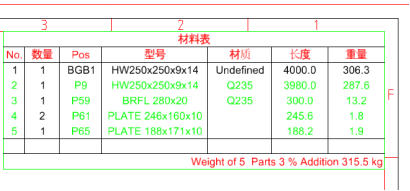

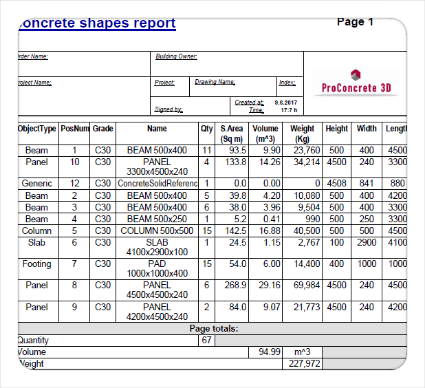

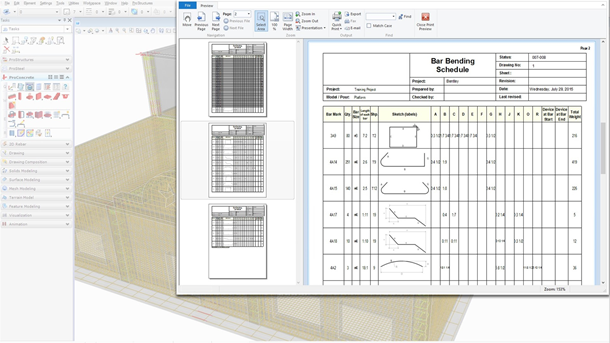

不同材料生成表

02

ProConcrete 軟件優勢

1、提高工作效率和質量

ProConcrete 為工程師提供了簡便的參數化工具來創建鋼筋混凝土，幾乎可以對任何混凝土結構進行創建，并且提供實時的三維可視化效果。建模變得更加快而且容易，同樣的也可以從不同的面自動生成配筋結構的圖紙文檔。當修改項目時，相應的文檔也會自動更新修正。

材料列表和鋼筋信息都可以輕松提取，為項目的花費和預算提供有價值的信息。對比平時所使用的方法，直接從三維模型上提取材料和配筋信息可以減少50%以上的時間。ProConcrete 不單只能減少工程師在創建文檔所需時間，而且也能消除錯誤和設計上的缺陷。

2、互操作性和開放格式

利用Prosteel 和ProConcrete 可以將已完成的鋼結構和混凝土結構組合起來。Prosteel 為模型建造和計劃任務提供了一個新型的三維建模環境，以便實現鋼結構建模和金屬加工。ProConcrete 通過修改 Microsoft Excel 或者Access 來編輯鋼筋或箍筋的長度等數值。

這里提供了標準的屬性，但同時用戶自定義的屬性也可以被創建，圖紙格式也能通過使用者的模板來等到。在單獨的環境里，ProConcrete 能和其他模塊進行集合。包括了建筑、型鋼、工廠、加工過程、暖通系統和服務。

3、由專業工程師進行創建

ProConcrete 是一個綜合性軟件，工程師可以結合混凝土設計的經驗，完成從最初的計劃到設計模型。在程序里，建筑規范、建造技術、材料和設計過程等專業技術都體現在：對于混凝土結構設計和執行一個設計項目的時候，謹慎的思考是工程師必備的要求。

03

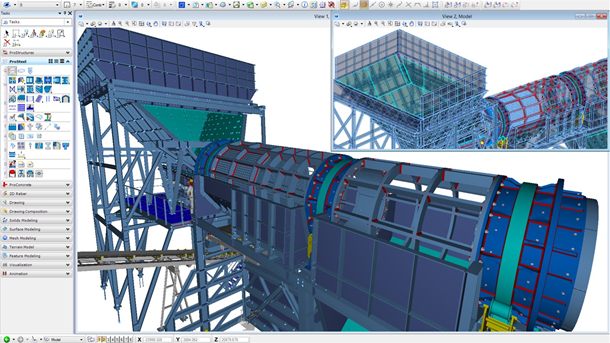

Prosteel 基礎介紹

ProSteel 最初是由德國Kiwi Software GmbH公司開發的、基于AutoCAD平臺的專業三維鋼結構建模、詳圖和生產控制的軟件系統。現在該軟件已歸BENTLEY公司所有并已移植到Bentley的MicroStation平臺，與其他三維工廠軟件結合)。使用者可以在ProSteel 軟件中方便地建立各種鋼結構的三維模型，系統自動生成所有的施工圖紙和材料表。ProSteel 提供了豐富的資料介面，可以連接結構計算軟件、數控機床、鋼結構生產計劃和管理軟件。

軟件主要作用于鋼結構項目三維模型搭建及詳圖分解工作，為鋼結構詳圖團隊提供強力信息模型支撐。

04

Prosteel功能介紹

ProSteel具有建模和出圖兩大功能，下面對這兩方面工作流程進行簡單介紹：

一、模型搭建：

1、 建立軸網

軸網相當于建筑中的軸線，其作用主要是構件的定位以及自動生成各軸線的平面視圖，通過菜單：ProSteel選項-附加-軸網命令啟動后，首先選擇軸網的原點，然后確定軸網的X方向。按鼠標右鍵以響應二次命令行的提示，按下圖所示設置對話框中的參數，按OK確定。

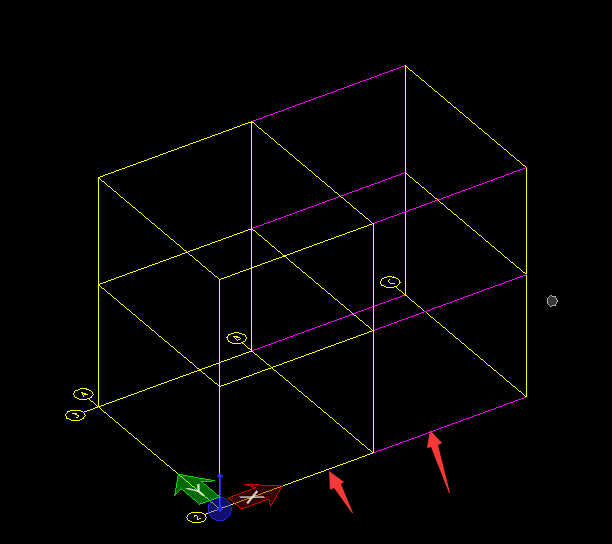

 注意：黃色線是軸網線，紫色線是視圖線，默認狀態下是重疊的。不同于平面軸網，ProSteel軸網是立體軸網，方便布置柱子。

2、 插入主構件

主構件主要有型鋼和板材，其中型鋼的形式包括標準型鋼，彎曲型鋼，螺旋型鋼三種，型鋼種類包括工字鋼，槽鋼，L型鋼等。插入方式分為按直線插入，按兩點插入，按三點插入等方式；板材的形式包括直板，弧形板，格柵板三種。插入方式有按端點輪廓插入、按指定尺寸插入、按弧線，圓插入等方式。

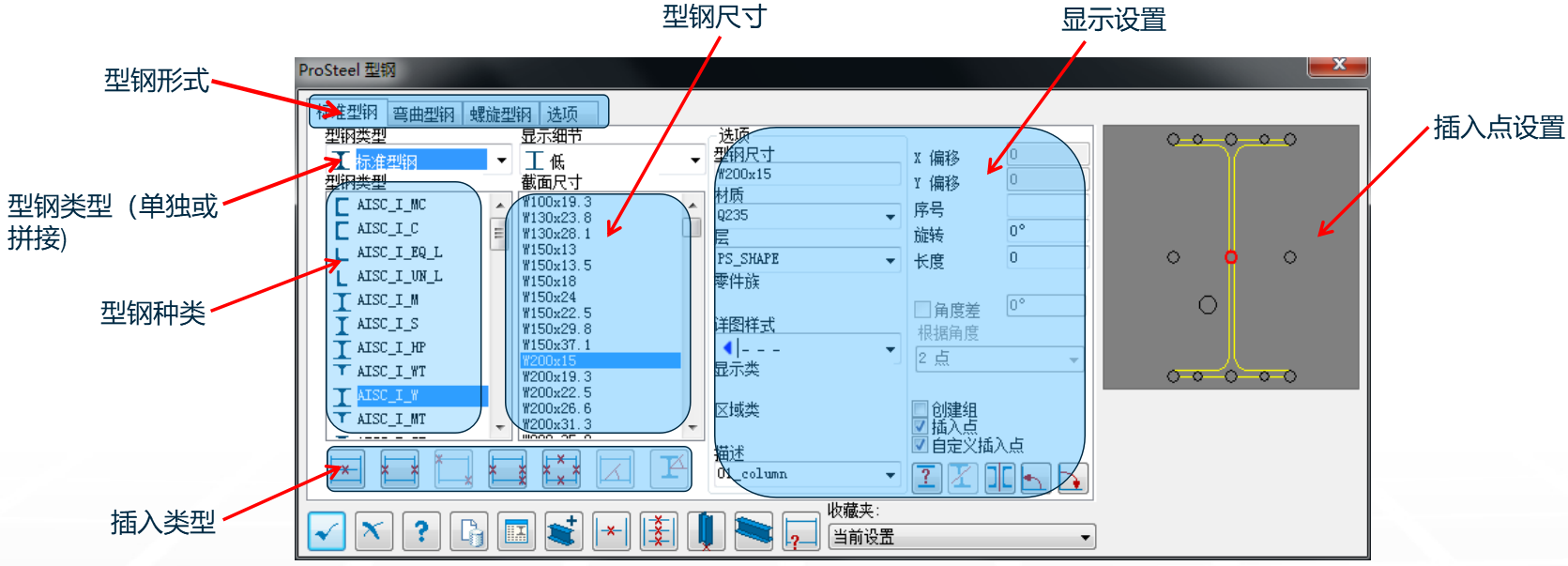

型鋼選擇布置

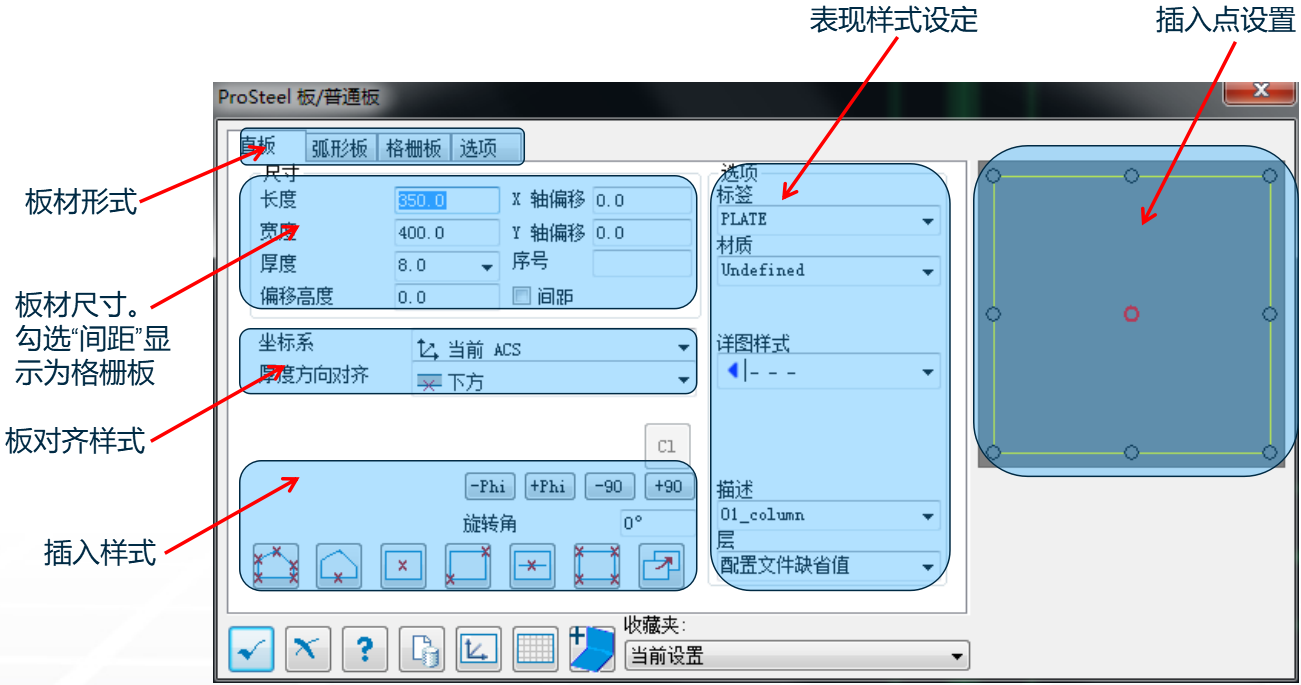

板材選擇布置

3、 節點連接

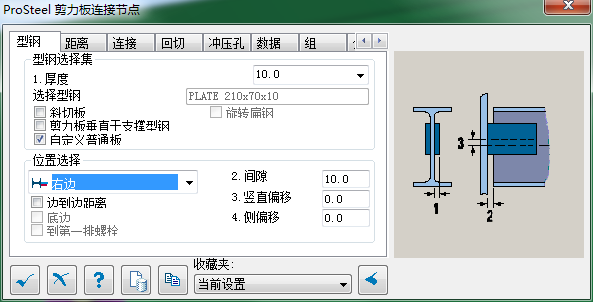

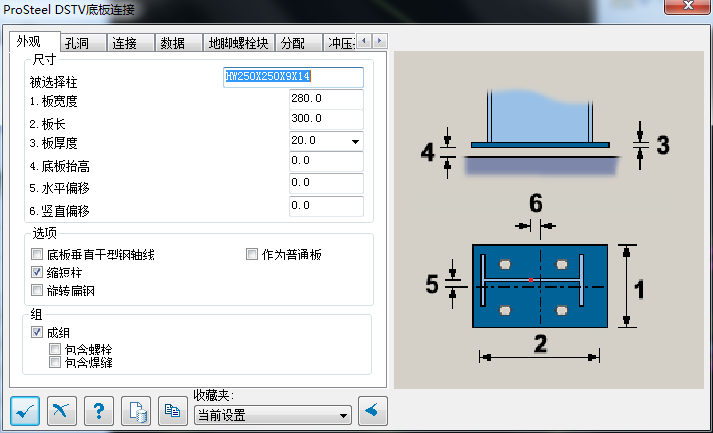

在節點連接處上，ProSteel對板底的柱腳連接、梁柱的角鋼連接、剪力板連接等方面都有單獨的命令進行設置編輯。

4、 構件連接

支撐連接主要用于柱子之間的受力加固，Prosteel提供了多種連接方式，以便處理柱間，屋頂?shù)忍厥獠课坏淖詣庸?jié)點連接。

可以建立各種檁條連接，例如直接螺栓連接、檁靴連接等。同其他節點一樣，檁條連接節點也可以使用數據庫。響應命令提示時，檁條及其連接的構件都可以多選。

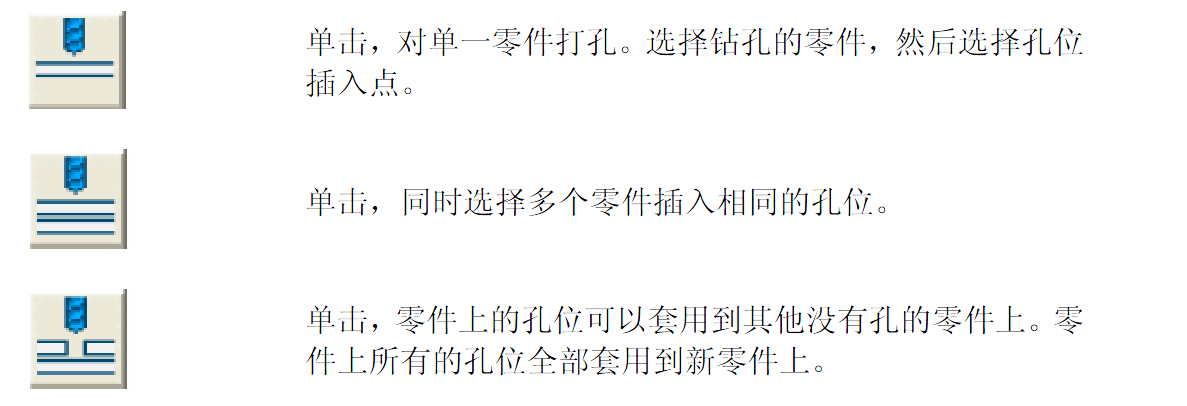

型鋼和板上都可以自由鉆孔，孔的類型包含普通孔、沉頭螺栓孔、階梯型孔、長圓孔，一個零件上的孔也可以套用到其他零件上。每次執行“鉆孔”命令時，可以通過孔組描述定義多個孔，產生的所有孔形成孔組，用戶可以對整組孔進行編輯，也可以將孔組炸開。用戶可以在鉆孔的同時，在多個零件的孔位上直接添加螺栓。在選擇構件的時候，用戶需要選擇兩個或兩個以上的零件。這些零件的接觸面間的距離不能大于在本頁“間隙”項中輸入的值。孔位由第一頁的設置確定。

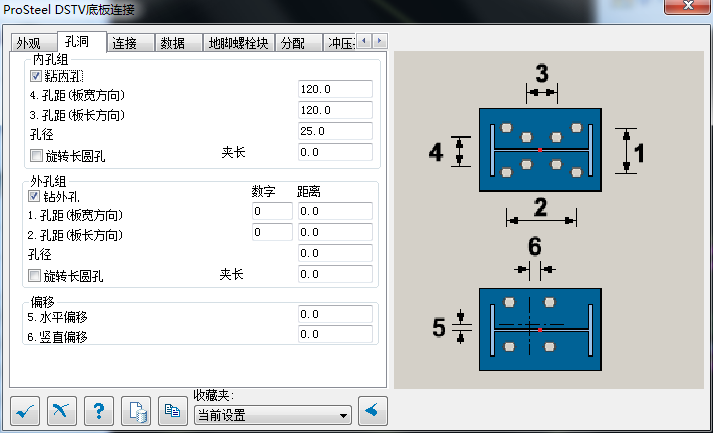

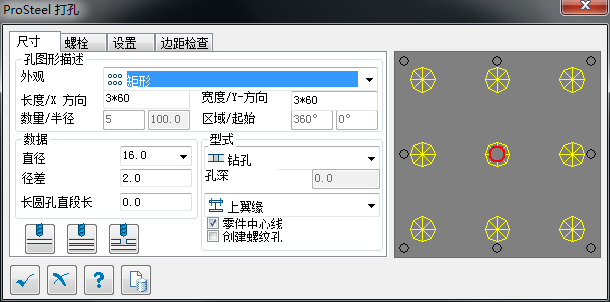

鉆孔具體參數設置演示

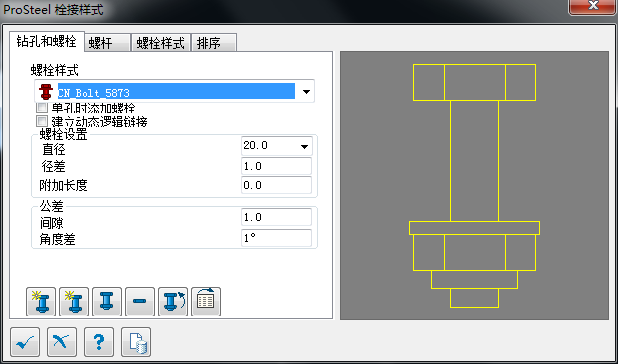

螺栓具體參數設置演示

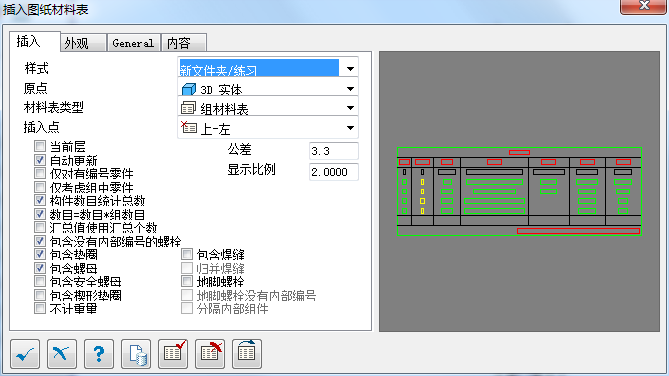

二、Prosteel出圖、材料表：

1、 零件編號

ProSteel可以自動給零件編號，也允許用戶手工編號。自動編號時程序自動識別相同的零件和組，并統計零件的總量。這些信息將被輸入到材料表數據庫中。

零件編號后，在模型和布置圖中，可以引出編號，標明零件的編號和詳細信息。同時可以定義引出編號的樣式，在這些樣式中存儲了引出編號各個圖元的屬性。

 2、制作組，生成構件圖

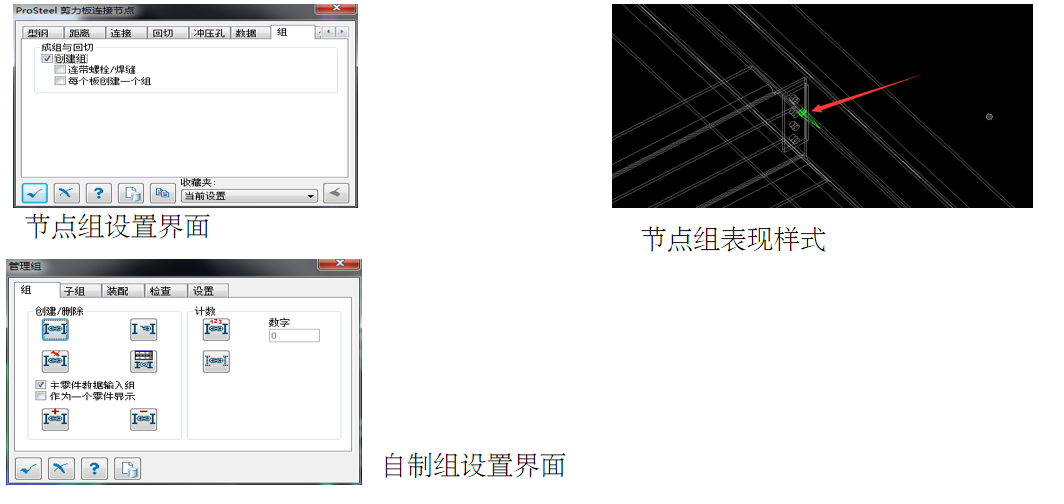

一個組中包含了一個主零件和多個附屬零件。通常，一個組就是一個運輸單元。構件廠在工廠里將每個零件生成出來，然后通過焊接或螺栓連接拼裝成一個運輸單元后，運到現場進行安裝。許多節點命令都可以自動將零件編組。

3、安裝圖

安裝圖是指導現場施工安裝的，通過組件，零件的編號，在現場進行定位。Prosteel中的安裝圖是根據設定的視圖生成的。出圖步驟依舊是生成2D視圖，然后成塊插入圖框。
