ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。

ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。

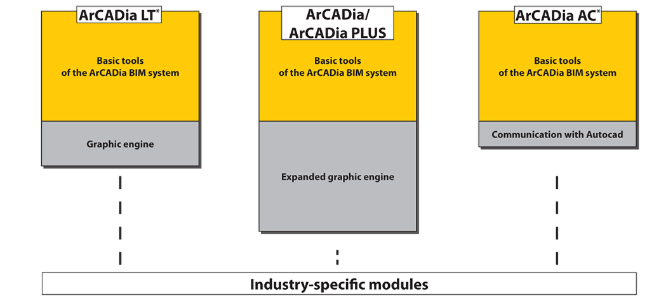

該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC) 和行業特定模塊組成。

1. 簡介

ArCADia LT是一個功能齊全，易于操作和直觀的CAD程序，允許面向?qū)ο髣?chuàng)建2D建筑文檔并將文件保存為2013 DWG格式。它是最廣泛意義上的建筑行業基本平面設計工具。

2. ArCADia BIM系統的基本工具

①對比文件：
?該ArCADia工具使用戶能夠比較在ArCADia BIM系統中創建的設計，并找出它們之間的區別。

② 合并文件：
?該工具允許在一個文檔中包含多種不同安裝的多種設計。

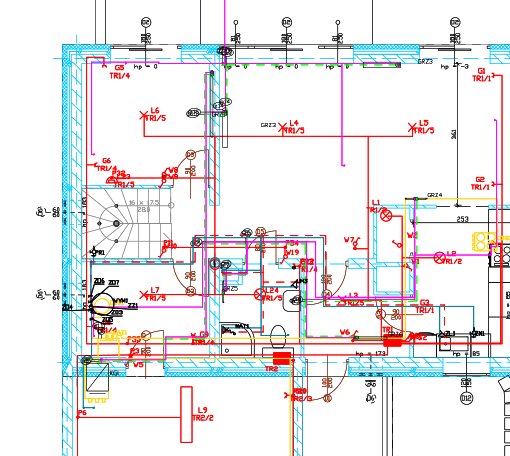

③ 管理建筑物圖紙：
?使用綜合項目管理樹管理視圖和顯示信息。

?自動創建在單獨的窗口中可用的3D視圖，允許呈現出整個建筑物或部分水平面。

④插入：

?現在使用智能跟蹤功能可插入墻壁，窗戶，門等元素。

⑤墻面：

?從定義的類型或任意指定的復合墻面的設置中選擇墻壁。

?基于PN-EN 6946和PN-EN 12524標準的內置建筑材料目錄。

?在3D預覽或橫截面中插入不可見的虛擬墻。例如，它們劃分房間的空間，區分開放空間的功能。

?傳熱系數根據為分隔器（墻壁，天花板，屋頂）選擇的材料自動計算。

⑥門窗：

?通過程序庫中的參數插入門窗，創建用戶定義的門窗。

?定義房間內外窗臺突起部分及其厚度。

?關閉窗臺。

⑦天花板

?自動插入地板（根據大綱等級）。

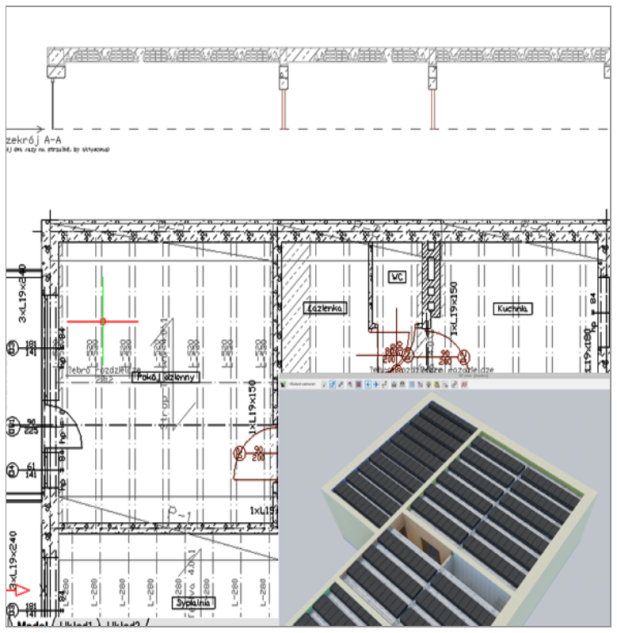

⑧ArCADia-TERIVA天花板：

?該模塊用于制作Teriva天花板系統結構的圖紙。圖紙包括系統的所有主要元件：天花板梁，橫梁，隱蔽梁，裝飾，KZE和KWE環形配件，KZN和KWN過梁元件，支撐網格以及附加所有元素的所有必要材料清單，補充了創建天花板需要的鋼筋與整體澆灌混凝土。

?在任何形狀的天花板區域自動和手動計算所有Teriva天花板（4.0 / 1; 4.0 / 2; 4.0 / 3; 6.0; 8.0）。

?在內墻和外墻以及主梁上自動分配梁，橫梁和環梁。

?自動設置用于隔墻的開口和梁的裝飾系統。

?自動處理墻壁的側天花板。

?自動計算和設置所需的平面和位移網格。

⑨房間：

?自動創建封閉墻壁和虛擬墻壁的房間。

?溫度和照明要求根據其名稱自動分配至房間。

?改變視圖中的房間圖形成像的可能性，如通過填充或顏色。

⑩BINDING JOISTS：

?插入binding joists，包括用于bar和stirrup的強化。

?列：

?插入矩形和橢圓截面的列。

?煙囪：

?插入單個煙囪開口或煙囪軸（具有一定數量的列和線的煙囪組）。

?插入煙囪管道或標記現有煙囪出口。

?新煙囪剖面圖。

?樓梯：

?在任意計劃中定義單個或多個樓梯和斜踏步樓梯。

?新型樓梯：整體式，帶踩踏式，透視式?？梢赃x擇一個步驟的類型和元素。

?地形：

?根據數字DWG地圖的高度自動創建地形模型。

?使用高點或直線插入地形平面。

?插入模擬元素網絡對象或者在地形之上的對象，檢測設計中出現的碰撞。

?模擬網絡元素或?qū)ο蟠嬖谟诘匦紊系膶ο?，以檢查設計中的碰撞。

?3D查看：

?從觀察者的角度插入和修改相機設置，可以用于查看設計或保存視圖。

?當前場景可以保存為BMP，JPG或PNG格式的文件。

3.輔助元素

①模塊軸：

?插入模塊化的軸線，包括完整的編輯選項。

②標題模塊：

?在對話窗口中創建用戶定義的標題模塊或使用圖形字段編輯選項。

?將自動（來源于設計）或用戶定義的文本插入到標題模塊中。

?將標題模塊保存至項目或程序庫。

③模板：

?保存元素的用戶定義設置（標記，字體，默認類型，高度等）。

?類型管理器用于管理文檔中使用并存在于全局庫中的類型。從現在開始，它可以保存在將要使用的對象類型的模板中。

④布局：

?不同類型的元素組可以保存為單一類型。所有連接，元素大小和其它單個元素參數都可以保存到單個布局中，可以在未來的項目中使用。布局可以進一步劃分，修改單個組元素。

⑤類型庫：

?模塊所有元素的內置類型庫。

?在設計過程中通過保存創建的類型進行庫修改。

?在從全局庫或用戶庫或項目庫中添加，編輯和刪除類型，在類庫窗口中修改類庫。

⑥尺寸標注：

?任意線性的與有角度的設計尺寸。

⑦列表：
?自動為每個級別創建房間列表。
?自動創建門窗列表，包含符號。
?列表可以導出至RTF文件和CSV文件當中（電子表格）。
?與其它系統通信。
?項目可以以XML格式導出。
?在保存之前對列表進行編輯與更正。打印列表并進行添加，如logo。
?可以使用全新的文字處理器ArCADia-TEXT。在導出至RTF文件時啟動。
?ArCADia-TEXT可保存為以下格式：RTF，DOC，DOCX，TXT和PDF。

⑧對象：

?集成的元素庫允許使用要求的建筑2D符號詳細描述圖形。

?3D對象庫可以對創建的內部進行安排

?可使用新的類庫擴展對象目錄。

?使用2D元素創建的用戶定義對象可以保存在程序的類庫中。

?在插入過程中根據給出的z軸，2D和3D對象可以以某一角度插入。

?圍繞X軸和Y軸旋轉對象并在必要時更改視圖中的符號。

?碰撞（自動檢測ArCADia BIM系統元件之間的碰撞和交集）。

?可以自由地列出ArCADia BIM系統中任何元素的碰撞。

?項目中的清單可清楚顯示，可用計劃和3D視圖中的點指示符。

⑨圖形引擎：

?ArCADIA LT使用戶能夠繪制和編輯2D文檔，加載光柵圖像（如，大地測量圖），使用TrueType或SHX字體描述圖形，從其它文檔插入模塊，以及以直觀的方式打印文檔。

⑩項目功能：

?直觀界面可在坐標中進行工作或使用長度和角度來插入數據。命令欄會在繪圖和修改過程的各個階段發生變化，可提供當前最有用的輔助選項。選擇對繪圖來說最重要的功能能夠以有序和簡單的方式實現選項。此外，最重要的工具（打開和關閉網格，Ortho，實體快拍，項目管理器和3D視圖窗口，界面主題修改）已經放在屏幕的底部，這使得與程序的通信和工作本身變得更加容易和快速。

?繪圖：

?使用直線，折線，圓，弧，橢圓，正多邊形和矩形繪制任何元素。

?通過以下工具編輯繪圖元素：移動，復制，縮放，旋轉，鏡像，排列，調整，分解和偏移。用戶選擇要更改的項目，然后確定要執行的功能。

?封閉圖形：使用元素屬性窗口指定的圖案圓形，多邊形和矩形可自由進行繪制。

?創建和保存模塊 - 形成給定符號的元素組。模塊被保存在新文檔中，它既可以插入到它在其中創建的圖形中也可以插入到任意其它圖形中。每次插入模塊時，程序會詢問縮放或旋轉的可能性。

?使用具有SHX和TrueType字體的多行文本創建圖紙描述。文本會插入到啟用選項后顯示的附加窗口中。其大小，字體類型，對齊方式和其它類似元素在“多行文本”窗口中定義。

?可以使用常用的格式（如JPG，BMP，TIF和PNG）插入位圖基礎地圖?？梢允褂靡韵鹿ぞ撸嚎s放，調整，改變亮度，對比度和褪色。

?打?。?/span>

?默認情況下，打印頁面會放在繪圖區域。以清晰簡單的方式顯示打印輸出的效果。

?打印紙的尺寸和打印輸出的尺寸可以以直觀地方式進行定義。

?通過ArCADia BIM系統的基本功能或創建由連續行業特定模塊的選項構建的建筑模型的智能對象來擴展程序選項。

?ArCADiasoft是ITC的成員。程序中已經使用了一些IntelliCAD 8源代碼。

4.系統要求

?奔騰級電腦（Intel Core i5推薦）

?最低4 GB RAM（推薦8 GB）

?約3 GB的可用硬盤空間用于安裝

?與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

?操作系統：Windows 10或Windows 8或Windows 7
