ARCADIA BIM系統是一個獨立的工具，通過創建一個虛擬的建筑模型(所有的安裝程序)來進行復雜的計算和對建筑設計過程的圖形支持。

ARCADIA BIM系統能夠自動識別舊版建筑和更新后建筑的差別，比較文件并識別它們之間的變化，并通過IFC接口與其他軟件數據進行兼容。

該系統由一個基本模塊(ArCADIA LT或ArCADIA/PLUS或ArCADIA AC) 和行業特定模塊組成。

1. 簡介

ArCADia-ELECTRICAL INSTALLATIONS是基于建筑信息建模（BIM）意識形態的ArCADia BIM系統的行業特定模塊。適用于建筑電氣和電力設備系統的設計師，可用于創建內部低壓電氣系統的專業文檔。

ArCADIA-ELECTRICAL INSTALLATIONS程序能夠及時有效地準備電氣和照明系統圖紙，驗證和設計所需的計算性能。

2. 程序特點

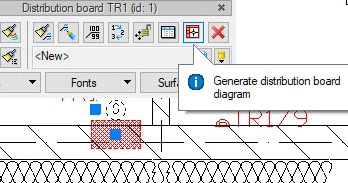

?可創建電氣系統設計的電線結構圖。可以方便快捷地生成設計的開關設備之間的內部電源線示意圖。

?可以為特定對象替換符號視圖?？蔀樵O(shè)計對象自由創建用戶自己的符號。

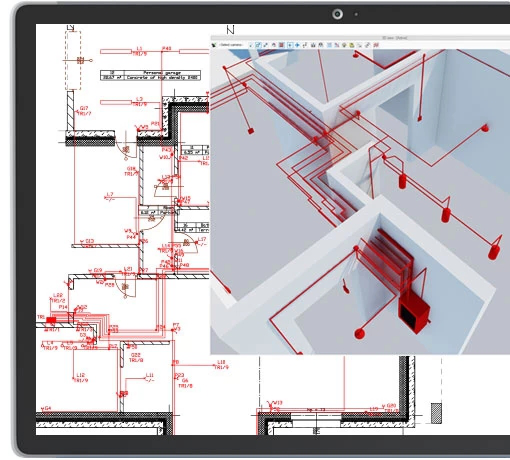

?可以在架構圖上快速生成內部電氣系統的圖紙，從定位配電盤開始，分配合適的技術參數，安排插座，照明和電纜出口，使用電纜和導體將電源與設備連接起來。

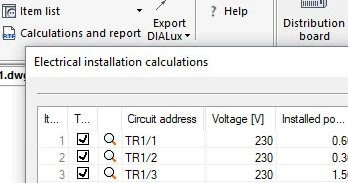

?一旦設計了電氣系統，該程序可用于計算設計電氣系統各個部分的短路電流和短路容量，負載電流（1-f或3-f）和電壓降。

?該程序還可用于生成平衡功率 - 描述安裝的設備和設備的專業文檔。

?該程序也可用于生成設計中使用的材料清單。

程序要求：

?為順利運行，所有行業特定的模塊需要許可證：

?ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果行業特定模塊作為AutoCAD的覆蓋層安裝，則需要ArCADia AC模塊。

3.系統要求

奔騰級電腦（Intel Core i5推薦）

最低4 GB RAM（推薦8 GB）

約3 GB的可用硬盤空間，用于安裝

與DirectX 9.0兼容的顯卡（推薦使用1GB RAM卡）

操作系統：Windows 10或Windows 8.1或Windows 7
