桐城抽水蓄能水電站項目背景、構成、水電站運行原理等

說到水電站，大家都聽說過知名的三峽水電站。

三峽水電站除了是世界上最大的水利樞紐工程外，還屬于壩后式電站。

壩后式電站只是眾多類型的水電站中的一種，根據水電站的蓄水能力、水庫調節徑流性能、開發方式的不同。

水電站可以分為：

堤壩式水電站（又分壩后式和河床式），引水式水電站、混合式水電站、抽水蓄能水電站等。

下面，我?guī)Т蠹乙黄鹆私庀挛挥谥袊?guó)歷史文化古城——桐城的抽水蓄能水電站的庫容量、水庫運行原理、建設困難等。

微信圖片_20200805112138

項目背景

1. 地理位置

桐城抽水蓄能水電站地處安徽負荷中心合肥省會經濟圈和皖江城市帶安慶、池州、銅陵負荷中心。

水電站站址地處大別山區，屬長江流域，距桐城市現有公路里程約31km，距合肥市、安慶市和銅陵市的公路里程分別為138km、105km和144km。

區域地理位置好，電站接入系統和送電條件良好。

2. 項目意義

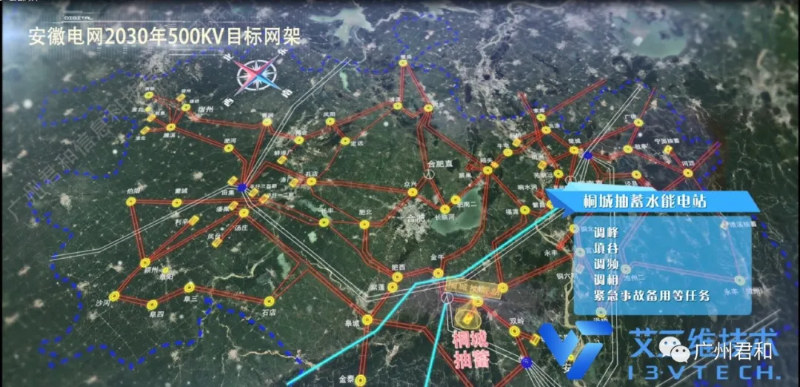

水電站建成后將承擔安徽電網的調峰、填谷、調頻、調相和緊急事故備用等任務，提高電網系統的運行經濟性和安全可靠性。

微信圖片_20200805112420

水電站構成詳解

上水庫

地理位置

桐城抽水蓄能電站上水庫位于桐城市唐灣鎮楊樹村，壩址以上集雨面積為0.93平方公里。天然庫盆平面形態似半橢圓形，南北向長約 620m，東西向?qū)捈s 560m，天然庫容不足，需開挖調節庫容420萬方。

水庫信息

上水庫，正常蓄水位540.3m，死水位510m；水庫總庫容1245萬方，調節庫容918萬方，死庫容為259萬方。

上水庫大壩采用混凝土面板堆石壩，壩頂長557m，最大壩高109.5m，壩頂高程545m，壩體上游壩坡 1:1.4，下游壩坡1:1.5。

大壩壩體防滲采用鋼筋混凝土面板，基礎防滲采用防滲帷幕，帷幕深入1呂榮線以下5m。

下水庫

地理位置

桐城抽水蓄能電站下水庫位于南沖河中下游，地形上呈開闊的“V”型峽谷，兩岸基本對稱。壩址位于黃甲鎮汪河村張灣河段，壩址以上集雨面積17.22平方公里。

水庫信息

下水庫大壩采用混凝土面板堆石壩，頂長 300m，最大壩高80m，壩頂高程186m，壩體上、下游壩坡均為 1:1.4。

大壩壩體防滲采用鋼筋混凝土面板，基礎防滲采用防滲帷幕，深入3呂榮線以下5m。

泄洪洞位于大壩右壩頭，采用旋流豎井泄洪洞，豎井洞徑8m，洞高61m。

泄洪放空洞利用下水庫導流洞改建而成，同時兼有生態放水功能。
