行業數字化解決方案 直擊項目核心問題 方案成套落地
1、解決方案內容
Bentley 機場解決方案面向整個機場行業，涉及總圖工程，地基處理工程，場道工程，助航燈光工程，生產輔助設施工程，消防及通信信號等多個工程專業，涵蓋團隊協作、文檔管理、設計和分析。
Bentley 機場解決方案立足于 MicroStation 圖形引擎之上，能夠滿足土木工程所需解決的大數據、大模型、多專業的行業需求，輕松應對項目設計周期中的變更及版本管理。能提供廣泛全生命周期的解決方案，旨在滿足機場工程、鐵路工程和環境工程要求。能夠使用不同來源的數據并將數據擴展到下游專業，同時保留項目信息。
2、基于OpenRoads技術構建
OpenRoads 是 Bentley 土木工程設計產品（Geopak、Inroads、MXROAD、PowerCivil、OpenRoads Designer）的底層技術。基于此技術構建的這些產品突破了模型設計方面的束縛，在一個應用程序中同時提供了三維建模、設計階段可視化、設計意圖、信息移動性以及施工驅動的工程等諸多內容。應用 OpenRoads 技術后，可對用戶在標準、交付項和歷史數據方面的權益加以保護，同時還提供了信息建模功能以構建智能化的基礎設施。
基于 OpenRoads 技術之上支持二次開發工作，可以根據實際的不同需求定制開發滿足本行業、本公司的特殊需求，進而實現解決方案高效、準確促進生產的目標。
3、工作流程

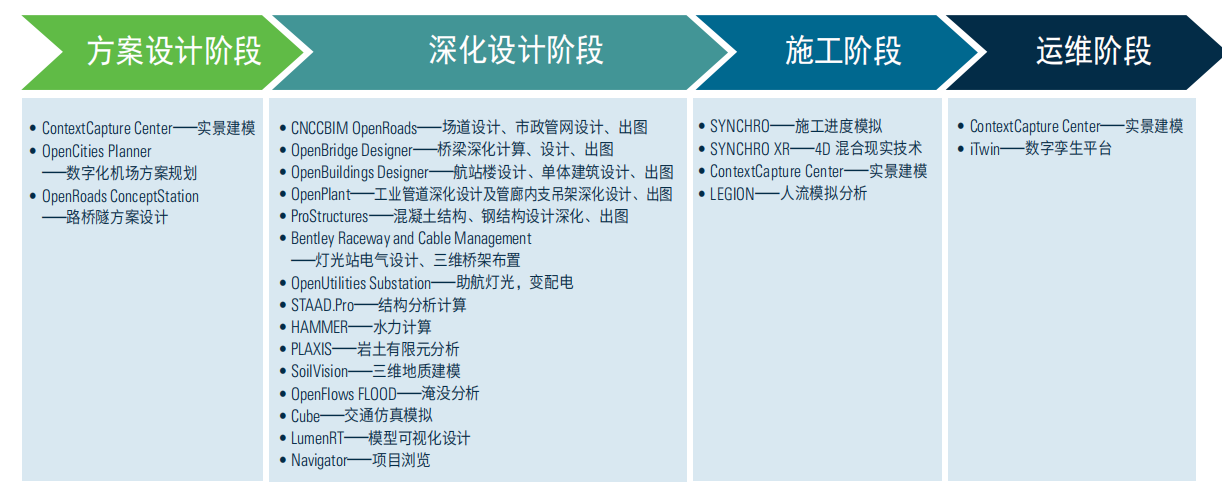

機場解決方案主要包含方案設計、深化設計，施工和運維階段：
4、優勢和收益
優勢：
5、解決方案功能模塊相關產品介紹

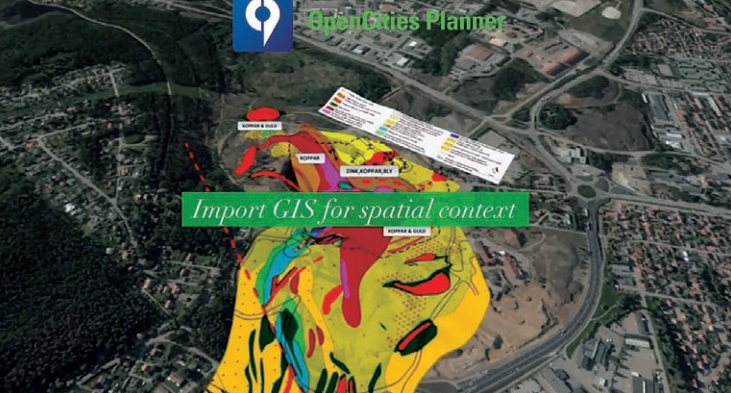

導入 CAD、GIS 和 Web Services
共享項目和眾包創意
從三維城市繪制、分析和導出
一切可視化

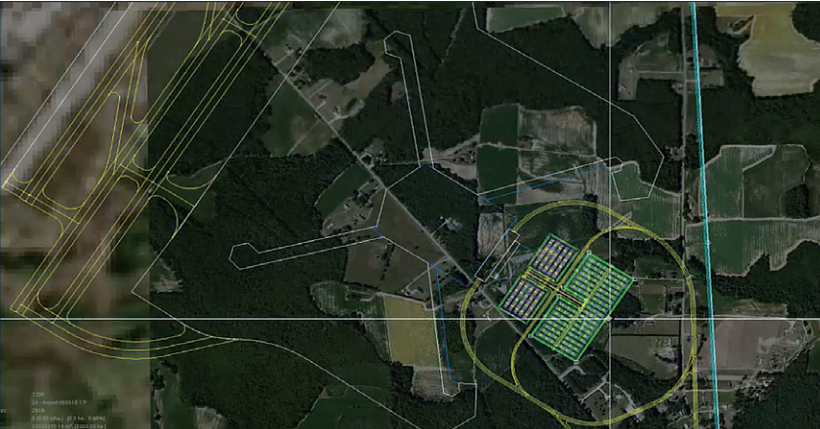

組裝多種原始數據（地形、光柵、實景模型）
快速設計公路，自動根據規范創建合理線形并支持編輯
匝道和交叉口設計自動創建連接部并支持參數調整

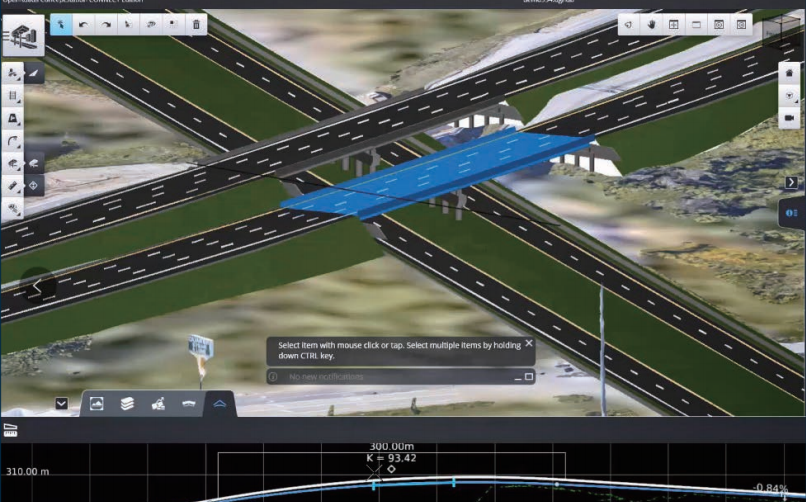

橋梁設計與道路自動銜接且方便編輯調整
公路與橋梁模板方便管理編輯
實時統計工程量及估算造價
車道線和路面標線準確設計
附屬設施（護欄、路燈及其他城市附屬設施）輕松放置
已有專業數據導入直接得到模型
已有模型通過 DGN 等格式文件直接進入方案設計模型
實時渲染出電影級設計成果
工程設計數據互用流轉至深化設計

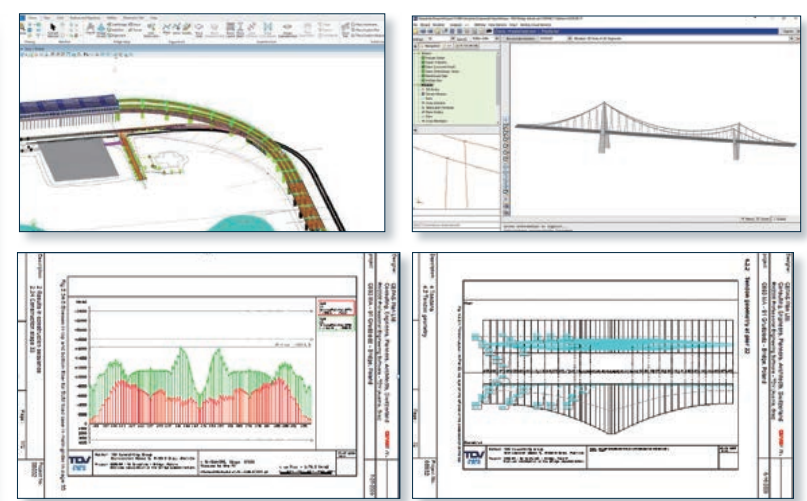

CNCCBIM OpenRoads 是一款面向場地、軌道交通、橋隧、場道、雨水管道等基礎設施設計的專業軟件，也是土木行業的 BIM平臺（內嵌 MicroStation, 可集成其他專業產品設計的模型），可為土木工程和交通運輸基礎設施項目的整個生命周期提供支持。
CNCCBIM OpenRoads 提供了包含完整工程信息并且所見即所得三維參數化建模功能，這些功能可與 CAD 工具、地圖工具、GIS 工具以及諸如 PDF、i-Model 及超模型等業務工具完美集成，使用該軟件可方便地完成整個土木工程項目的設計，并為施工、運維提供基礎信息模型。CNCCBIM OpenRoads 是機場相關專業設計和交通運輸機構實施 BIM 的理想平臺。
道路三維參數化設計
橋梁、隧道、軌道交通等結構物的幾何建模
場道設計、雨水和污水管網設計
三維真實效果及三維動態模擬
二維圖紙和設計報告的生成與出版
關聯設計與修改、方案比選
高效輸出二維圖紙，具備一鍵出圖功能
與 ProjectWise 集成實現工程內容管理及協同設計
直接利用道路設計結果，結合橋梁組件創建橋梁與道路模型之間的關聯關系，輕松管理設計變更，生成三維橋梁模型。
ProStructures 作為一款先進的詳圖軟件，在實際中有著廣泛的應用，ProStructures 有兩個相對獨立又高度集成的模塊，ProSteel 和 ProConcrete。這兩個模塊既可以單獨使用也可以結合利用，例如混凝土基礎及鋼結構梁柱等。
在 OpenBuildings Designer 中包含了四個模塊，建筑，結構，暖通及電氣，各專業最終會形成一個相互參考的多專業的建筑信息模型，而各個專業在形成各自專業模型時，都采用參數化的創建方式。這就大大方便了模型的創建與修改。提高了工作效率。例如：建筑行業的墻體、門窗、樓梯、家具、幕墻等構件可以采用參數化的創建方式。
在機場綜合解決方案中，OpenBuildings Designer 承擔了航站樓建筑設計，建筑單體設計等主要設計工作。

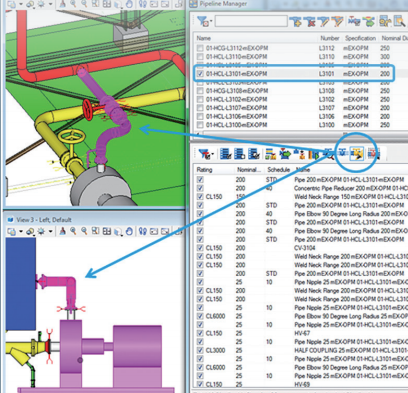

OpenPlant——壓力管道設計
直接繪制管線，支持中心線布管的方式
管廊內快速布置支吊架，并計算相應工程量
內置豐富的管件類型，可選擇，可修改，可編輯

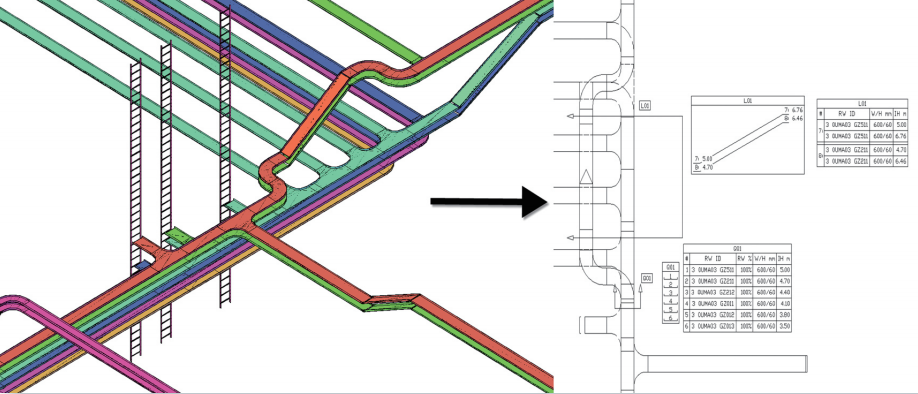

自動輸出管道軸測圖
Bentley Raceway and Cable Management——燈光站電氣設計、三維橋架布置
Bentley Raceway and Cable Management 是第一個也是唯一一個集成布置，走線，材料統計的系統，可節省時間和降低成本。Bentley Raceway and Cable Management 可同時設計橋架和電纜系統?？衫酶拍钤O(shè)計和詳細設計的自動設計流程快速跟蹤下一個項目。通過使用智能三維模型來減少碰撞，確保間距，并且得到準確的偏移來防止工程建設延期。滿足通信，控制，電力電纜敷設的需求，Bentley Raceway and Cable Management 的概念設計模塊支持項目計劃階段材料和空間預估。
PLAXIS ——巖土工程有限元分析
PLAXIS 是一款強大的巖土有限元計算軟件，現在已廣泛應用于各種復雜巖土工程項目的有限元分析中，如：大型基坑與周邊環境相互影響、盾構隧道施工與周邊既有建筑物相互作用、大型樁筏基礎（橋樁基礎）與鄰近基坑的相互影響、板樁碼頭應力變形分析、庫水位驟升驟降對壩體穩定性的影響、軟土地基固結排水分析、基坑降水滲流分析及完全流固耦合分析、建筑物自由振動及地震荷載作用下的動力分析、邊坡開挖及加固后穩定性分析等等。
SoilVision —— 三維地質設計及分析
SoilVision是一款用戶界面友好的復雜三維地質建模及可視化產品，能夠處理巖土工程及水文地質數據，生成的模型能夠計算其體積并高質量的輸出，還可以用于巖土工程項目的計算分析。
地形 ( 實景、等高線 dxf、地勘 , 激光雷達 , ESRI(GIS))
地質分層 (鉆孔數據 , gINT)
水位 ( 水壓計 )
計算分析功能
三維分析 ( 包括地下水、邊坡穩定、動力、污染物等 )
任意剖切面二維模型進行分析水位 ( 水壓計 )
導入到其他設計和分析軟件中（如MicroStation、PLAXIS）
Cube——交通規劃仿真
Cube 是一款功能完備的交通規劃軟件產品。用于交通系統綜合建模中。Cube 基于強大的建模和 GIS 技術，統計報告和敘述圖表以及高品質的圖形和動畫可以很快的給出決策所需的信息。當評估規劃方案的時候，Cube 能夠通過揭示關鍵指標來幫助用戶迅速的做出明智的決策?？梢酝瓿沙鞘屑皡^(qū)域的交通需求預測模型，貨運預測模型以及土地利用模型的建立：
交通影響分析
交通可達性分析
城市道路及公路交通量預測分析
城市軌道客流預測分析
評估各種交通政策的影響
模擬交通基礎設施建設方案，運營方案以及交通政策變化的影響并進行優化
緊急疏散方案和策略
基于土地價值，交通可達性，歷史趨勢，各種政策預測土地利用的變化
Dynasim 仿真系統，可以控制所有的模型參數以及仿真細節
LEGION——人流模擬分析

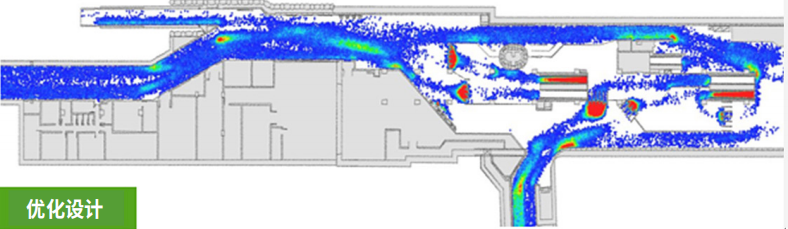

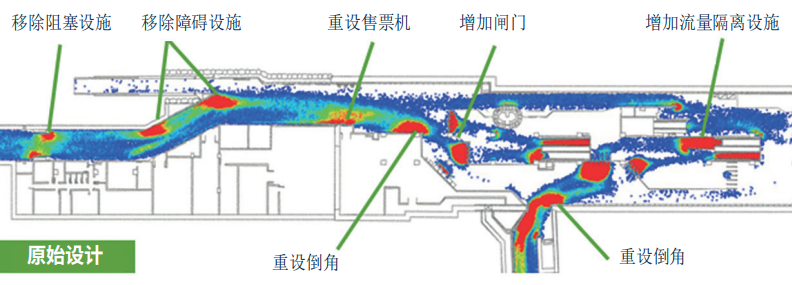

LEGION 是一款行人仿真、人流模擬和建模軟件，可通過模擬和分析鐵路和地鐵站、體育館、購物中心和機場等基礎設施的客流量，準確測試設計和運營或商業計劃，以完善客流量、路線導航、人群管理以及安全和保障策略。通過 LEGION軟件，用戶可以優化空間利用，從而提高安全性、效率和收益。
SYNCHRO——施工管理
SYNCHRO 4D 施工模擬軟件 是一款成熟且功能強大的軟件，具有更加成熟的施工進度計劃管理功能。可以為整個項目的各參與方（包括業主、建筑師、結構師、承包商、分包商、材料供應商等）提供實時共享的工程數據。工程人員可以利用SYNCHRO 4D 軟件進行施工過程可視化模擬、施工進度計劃安排、高級風險管理、設計變更同步、供應鏈管理以及造價管理。目前的 4D 工程模擬大部分是針對大型復雜工程建設及其管理開發使用的，SYNCHRO 同樣提供了整合其他工程數據的能力，提供豐富形象的 4D 工程模擬。
Navigator—— 項目審閱、查詢
LumenRT——項目可視化設計

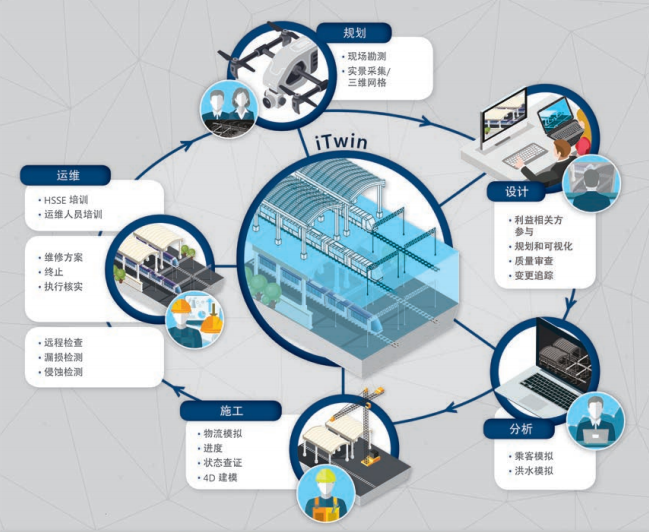

iTwin —— 基礎設施數字孿生平臺

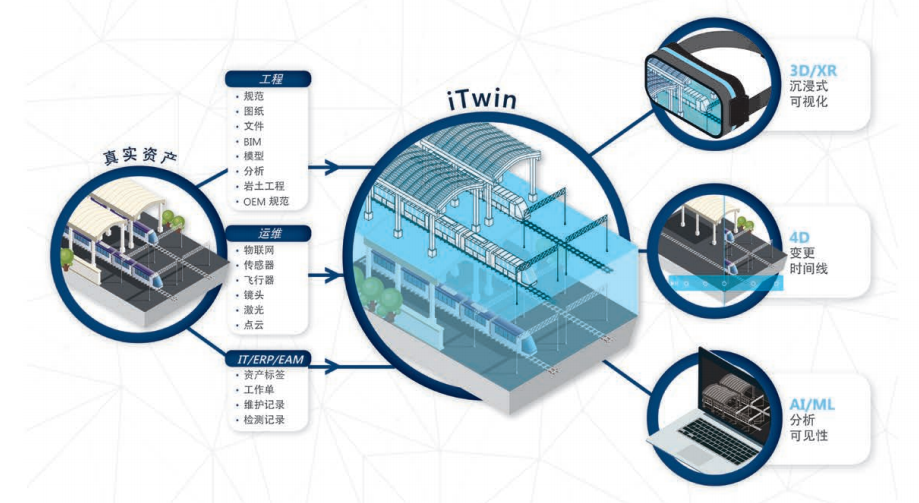

數字孿生模型是物理資產、流程或系統的數字化表示，可幫助我們理解其性能并通過建模分析對其性能進行模擬預測。與靜態三維模型不同的是，數字孿生模型實現了基于多數據源的持續更新。
如果數字孿生模型所需的數據使用多種互不兼容的格式，而且是來自多個供應商的不同數據源，那么問題就會非常棘手。創建、可視化和分析數字孿生模型應當是一件簡單的事，iTwin 讓一切變得簡單。
流程：
將工程數據、實景數據和物聯網數據合并起來
營造三維/四維沉浸式體驗
獲得對基礎設施資產更深層次的認知
釋放數字化數據的價值，創造不同。提供推動業務成功的數字化功能。iTwin Services 有助于您：
快速交付實時數字孿生模型
使用混合現實實現數據可視化
利用人工智能和機器學習，讓決策者對數據產生新的認識
6、客戶案例
（1）隆德里納數字機場（巴西，巴拉那州，隆德里納）
（2）中心航站樓 – 阿布扎比國際機場（阿拉伯聯合酋長國阿布扎比）
聯合承包公司 (CCC) 隸屬于由 TAV、CCC 和 Arabtec 三家公司組成的TCA 合資企業 (TCA-JV) 。該公司贏得阿布扎比國際機場中心航站樓項目合同，負責建造這個耗資 30 億美元、占地面積 700 萬平方英尺的項目。中標的同時，公司也必須滿足客戶的一個重要要求：利用完全由 BIM 驅動的方案，完成此設計/建造項目?？蛻粢笤谝粋€(gè) BIM 平臺上運行此等規模和復雜程度的項目，以使所有利益相關者均可共享信息、展開協作。為了滿足這一要求，TCA-JV 選擇Bentley 軟件來實施 BIM 解決方案。
客戶對新中心航站樓項目寄予厚望，其愿景令人振奮。項目囊括整個航站樓的設計與建造，包括客運設施、貨運設施、免稅店以及餐飲設施，年接納客流量高達 4 千萬人次。新穎的 X 形航站樓將位于兩條跑道之間，這使得設計和建造尤為困難。
鑒于項目的復雜程度和規模，客戶阿布扎比機場 (ADA) 要求承接合同的主承包商為所有專業(包括分包商和制造商)制定一個綜合的BIM 解決方案，并對其進行溝通和共享。具體而言，總承包商必須支持：
工程與設計 - 包括碰撞緩解、設計協調、RFI 系統和施工圖
項目控制和規劃 - 包括掙值和 4D 研究
合約和工料測量 - 包括工程量統計和測量
制造 - 包括數字化制造
實際建造和移交 - 例如設施管理
其他領域 - 包括站點物流、臨時安裝、腳手架和模架
使用 BIM 驅動流程將有助于加速整個項目生命周期內項目的交付，最終將風險降至最低，確保項目成功完成。
借助 ProjectWise 進行高效協作
ProjectWise 通過支持并強制實施校審過程，使得利益相關者之間能夠高效協作，該過程簡化了轉接并跟蹤了所有校審、注釋和更改的狀態，從而將關鍵 RFI 的周期從 28 天縮短到兩至七天。
航站樓外景
航站樓內部
項目介紹秘魯SAC聘請奧森科為17.5億美元的Huday建造項目，為項目工程提供，采購，施工和管理服務。該項目位于安第斯山脈偏遠地區的海拔四千一百米處，展示了獨特的工程和施工挑戰，需要在澳大利亞，加拿大和秘魯?shù)膱F(tuán)隊合作，以配合現有的系統，專業知識和流程，確保成功交付項目。解決方案使用ProjectWie和AutoPLANT......
Paulus，Sokolowski&Sartor(PS&S)承包了在新澤西州海港的Monmouth公園為雨水管理系統改進提供土木工程和現場服務。
項目位于印度馬哈拉施拉特邦蒲那Khed City工業園，結合產業整合、智慧城市和可持續發展的理念，擁有一流的基礎設施及無限的工業活力。光纖光纜廠房的建設，將成為Khed City工業園工業增長引擎的重要一環。
本項目為唐山市豐南區政府引進的重點外資項目，采用工業余熱利用、屋頂光伏發電及天然氣應急調峰等多種清潔能源利用方式，通過資源的多維尋優、多能互補、智慧調度，實現能源梯級利用、清潔高效的目標。本項目計劃總投資人民幣6億元，覆蓋河北豐南經濟開發區臨港經濟園第二起步區、化工園、濱海小鎮，為轄區內工業企業、居民及商業等用戶提供優質可靠的供熱供暖服務。
近年來，市政行業信息化的技術水平已經初見成效，并且進入高速發展階段。在設計階段中，BIM軟件的使用已經非常普遍，而BIM+IOT的技術更是被廣泛引用于大型基礎設施項目的建設過程，對項目的質量管理、安全管理、人員管理、成本管理、項目協同等方面有了質的提升，為未來實現項目數字化交付和智能化的監測、運維管理夯實基礎。
阿富準線額爾齊斯河特大橋位于新疆維吾爾族自治區阿勒泰地區富蘊縣，主要為跨越額爾齊斯河而設立。額爾齊斯河發源于中蒙邊界阿爾泰山的齊格爾臺搭板，在山區為東南流向，沿途流經阿勒泰地區富蘊縣。
