最全鋼結構圖紙知識總結 怎么看全鋼結構圖紙
2018/11/22
最全鋼結構圖紙知識總結，怎么看全鋼結構圖紙？型鋼是指工廠里按照標準規格軋制好的鋼材，例如：角鋼、工字鋼、槽鋼等。而鋼結構又是一種由型鋼連接而成的結構物，其中有：鋼梁、鋼屋架、鋼塔架、鋼腳手架等。鋼結構圖紙其實就是一種用來表示鋼結構的圖樣。
一、型鋼的代號及標注
二、鋼結構中型鋼的連接方法
這里主要分為三種連接方式——焊接、鉚接、螺栓連接
1、焊接：將需要連接的型鋼的連接部位加熱融化，凝結后變成不可分割的一個整體。類型又分為：坡口焊縫、貼角焊縫、塞焊縫。
焊縫的圖形符號和輔助符號
焊縫的標注：其中焊縫的位置、形式、尺寸和輔助要求都需要標注的很清楚
2、鉚接：就是使用鉚釘將兩塊或者兩塊以上的鋼板拼接在一起。類型又分為：工廠連接、現場連接。
最全鋼結構圖紙知識總結
鉚釘?shù)念愋?/span>
最全鋼結構圖紙知識總結
3、螺栓連接：螺栓連接和焊接、鉚接不太一樣，前兩者都是連接后不能進行拆卸的，但是螺栓連接是能夠進行拆卸的。
連接方式
最全鋼結構圖紙知識總結
螺栓、孔、電焊鉚釘圖例
最全鋼結構圖紙知識總結
三、鋼梁結構圖
鋼梁一般適用于中、大跨度的橋梁，分為鋼板梁、鋼桁梁兩種鋼梁。鋼梁結構圖的分類為以下這幾種：
設計輪廓圖
最全鋼結構圖紙知識總結
節點圖
最全鋼結構圖紙知識總結
桿件圖
最全鋼結構圖紙知識總結
零件圖
最全鋼結構圖紙知識總結
屋架簡圖：一般又被稱為屋架示意圖、屋架桿件幾何尺寸簡圖。比例一般在：1：100、1：200。使用單線條表示，桿件長度直接注在單線條旁邊。
最全鋼結構圖紙知識總結
屋架詳圖：可分為立面圖、上弦實形輔助投影、剖面斷面圖，比例可分為兩種桿件軸線采用較小比例（1：20，1：15），節點板、桿件、斷面采用較大比例（1：10，1：5）。圖線有兩種：可見輪廓線——中實線、不可見輪廓線——中虛線。
桿件拼接
最全鋼結構圖紙知識總結 支座節點圖
屋脊節點圖
相關閱讀
-

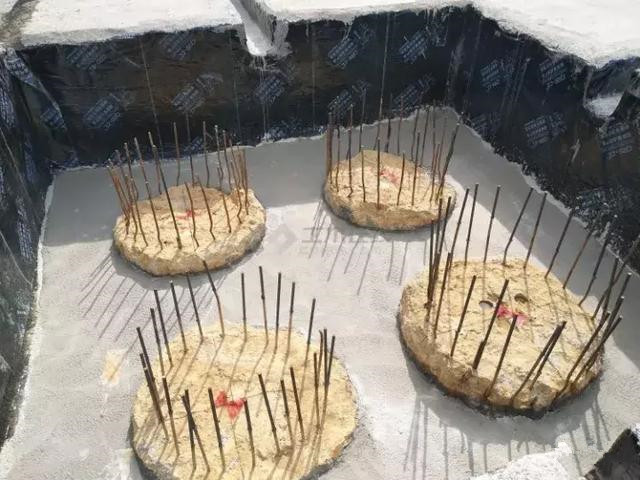

因樁頭錨固鋼筋長度不夠，施工方采用對焊和雙面焊等方式接長，這樣可行嗎？有什么規范要求嗎？樁頭鋼筋長度不夠說明錨固長度不滿足要求，如果樁基鋼筋直徑小于25mm，可考慮采用搭接焊接的方式加長至夠錨固長度。
-
-
