一文帶你了解正射影像及用途

聚焦行業熱點資訊走在新基建建設前沿

首頁 > 資訊中心 > 實景建模

一文帶你了解正射影像及用途

2021/12/01

什么是正射影像
正射影像是具有正射投影性質的遙感影像。原始遙感影像因成像時受傳感器內部狀態變化（光學系統畸變、掃描系統非線性等）、外部狀態（如姿態變化）及地表狀況（如地球曲率、地形起伏）的影響，均有程度不同的畸變和失真。對遙感影像的幾何處理，不僅提取空間信息，如繪制等高線，也可按正確的幾何關系對影像灰度進行重新采樣，形成新的正射影像。正射影像制作主要采用專用設備來進行，如平坦地面中心投影式航空像片，可用光學機械型糾正儀。
正射影像的缺點及解決方式
雖然正射影像的應用非常廣泛，但是在航拍過程仍然會存在影像上的建筑物會出現傾斜或建筑物之間的遮擋的情況。

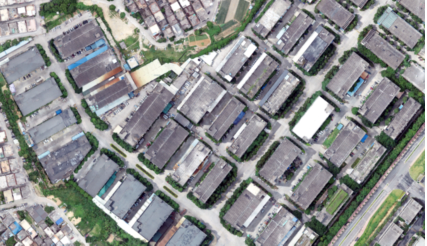

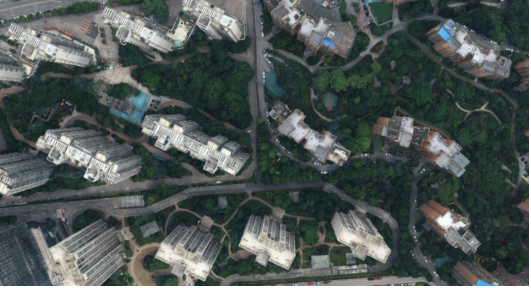

其主要原因是，航拍影像采用的是中心投影方式，對于高程建筑物會產生傾斜的建筑影像遮擋，同時會產生高樓與高樓，建筑與地面之間出現的遮擋現象。如下圖中的建筑就能很明顯的看到側面，這種傾斜的建筑影像就會遮擋建筑底下的地表現狀。
正射影像以及其的用途

且高樓之間更容易存在遮擋現象，比如樓層與樓層之間的相互遮擋，樓層與地面的相互遮擋，都會直接影像后期的測繪工作。
如何解決建筑物傾斜或遮擋的情況？
在解決這個問題之前，我們先來看看什么是真正射影像。
數字真正射影像（TDOM）是利用數字表面模型（DSM），采用數字微分糾正技術，改正原始影像的幾何變形，對整個測區進行影像重采樣后，使影像視角被糾正為垂直視角而形成的影像圖。
真正射影像具有通過DSM來糾正；建筑完全垂直，圖片上的任何一物體都是垂直向下的效果；無遮擋現象等特點。

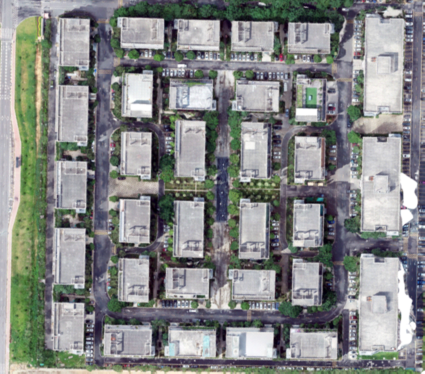

通過下圖可以看到，從建筑物的正上方俯視建筑時，只能看到建筑物的頂端以及周邊環境，看不到建筑物的傾斜影像，同時也完全沒有建筑物之間的遮擋問題。

正射影像以及其的用途

正射影像的實際應用
一、地圖測繪，土地測量
項目介紹：廣州某區域進行村域改造，此次改造需收集村域內的土地數據和建筑數據，以方便后期規劃設計。
項目實施過程：
1、提供實景三維模型，保留現狀數據；
2、制作正射影像，提取區域內建筑類型以及每個建筑的數據；
3、設計規劃展示和校對；

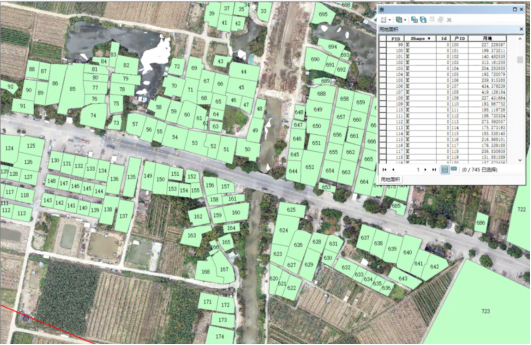

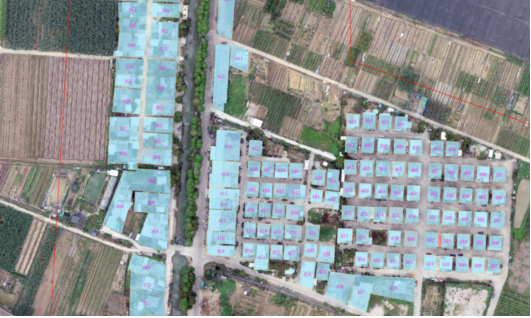

4、以正射影像為底圖，實景三維模型為參考，通過無人機以及RTK提供的精確地理數據，在GIS平臺上計算此村域的土地數據以及錄入建筑量屬性信息，并核算出土地征遷數據。通過在正射影像上的編輯，可以直觀的看到各建筑的屬性信息。
項目意義：節省的大量的人工和時間成本，極大的方便了后期設計規劃。

正射影像以及其的用途

二、規劃設計，展示匯報
項目介紹：此項目為道路改造工程，因道路使用年限較長，設施老化破舊，道面破損。為了適應當下的交通現狀，現需對三條主路進行改造，道路共計14公里長，需制作正射影像幫助現場施工，同時利用正射影像的空間地理信息進行項目進展分析和規劃設計，以及項目整體情況的展示匯報。
項目實施：
1.通過無人機和RTK設備，獲取現場現狀的航拍圖和地理信息數據；
2.通過正射影像制作軟件制作正射影像，并提供空間位置信息到正射影像中；

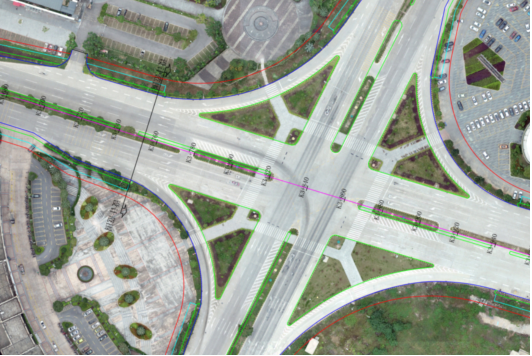

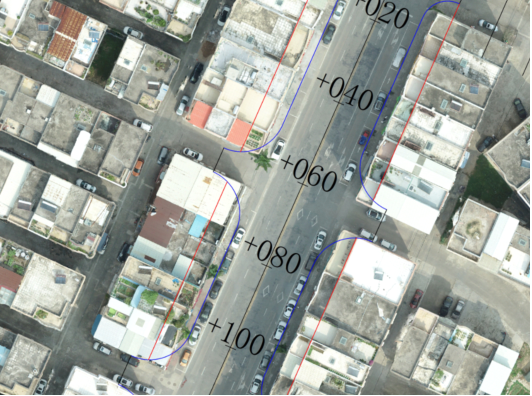

3.通過GIS平臺將正射影像和CAD圖紙核對疊加在一起；
4.正射影像的位置和CAD圖紙的位置進行核準。
正射影像以及其的用途
