有時我們遇到需要還原項目周邊的已建建筑的模型，來推敲新老建筑的關系，或者對于很多從事建筑改建和環境設計等方面的朋友來說，如何真實準確地將照片中的建筑轉化為三維模型常常是開始設計的第一塊絆腳石，今天小編就來講一講如何用SU的照片匹配功能快速將照片中的建筑還原出來，幫大家搬走這塊絆腳石！

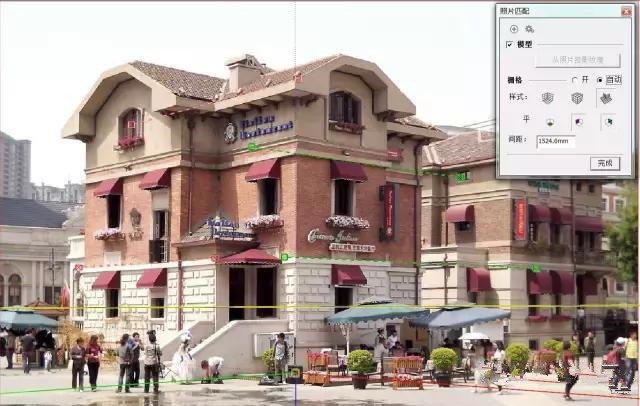

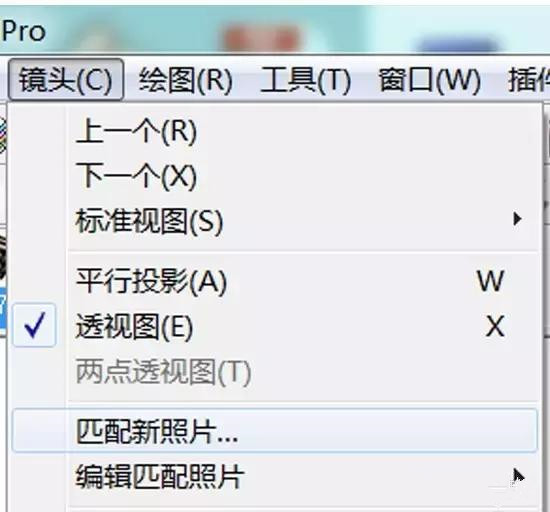

第一步：打開SU，導入需要建模的照片，選擇“鏡頭“——“匹配新照片”（有些版本中是 “相機”——“新建照片匹配”），分別將紅色短軸和綠色的短軸根據照片上的透視線對齊，如下圖所示：

這一步是整個建模過程最關鍵的一步，前期透視方向匹配的精準度是決定后期建模準確性的決定性因素。上圖中，黃色線是視平線，藍色線是視中線，它們是根據紅綠軸自動生成的透視線，不可以單獨修改方向。只要正確設置好紅綠消失線，藍線的自動匹配度很高，同時，上下拖動藍線可以調節模型尺寸。

（這里需要注意一點，書籍雜志上的照片和效果圖大都不能直接匹配，主要是因為那些照片在排版的時候進行了不等比例的縮放和拉伸處理，在使用前必須進行圖片修正。）

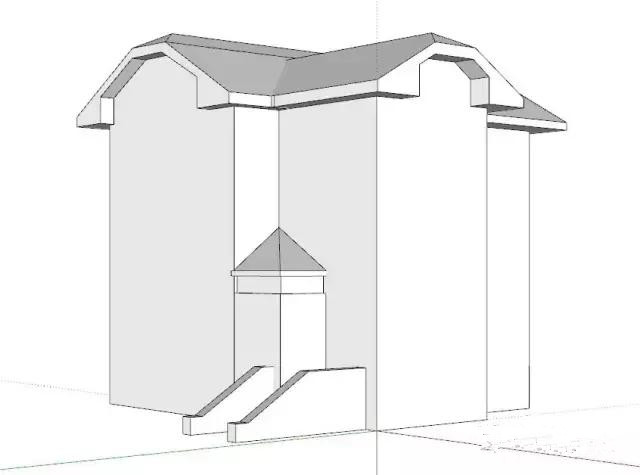

第二步：坐標軸建好后點擊“完成”，就會回到建模的界面，這時可以根據照片描出建筑的大致體塊啦！

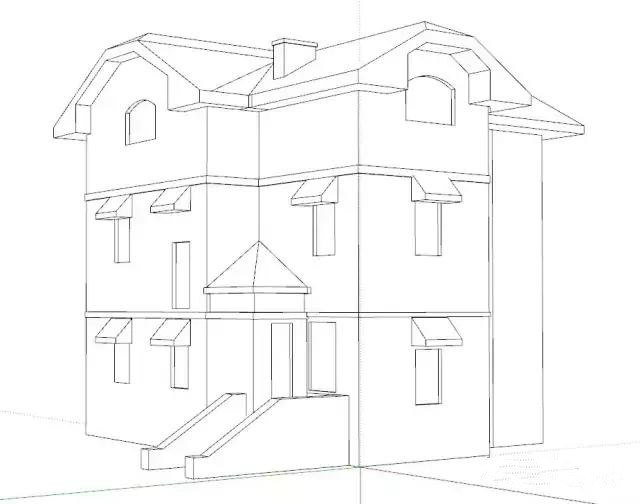

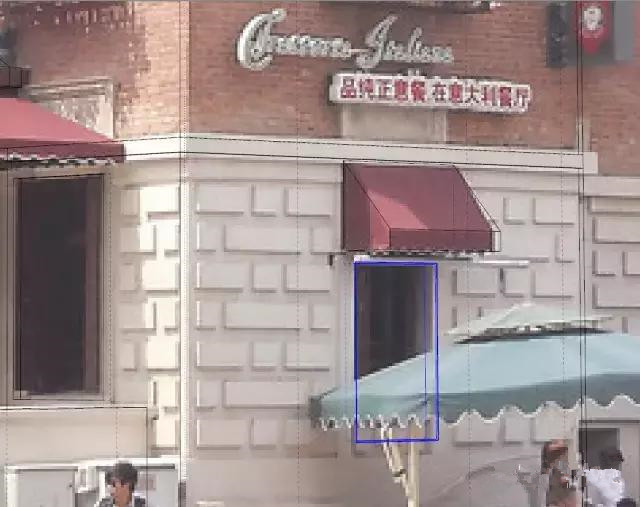

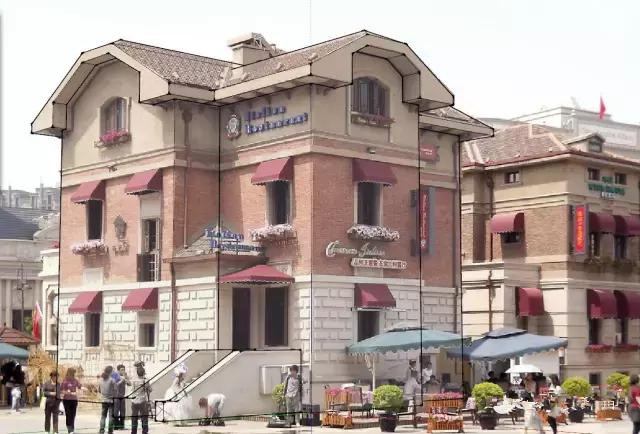

接下來可以根據照片添加細節

（注意：“環繞觀察”工具、“定位鏡頭”工具、“漫游”工具和“正面觀察”工具會強制您從“在圖像上繪制草圖”模式退出，進入標準 SketchUp 繪圖模式。點擊場景標簽可返回“重畫草圖”模式。）

第三步：選擇模型各面，點擊“從照片投影紋理”，可以把照片上面的立面材料直接映射到模型上去，然后退出“在圖像上繪制草圖”模式，進入標準 SketchUp 繪圖模式，就可以看到，一個體形準確，材質真實的仿真模型就建好啦

（此時會顯示“要修剪部分可見平面嗎？”的消息， 如果您只希望將紋理應用到在圖像中顯示的平面部分，請按是按鈕。如果您希望將紋理應用到在整個平面（即使只顯示部分平面），請按否按鈕。）

現在，您就可以在此基礎上進行建筑改造或者景觀設計啦！

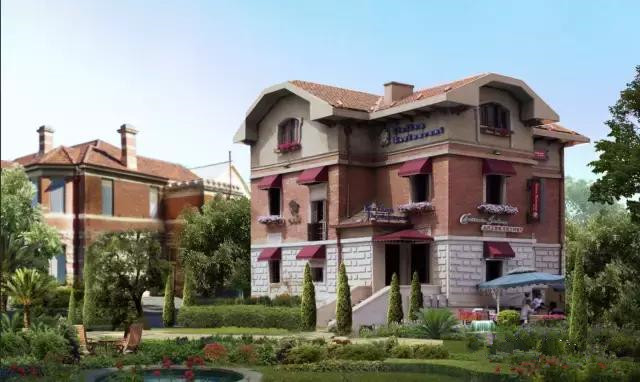

下面附上一張小編自己粗略處理過圖片，效果似乎也還不錯呢!

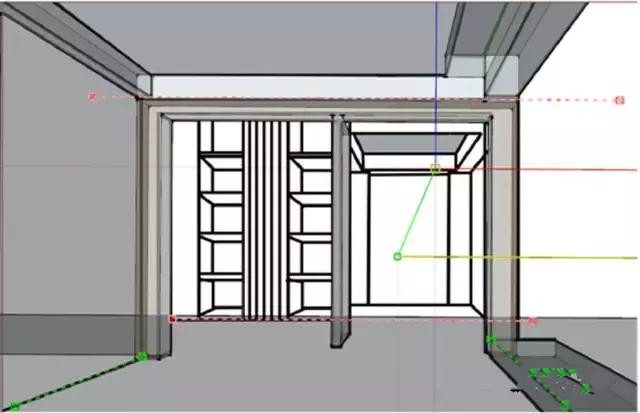

最后，關于很多朋友提到的一點透視照片如何進行匹配的問題，小編在這里簡略補充說明，如下圖所示，在一點透視的照片中，紅綠軸只有一個軸是帶有透視方向的，所以在調節紅綠短軸時只需讓一個軸平行視野，另一個軸按照透視方向調整即可。

所以說，不論照片的角度多么刁鉆，只要找準透視關系，就能分分鐘搞定模型啦！
