國內設計階段的BIM 工作通常是從擴初設計開始的,但是擴初設計的BIM工作需要做哪些內容,需要和設計怎么配合,需要做哪些工作,每個單位的要求和理解都不一樣,當然也沒有統一的標準。本期分享一份地產公司對設計院擴初設計階段BIM工作要求的會議紀要,來看看他們對擴初設計BIM工作要求。
1、建筑設計師xxx和BIM負責人xx分別介紹了下一階段的BIM工作的安排,包括投入的人員及時間安排。但根據我方對BIM工作的要求,還需增加人員的投入。
2、BIM工作不能停留在傳統的模式上,我方要求BIM工作要貼合項目實際,緊密配合目前設計工作,查找設計的不足并指出,重點部位的管線設計可以BIM先行,以BIM來指導設計。
3、我方對下階段召開的擴初評審會和施工圖評審會時的BIM上會模式進行了詳細說明并提出了要求,包含模型上會的內容及介紹方式等,并提供了一些成功案例的素材。
4、BIM工作要做扎實,做仔細,深入發現設計圖紙本身的問題,并將發現的問題及時反饋給設計,由設計師進行調整。實現BIM與設計的實時溝通,提高解決問題的效率。并把BIM發現的問題及協助設計師解決的問題進行梳理匯總,同時抄送BIM管理中心一份。
5、我方對BIM模型的深度和設置進行了要求。
①模型的深度要根據項目本身關注的重點問題來考慮,如:停車位上方的凈高問題,要求把停車位上空的降板和機電管線做詳細;各機房位置主要集中在R-S軸線處,要求要把出機房S-Q處走道的管線布置詳細合理。
②模型項目瀏覽器的設置要條理清楚。平立剖及三維視圖設置清楚,并與CAD圖紙實現聯動。

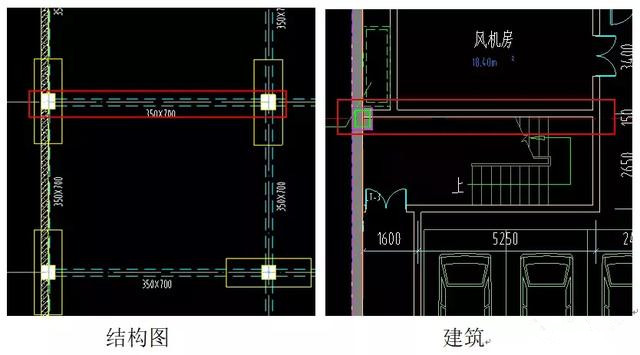

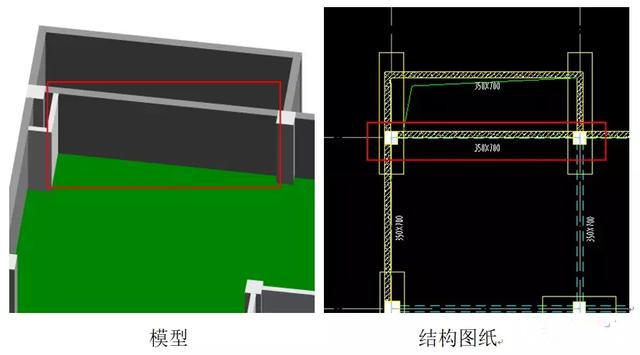

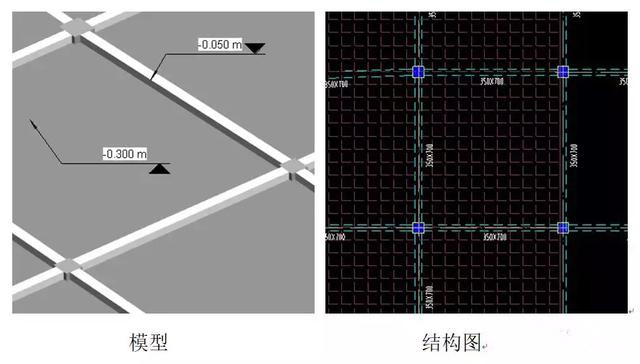

6、對已提交的地下室土建模型中存在的問題進行了說明。①內庭院等處的降板是否能滿足車位凈空要求;并且梁是否要隨板一起往下降。
②坡道上空蓋板的高度及做法是否明確。
③此處是鍋爐房泄爆口,從鍋爐房通往泄爆口的剪力墻是否多余。

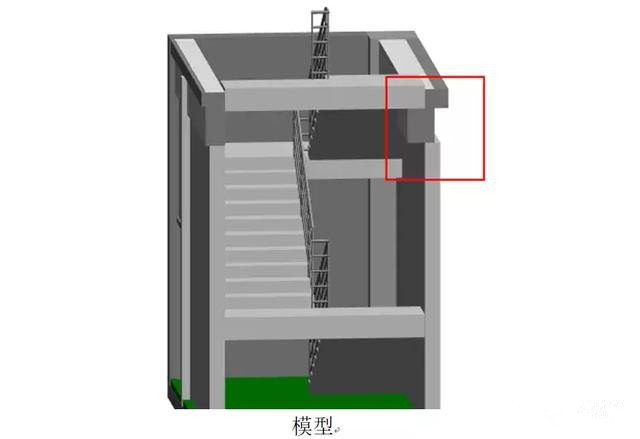

④樓梯處的梁墻不匹配等情況進行了說明。
