工廠三維設計和建模不僅可以幫助工程師們更好地規劃和設計工廠，還能提高效率、降低成本。利用先進的三維設計和建模工具已成為提高效率、降低成本的必備利器。本文將綜合介紹幾種在工廠設計和建造中廣泛應用的三維設計和建模工具，包括SubStation、OpenBuilding Designer、Prostructures、ContextCapture、LumenRT以及Synchro等，并探討它們?nèi)绾螏椭こ處熀驮O(shè)計師實現項目目標，提高工作效率。



工廠三維設計和建模的作用

工廠三維設計和建模是利用先進的軟件和技術來創建工廠的三維模型。這種模型不僅可以展示工廠的整體結構和布局，還可以包括設備、管道、電纜等細節。工廠三維設計和建模的重要性體現在以下幾個方面：

①提高設計準確性：通過三維模型，工程師可以更準確地規劃工廠的布局和設計，避免在施工過程中出現的問題。

②優化空間利用：三維設計和建模可以幫助工程師充分利用工廠內部和周圍的空間，提高生產效率。

③降低成本：通過提前模擬和優化設計，可以減少施工過程中的錯誤和重新工作，從而降低成本。

④提高安全性：工廠三維設計和建模可以幫助工程師發現潛在的安全隱患，并采取相應措施保障工人安全。

工廠三維設計和建模的工具和技術

1.Bentley Raceway and Cable Management (BRCM)



功能和特點：

· 電氣系統設計：支持繪制電氣系統布局圖、接線圖等，可以快速生成供電簡圖。

· 電纜管理：能夠?qū)﹄娎|進行管理和跟蹤，提高電纜系統的可靠性和安全性。

· 工程協作：支持團隊協作，多人同時編輯，提高工作效率。

應用優勢：

BRCM 可以幫助工程師們設計工廠的電氣系統，包括電纜布線和橋架設計。通過BRCM，工程師可以更快速、準確地設計工廠的電氣系統，提高設計效率。

2.SubStation/OpenPlant Electrical 變電及發電設計中國工具包



功能和特點：

· 短路電流計算：進行短路電流計算，幫助工程師評估電氣系統的安全性。

· 電氣設備布局：支持快速布置變電站和發電站的電氣設備，提高設計效率。

· 工程數據管理：管理電氣設備的數據，便于后續維護和管理。

應用優勢：

該工具包可以幫助工程師們設計工廠的變電站和發電站的電氣系統，包括電氣設備的布局和管理。通過該工具包，工程師可以更好地規劃和設計工廠的電氣系統，確保系統的安全性和可靠性。

3.OpenBuilding Designer（OBD）



功能和特點：

· 建筑模型創建：支持快速創建建筑結構模型，包括建筑結構、外立面等。

· 協作設計：支持團隊協作，多人同時編輯建筑模型，提高設計效率。

· 自動布局：根據設計要求自動生成建筑布局，節省設計時間。

應用優勢：

OBD 可以幫助工程師們設計工廠的建筑結構，包括建筑模型的創建和布局設計。通過OBD，工程師可以更快速、準確地設計工廠的建筑結構，提高設計效率。

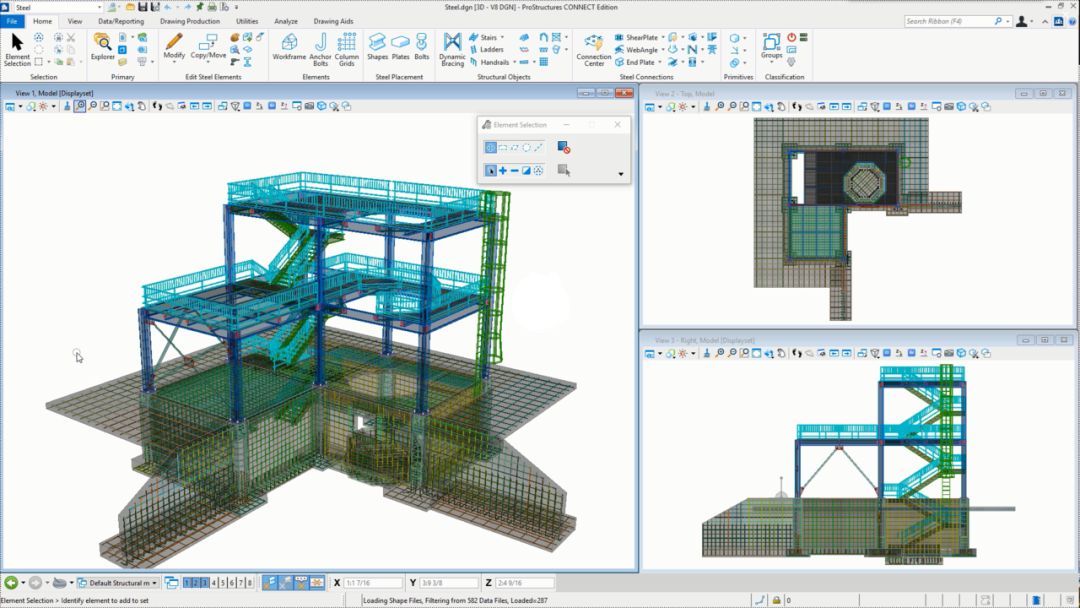

4.Prostructures（Proconcrete/ProSteel）



功能和特點：

結構建模：支持快速創建建筑結構模型，包括混凝土和鋼結構。

結構分析：進行結構分析，評估結構的穩定性和安全性。

施工圖紙生成：生成結構施工圖紙，便于施工人員進行施工。

應用優勢：

Prostructures 可以幫助工程師們設計工廠的結構，包括混凝土和鋼結構的建模和分析。通過Prostructures，工程師可以更好地規劃和設計工廠的結構，確保結構的穩定性和安全性。

5.ContextCapture



功能和特點：

· 快速生成實景環境模型：使用普通照片即可生成高質量的三維實景模型，無需昂貴的專業設備。

· 可擴展的計算能力：支持處理大量照片，快速生成高精度的實景模型。

· 整合地理參考數據：結合地理參考數據，提供精確的現實環境背景。

應用優勢：

ContextCapture 可以幫助工程師們快速生成工廠現場的實景環境模型，為工廠設計和規劃提供精確的現實環境背景。通過ContextCapture，工程師們可以更好地了解工廠現場的環境特點，從而優化工廠設計和規劃。

6.LumenRT



功能和特點：

· 實時可視化：將數字化的特性與基礎設施模擬設計整合，創造震撼的視覺效果。

· 模擬交通實況：模擬各種車輛、移動的人、搖曳的樹木等元素，讓基礎設施模型更有生氣。

· 交互式演示：使用LiveCubes與所有利益相關方共享交互式、呈現三維虛擬實境的演示。

應用優勢：

LumenRT 可以幫助工程師們創建具有吸引力和影響力的工廠設計可視化效果。通過LumenRT，工程師們可以更好地展示工廠設計方案，吸引利益相關方的關注，促進項目的推進。

7.SYNCHRO



功能和特點：

· 四維可視化規劃：創建、分析、編輯、報告和管理項目的媒介，提高項目管理效率。

· 數據互用性：推動建筑行業從傳統的二維規劃演變?yōu)楦叨葏f(xié)作和高效的四維可視化規劃。

· 施工進度報告：在iPad上為團隊提供四維進度報告和資源狀態，提高施工管理效率。

應用優勢：

SYNCHRO 可以幫助工程師們對工廠建設項目進行全方位的規劃和管理。通過SYNCHRO，工程師們可以更好地分析、編輯和跟蹤整個工廠建設項目，提高項目管理效率。

工廠BIM應用動畫展示


唐山鍋爐廠BIM應用——鍋爐房漫游1


唐山鍋爐廠BIM應用——鍋爐房漫游2


唐山鍋爐廠BIM應用——鍋爐房漫游3


松陽鍋爐BIM應用——鍋爐房漫游

通過工廠三維設計和建模以及BIM技術綜合應用，我們可以為您的工程項目提供更好的規劃和設計方案，幫助您提高效率、降低成本。如果您對工廠三維設計和建模有任何需求或疑問，歡迎隨時聯系我們。
