今天我們來學習Synchro PRO的第六節課程節點動畫2：打樁機打樁。

和塔吊一樣，打樁機也是施工中的常用施工機械，我們也可以使用創建3D路徑制作打樁機的打樁節點動畫。

1）導入模型

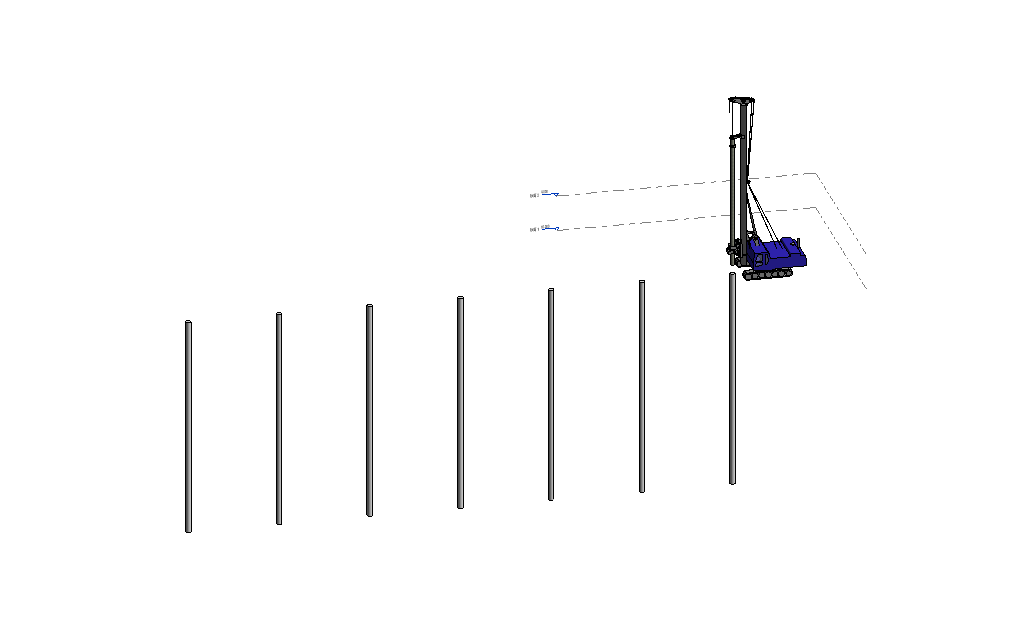

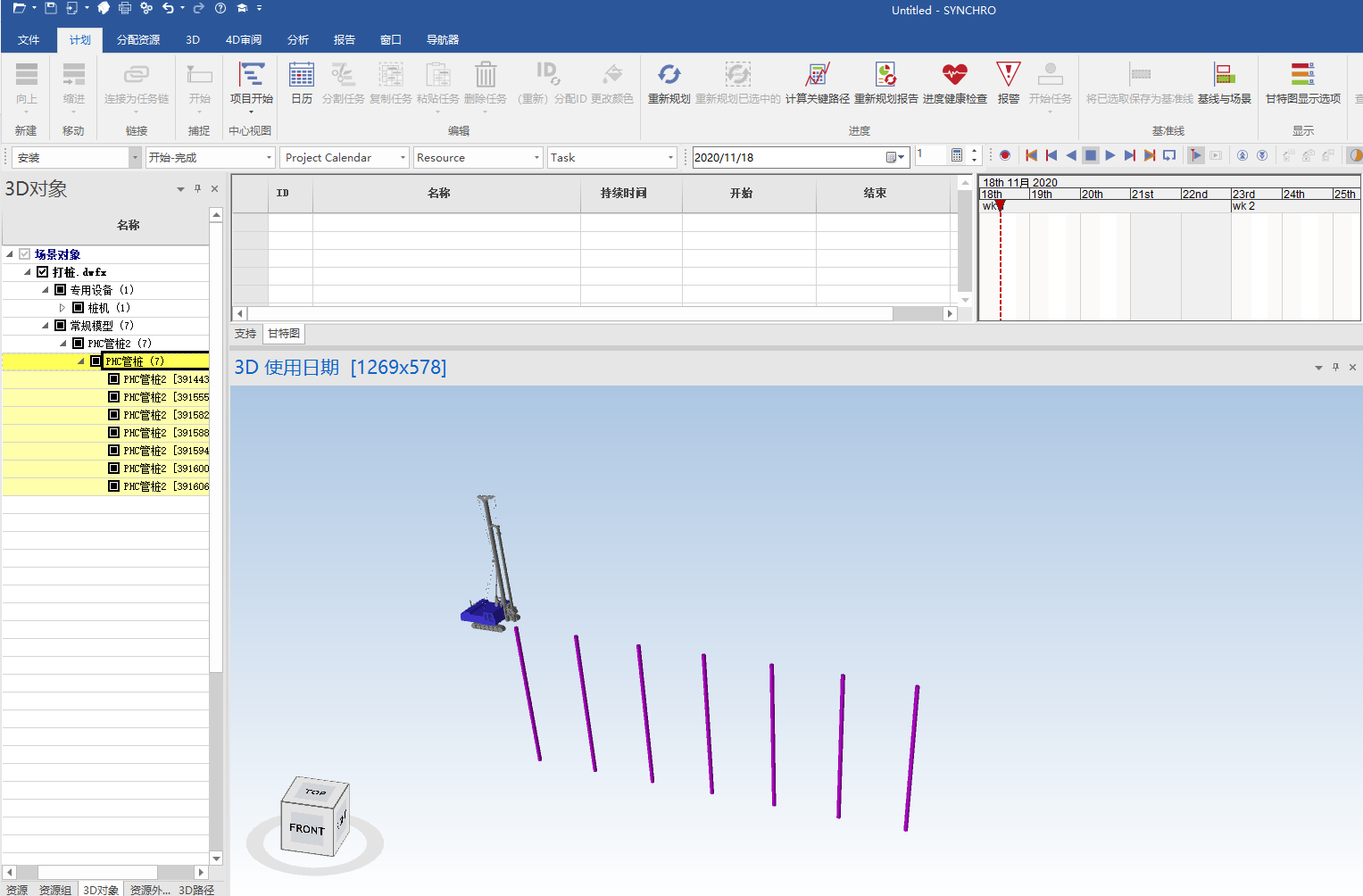

    將打樁機和樁模型導入到synchro中。

2）模型資源化

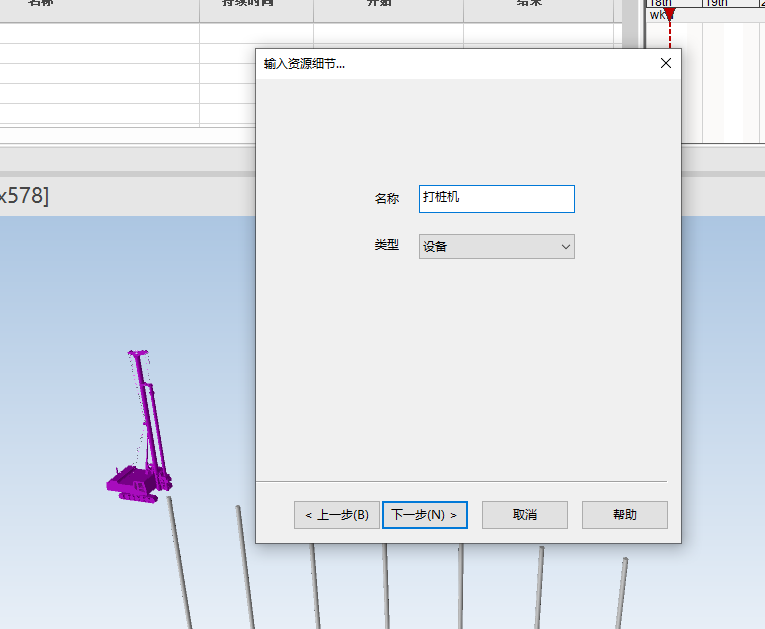

將打樁機資源化。

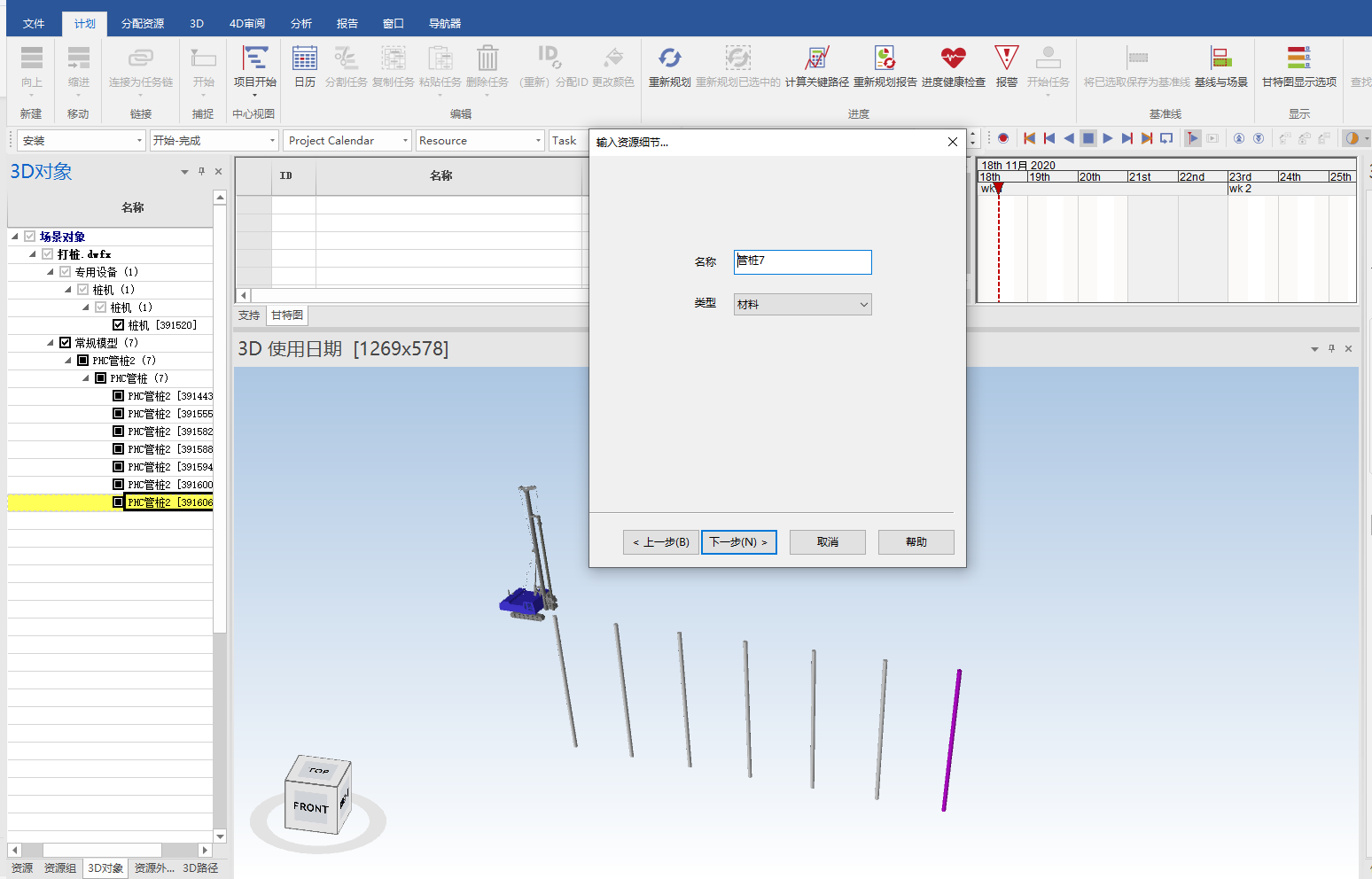

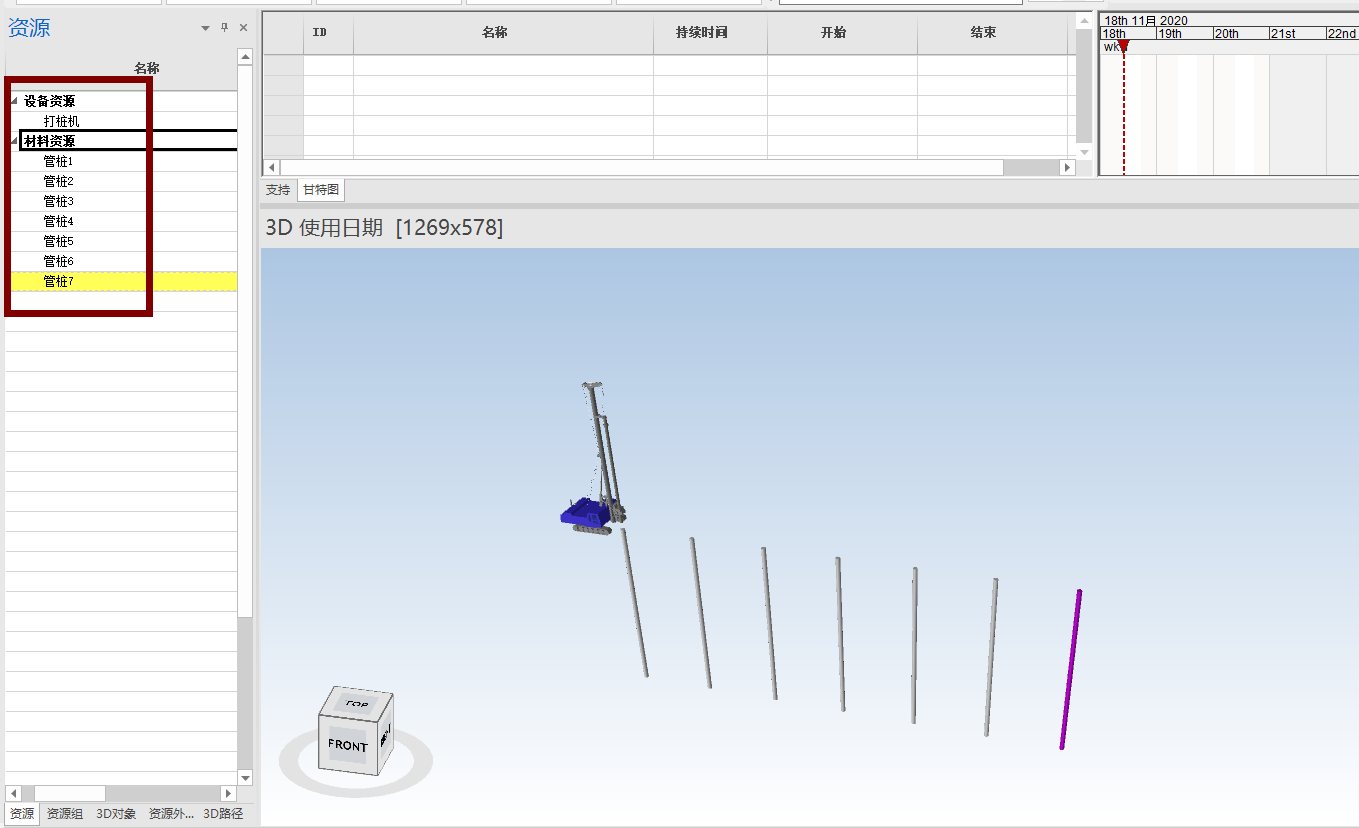

并將模型中的7根樁分別資源化。

3）創建任務

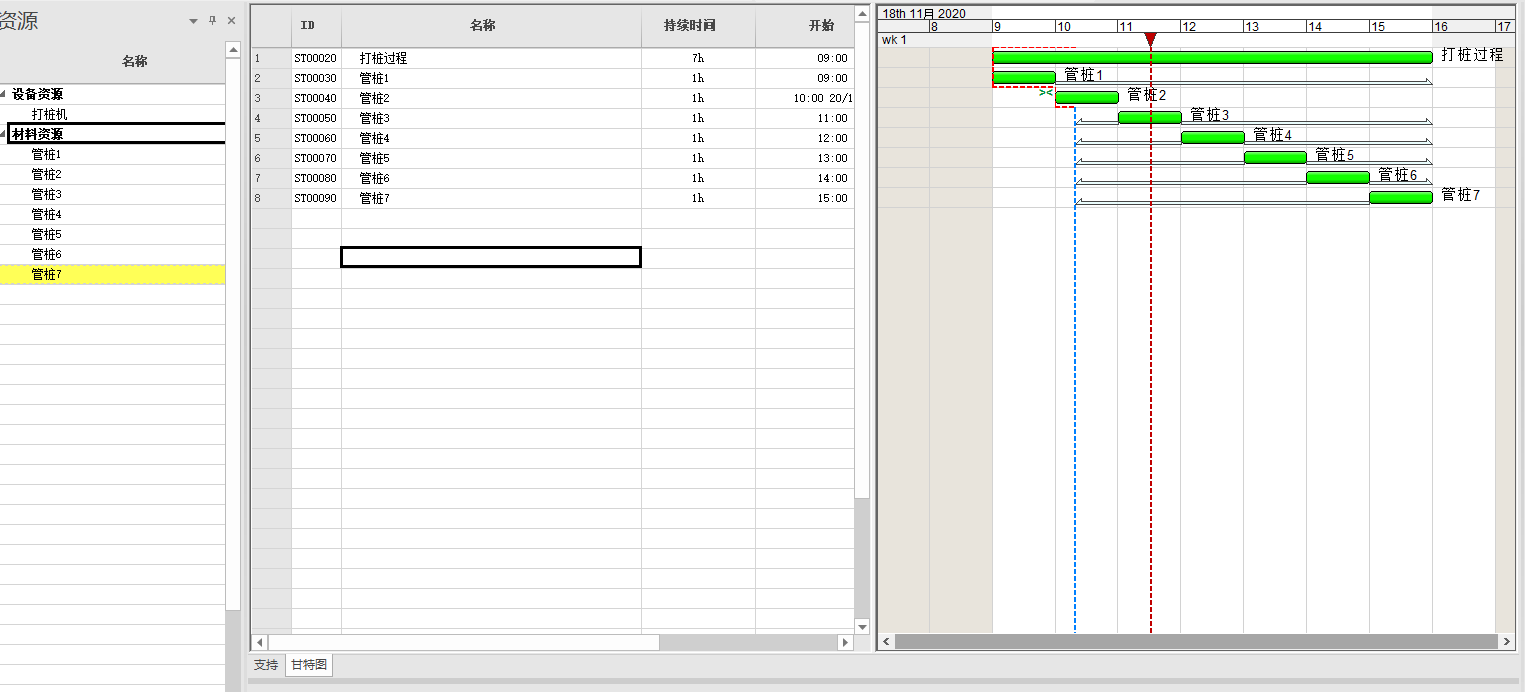

創建打樁過程和打入每根樁的任務（如打入一根柱1個小時，總共7根樁，那么總的打樁過程為7小時）。

4）指派任務

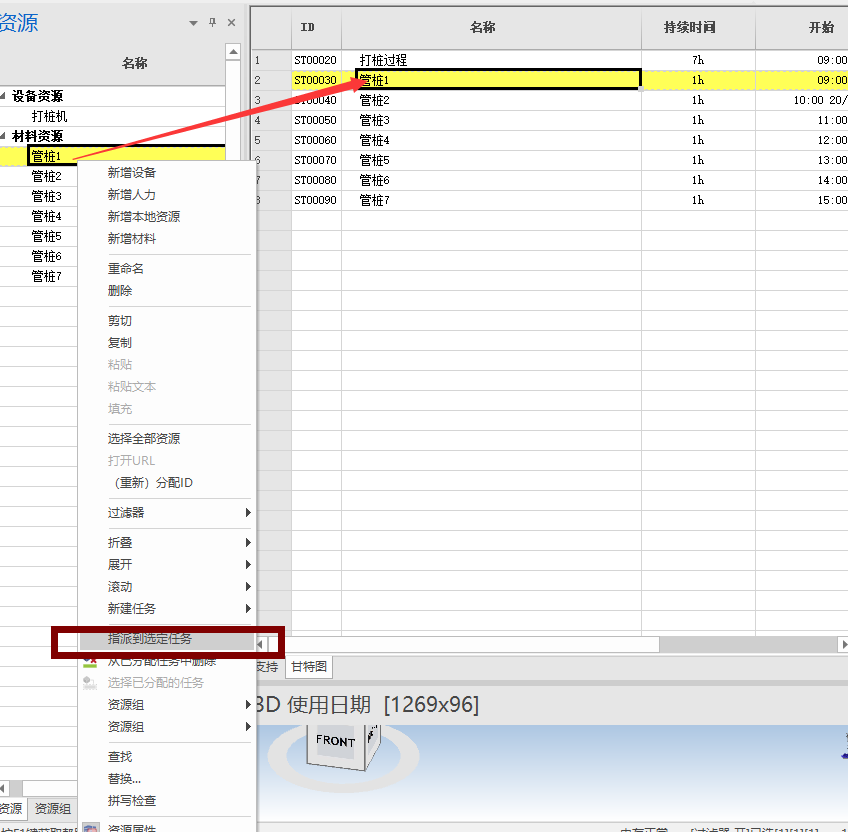

將資源指派為任務，將每根樁指派到相應的任務。

5）資源外觀配置

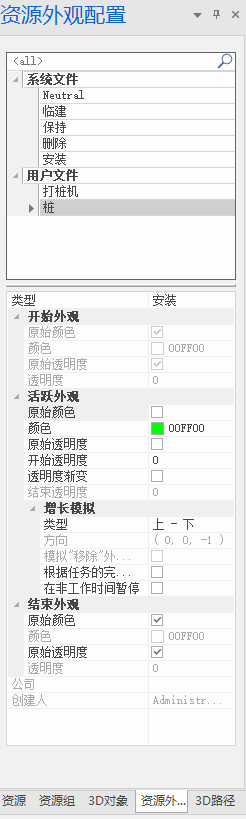

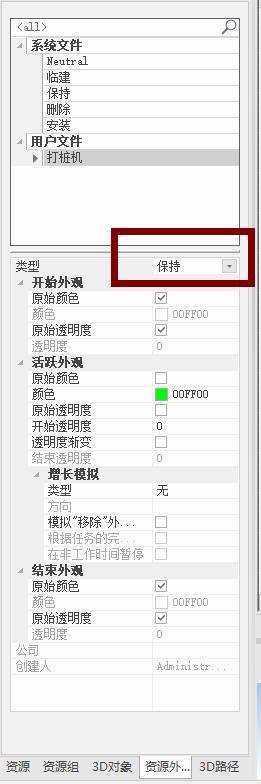

首先新建打樁機的外觀配置，因?yàn)榇驑稒C(jī)是一直存在的，所以將類型設置為無，同樣增長模擬類型也設置為無，也可將活躍外觀設置為原始顏色。

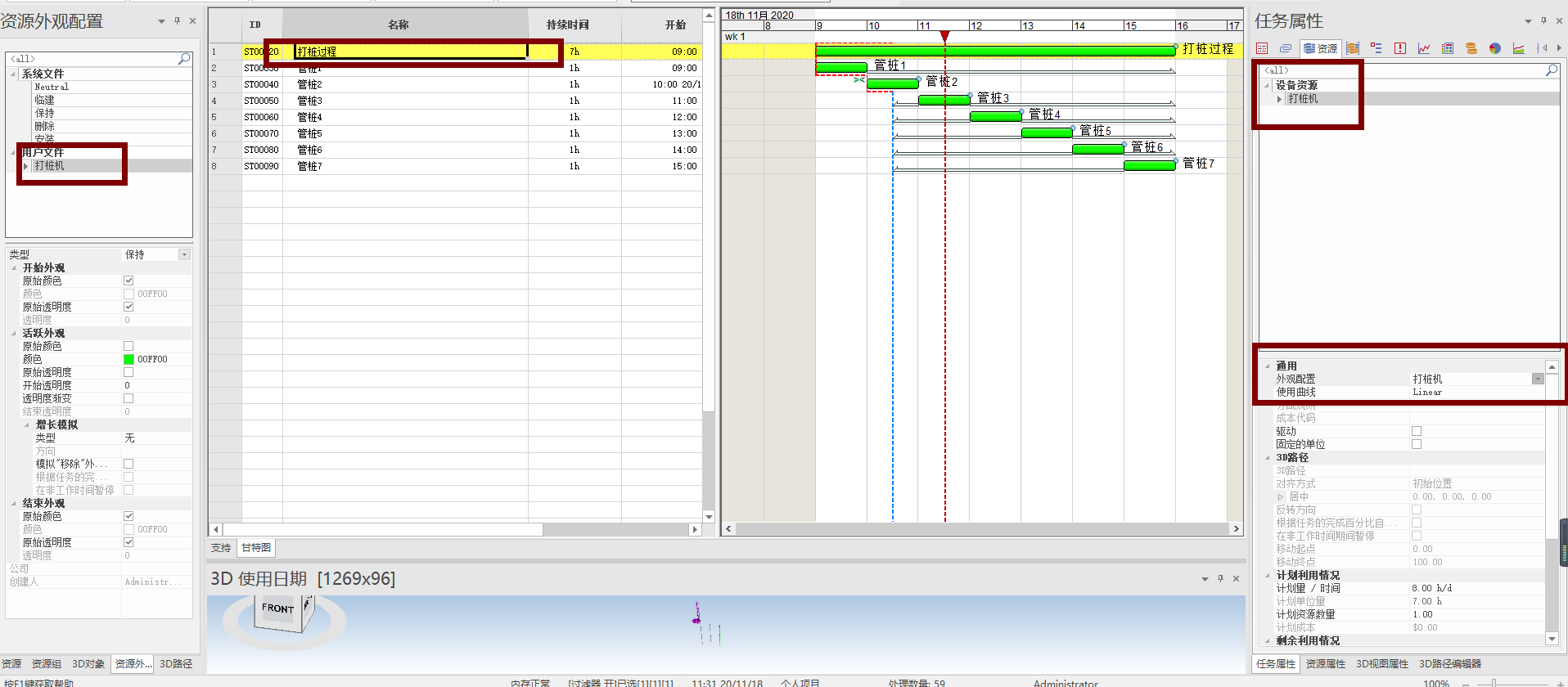

設置完成后，選擇打樁機更改外觀配置為剛剛設置完成的外觀配置。

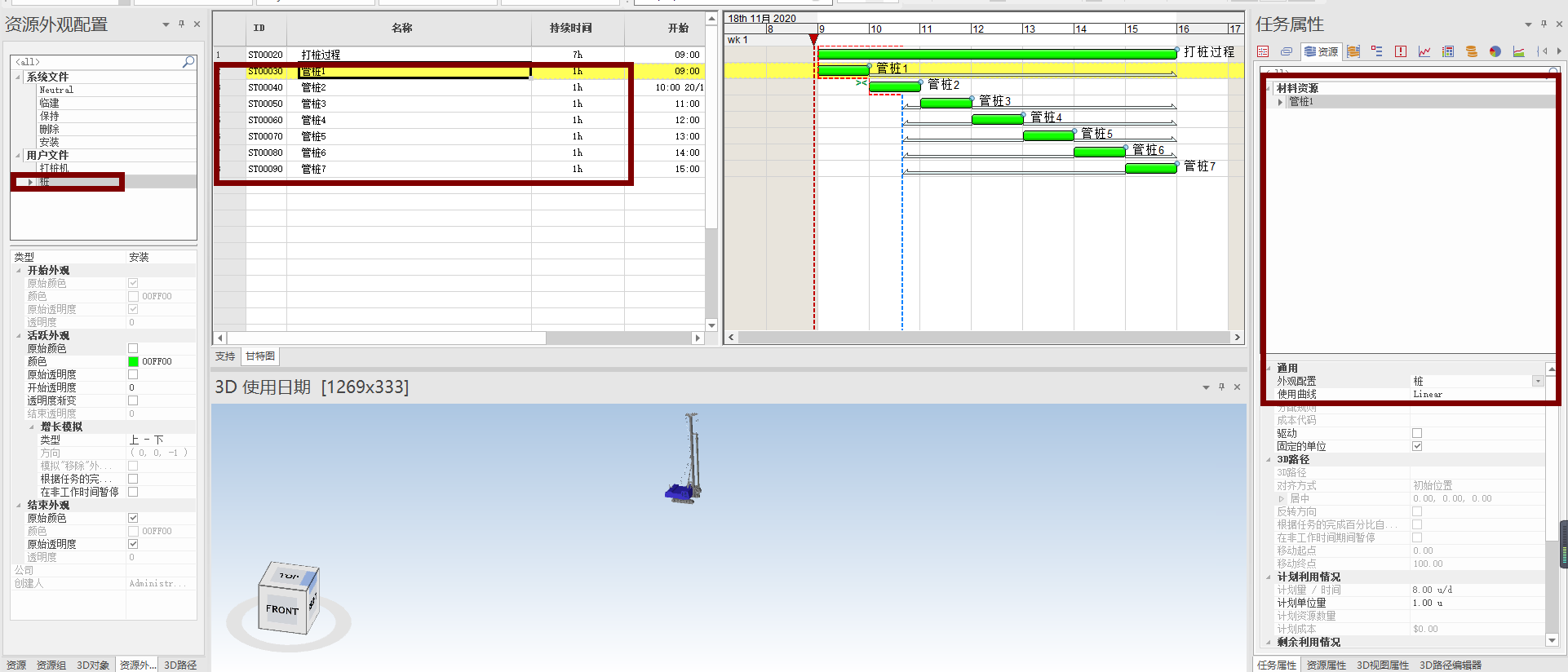

然后新建樁的外觀配置，因?yàn)榇驑妒菑臒o(wú)到有的過程，所以將類型設置為安裝，并且打樁是從上外下，所有增長模擬的類型也要設置為“上-下”。

設置完成后，將每根樁更改外觀配置為剛剛設置完成的外觀配置。

6）創建3D路徑

設置完成資源外觀配置后每根樁都會根據任務時間依次進行打樁，接下來就要?jiǎng)?chuàng)建打樁機行駛的打樁路徑。

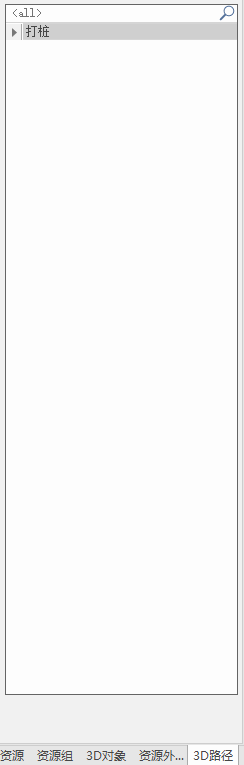

新建3D路徑。

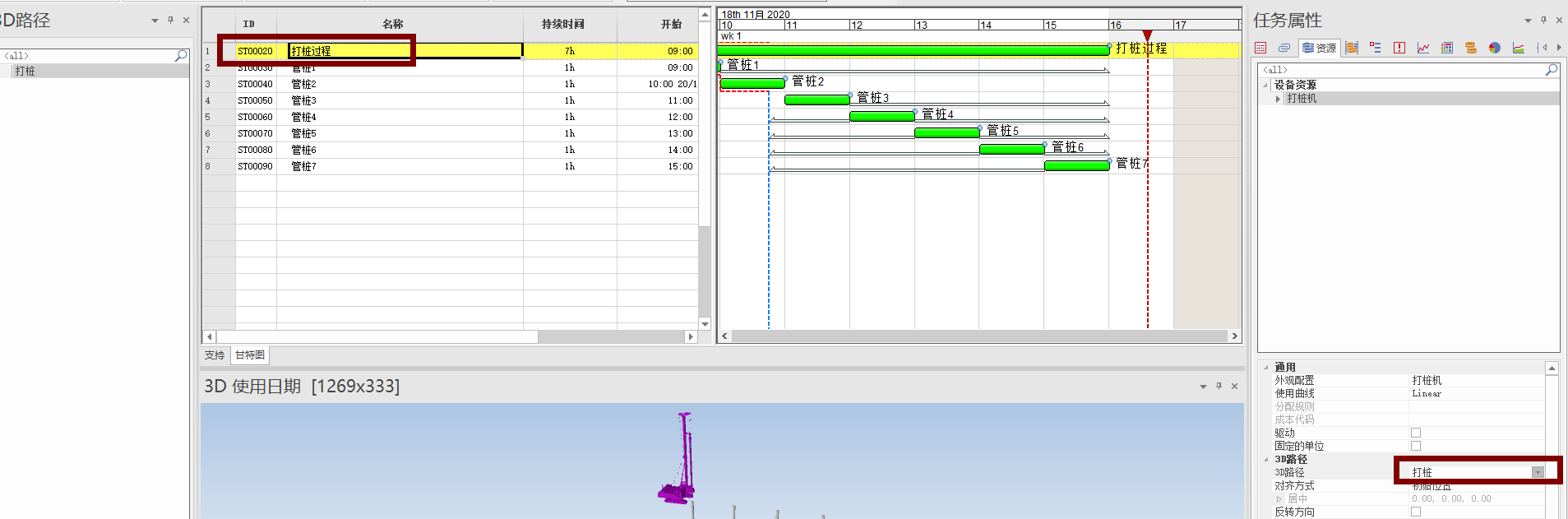

將“打樁過程”任務中的“打樁機”資源的3D路徑更改為剛剛新建的3D路徑。

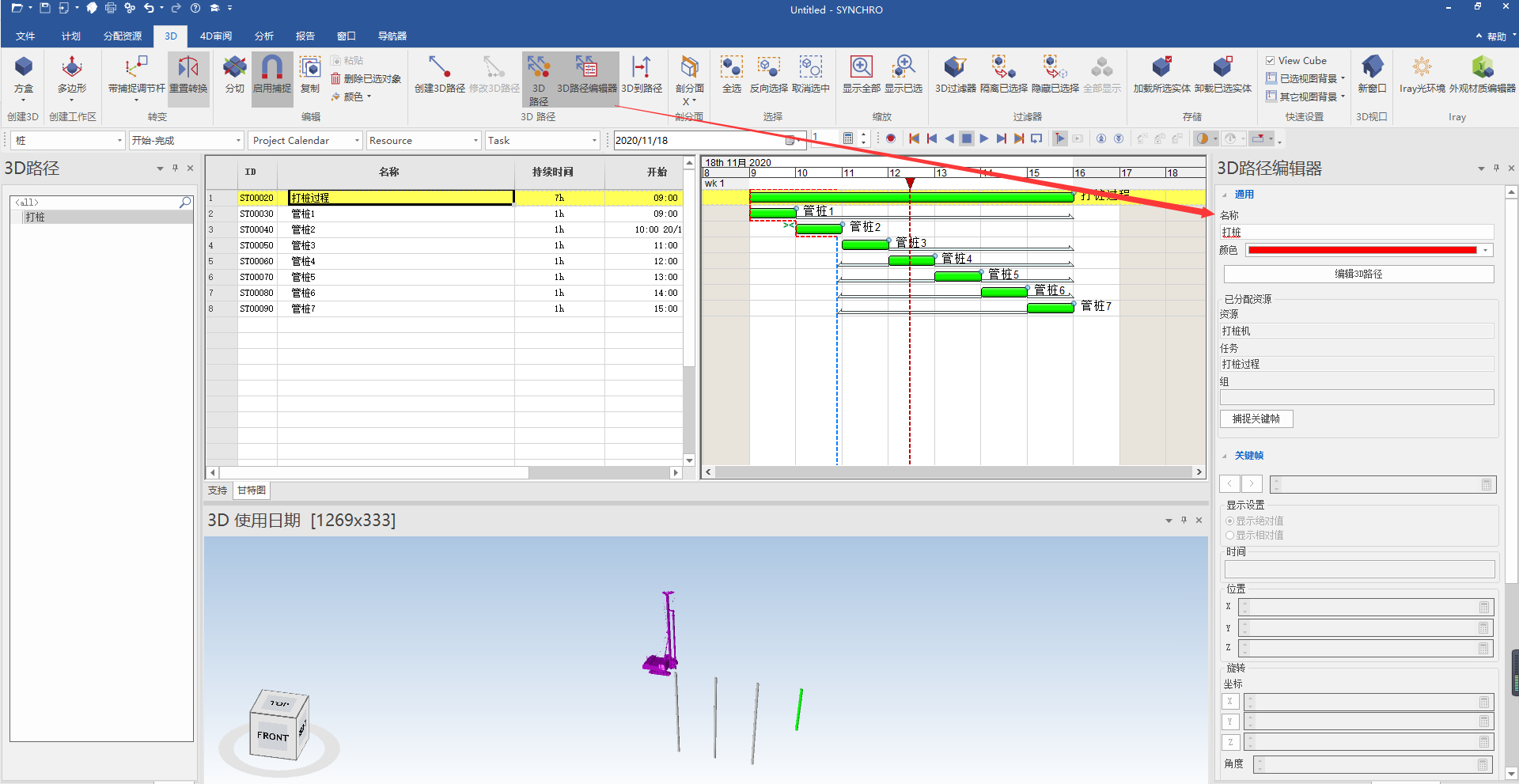

進入到3D路徑編輯器。

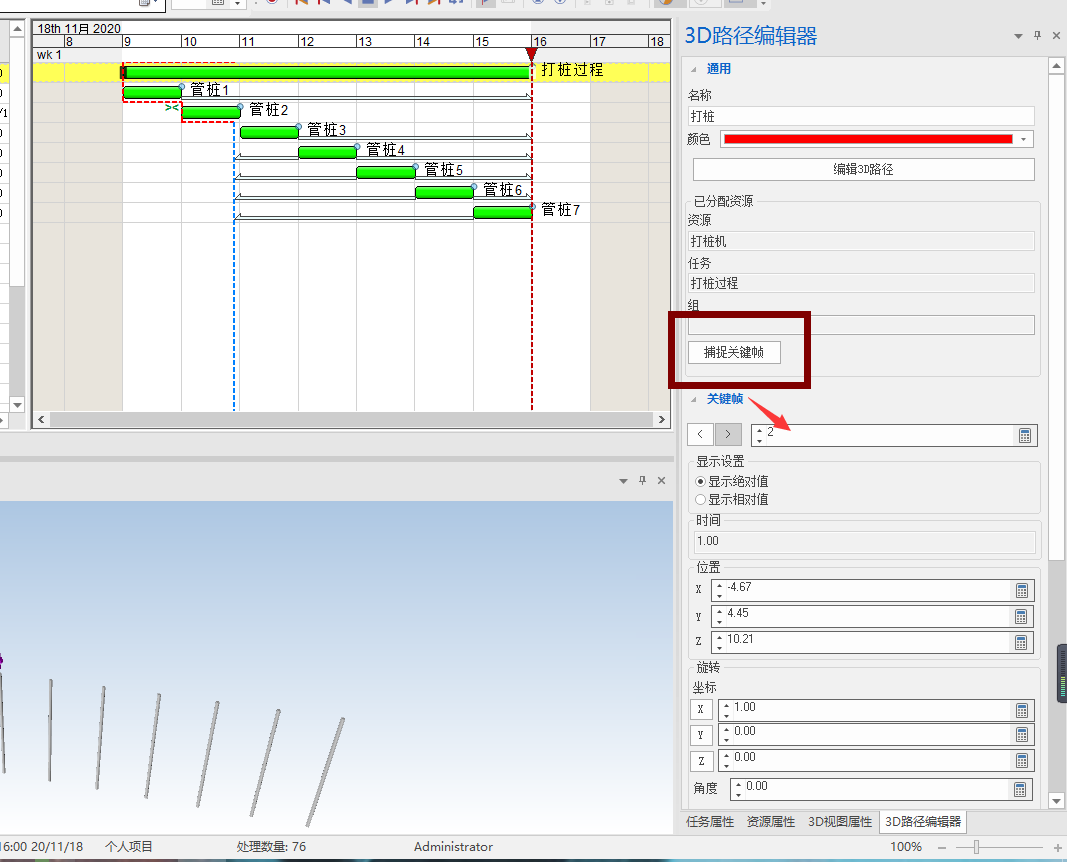

點擊捕捉關鍵幀，并選擇關鍵幀2。

對關鍵幀2的位置進行修改，點擊“編輯3D路徑”。

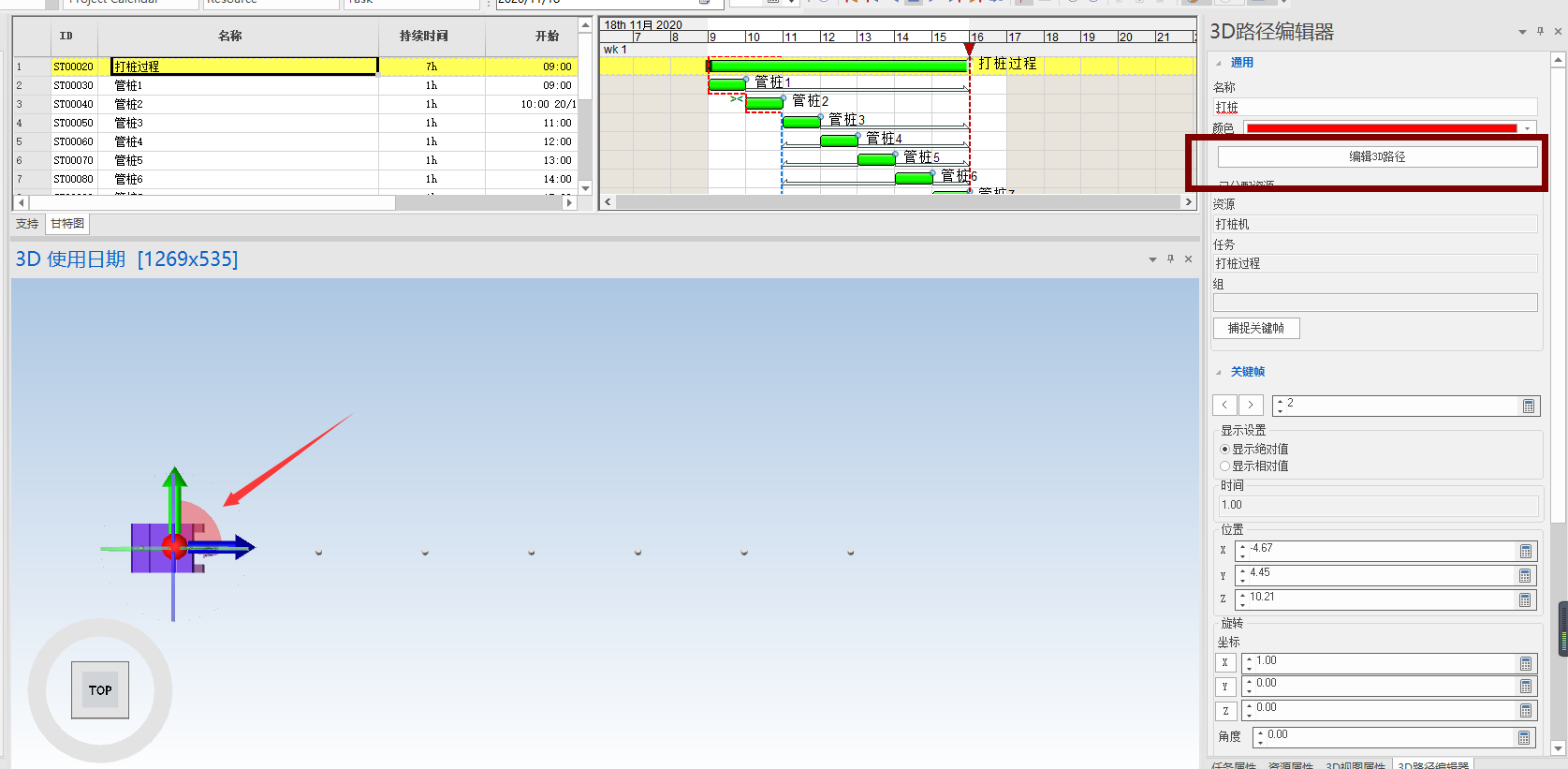

拖動坐標軸到最后一根樁的位置，點擊捕捉關鍵幀，就創建好打樁機的行駛路徑。

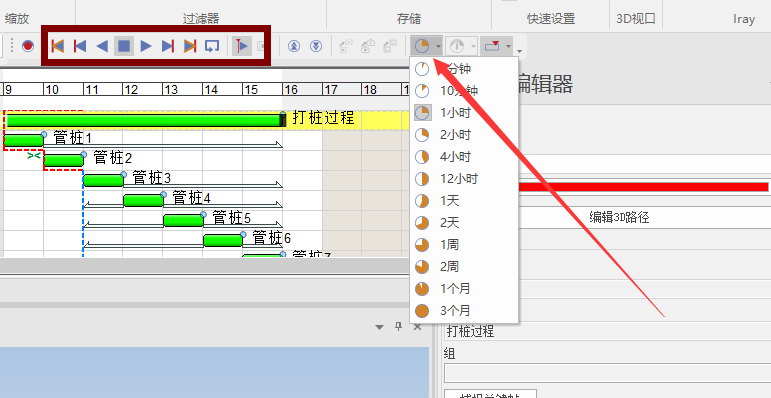

點擊播放可查看，點擊圖標可以選擇播放速度。
