三維模型精度要求

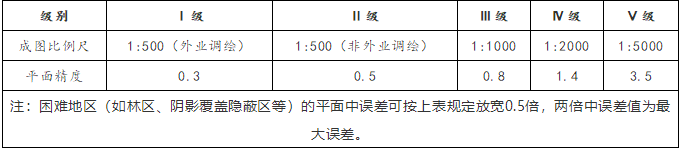

1.三維模型平面精度要求如下（單位：米）

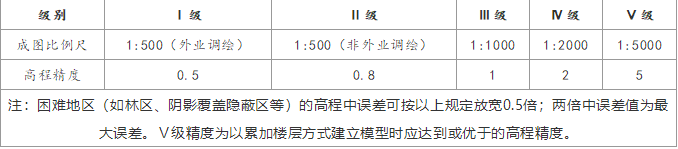

2.三維模型高程精度要求如下（單位：米）

三維建模精細模型級別標準說明

Ⅰ級和Ⅱ級一般是指精細模型

精細建筑

精細模型建模要求

• 需精細建模，外形、紋理與實際建筑相同，建筑細部（如：屋頂結構，建筑轉折面，建筑與地面交界的鋪地、臺階、柱子、出入口等），以及建筑的附屬元素（門廳、大門、圍墻、花壇等）需做出；
• 精細模型建筑應與照片保持一致，應避免整個墻面一張貼圖，損失了模型的立體效果；需注意接地處理，例如玻璃不可直接戳在地上；該有的臺階、圍墻（含柵欄、大門）、花壇必須做出；建筑的體量應與照片一致；貼圖除屋頂貼圖以外其余的貼圖必須采用實地采集的紋理貼圖。
• 面數限制：精細模型控制在5000個面，在模型結構精細程度允許的情況下面數盡可能少，看不到的面都刪掉，個別復雜模型面數可以稍微提高。
• 精細模型建筑結構≥0.3米需要用模型表現出其結構，<0.3米可用貼圖表現其結構。

Ⅲ級一般是指標準模型

標準模型建筑

標準模型建模要求

• 紋理與實際建筑相同，一些小的幾何結構允許采用貼圖來表現，但所有貼圖均要求比較清晰美觀；
• 對于標準模型，整體、細節的顏色、形狀都應與實際保持一致；
• 面數限制：標準模型控制在2000面以內。
• 標準模型建筑結構>=0.8米需要用模型表現出其結構，<0.8米可用貼圖表現其結構。

基本模型

基本模型建模要求

• 模型結構基本正確，表現出基本形狀，能夠通過該特征明顯辨認，實地采集紋理貼圖，紋理表現的層數應與現狀基本吻合；對于建設城市規劃區域、成片低矮平房（如城中村）、老式小區、待拆遷區域、周邊區域等區域，可以整片處理，簡化不可見的面片；
• 基本模型建筑則不需面面俱到、細致到所有細節；
• 面數限制：基本模型建筑控制在800個面以內。

成果質量控制

1.模型數據檢查應包括下列內容：

（1）模型數據的完整性。應包括地形模型、建筑要素模型、交通設施模型、管線模型、植被要素模型和其他要素模型等的錯、漏情況。

（2）模型制作的準確性、合理性。應包括模型數據的平面位置、高度、形狀、比例等幾何精度的準確性，模型在場景中表達邏輯正確以及各級別模型優化制作的合理性檢查等。

（3）模型紋理、貼圖的準確性、完整性、協調性。應包括模型紋理的準確性、清晰度以及紋理與幾何模型的一致性檢查等。

（4）各建模單元接邊的正確性、合理性檢查。

（5）模型及紋理數據命名的正確性、規范性檢查。

2.整體效果檢查應包括下列內容：

（1）地形模型表現應真實，模型應準確反映出建模物體的形狀、質感、色彩、明度以及明暗關系。（2）建（構）筑物表現應真實無誤，模型應準確反映出建模物體的高度、形狀、質感、色彩及明暗關系。

（3）交通設施表現應真實無誤，模型應準確反映出建模物體的高度、形狀、質感、色彩及明暗關系。（4）交通附屬設施表現應真實、完整，模型應準確反映出建模物體的形狀、質感、色彩及明暗關系。（5）道路沿線植被及各類綠地中的公共景觀植被的表現應真實，模型應準確反映出建模物體的位置、高度、分布、樣式、質感及色彩等。

（6）水系要素模型應準確反映出建模物體的形狀、質感、色彩、水紋等信息。

（7）其他要素模型要素應真實、完整，模型應準確反映出建模物體的位置、高度、分布、樣式、質感及色彩等。

（8）場景整體色彩、光照效果應協調一致。

3.屬性數據檢查驗收應包括下列內容：

（1）屬性數據的正確性。

（2）屬性數據的完整性。

（3）屬性數據的現勢性。

4.文件及相關資料檢查驗收應包括下列內容：

（1）文件資料應齊全，相關說明、附圖、簽章等應完整、清晰。

（2）文件資料內容應合理、可靠。

（3）自檢報告的內容應完整，表述應清楚，報告分析結論應合理等。
