上海首棟裝配式建筑BIM應用項目信息：上海市浦東新區惠南新市鎮17-11-05,17-11-08地塊23號樓

建設地點：上海市浦東新區惠南新市鎮

建成時間：2015年6月

建筑面積：9755.24平方米

建筑高度／樓層：37.7米／地上13層，地下1層

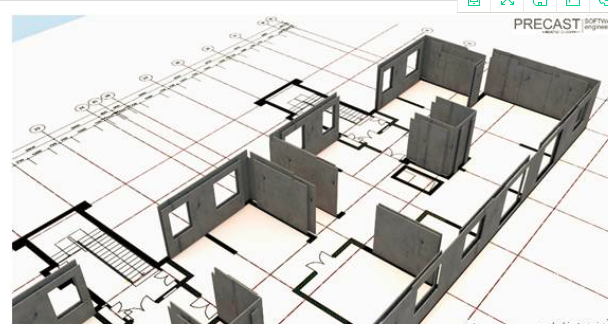

1、轉換預制構件

裝配式BIM軟件-PLANBAR將建筑模型轉換成預制構件，在原始的空間位置上將預制構件拆分出來，從源頭上解決構件碰撞，避免再次進行BIM碰撞檢查，節省時間，節約成本。

2.墻板模塊應用 裝配式BIM軟件PLANBAR提供所有常用疊合墻板模塊，實現快速高效準確拆分。

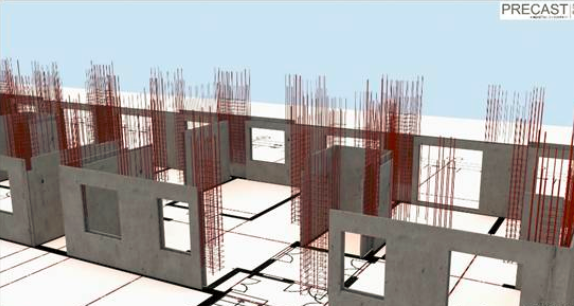

3. 3D配筋應用bentley PLANBAR強大的鋼筋表達能力，實現高效3D配筋

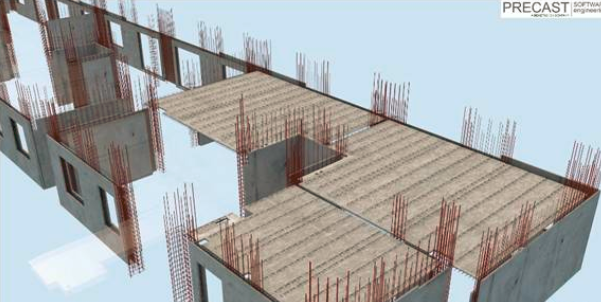

4.預制樓板PLANBAR高效、準確、智能設計預制疊合樓板

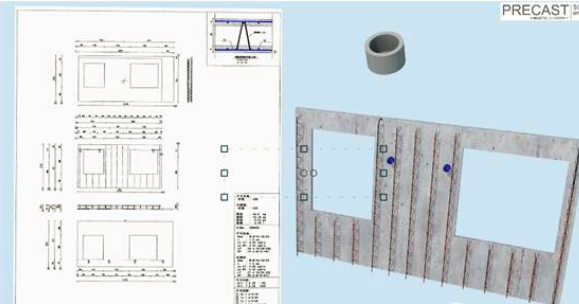

5.圖模聯動PLANBAR圖紙與模型的實時聯動，讓兩者在任意時刻保持一致，保證設計圖紙質量，提高工作效率。

6.關注細節PLANBAR 2D繪圖與3D模型的獨特結合，清晰表達構件的每一細微處，將錯誤降到最低，最大限度地避免預制構件返工的風險。

7.數據輸出

PLANBAR模型輸出數據，交付工廠，實現自動化生產

艾三維技術集團旗下品牌艾三維專研BIM領域10年，專注為基礎設施工程生命全周期提供BIM軟件解決方案。

需要了解BIM技術解決方案，咨詢艾三維 4000333136
