如何進行BIM深化設計，怎么在實際項目中開展？
2022/12/02
隨著BIM技術的應用和推廣，越多越多設計院和設計單位意識到，利用BIM技術進行深化設計，能使整個建造過程更為簡單和精確。
傳統深化與BIM深化
在傳統的深化設計中，由于二維設計軟件本身的局限性，信息量少，可視能力差等，使得設計人員即便具有很強的空間想象能力和專業知識，在實際工程中也不可避免出現錯誤、遺漏、碰撞等情況。且在深化設計圖紙向下流轉的過程中，往往還需要配合講解，并輔以手繪來說明。事實證明，采用二維設計軟件進行深化設計，不僅效率低，準確率也難以保證。
利用數字化技術建立BIM的模型，不僅能呈現與現實一致的虛擬模型，模型中還包含與實際情況一致的建筑工程信息庫（建筑物構件的幾何信息、專業屬性及狀態信息，和非構件對象的狀態信息），有效的解決二維深化過程中經常遇到的多種問題，使設計變得可視化。

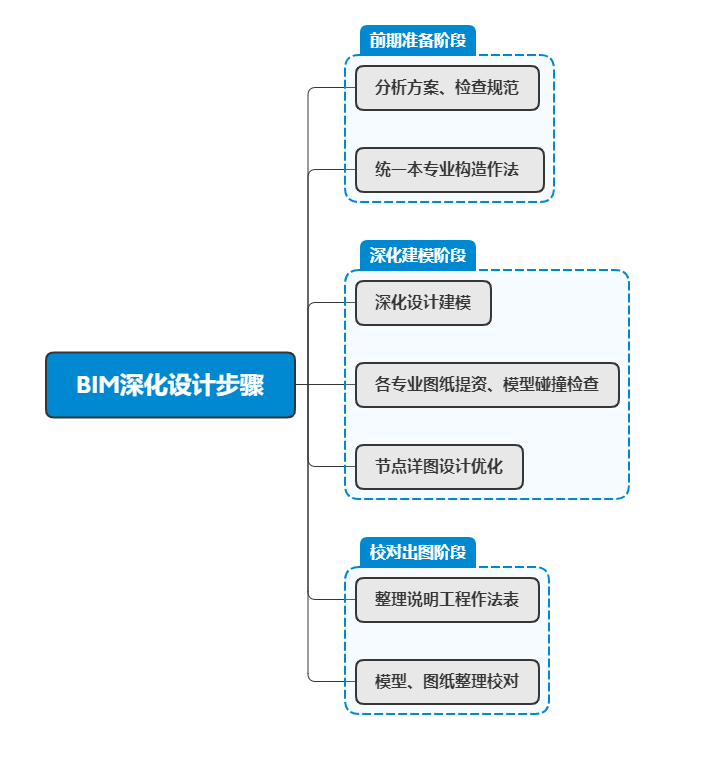

BIM深化步驟
一.前期準備階段
1.分析方案、檢查規范
在深化分析之前，仔細分析方案，對照相關的規范，檢查有無違反規范的地方。如果有違反規范的地方，在深入設計時是要修改的，而且這種修改一般量都會比較大，也容易造成其它專業工作量的增加，得不償失。
Tip：形成逐一檢查規范的習慣、加強平時規范的積累，并形成記錄文檔。
2.統一本專業構造作法
包括面層、內、外墻作法，結構降板高度、門窗選材等，都需要定好該項目出圖方式。同時將尺寸定死，并推敲平面、立面與之對應的表達，包括平立面怎么畫，與軸線的定位尺寸等，這也是基礎性的工作。
因為節點做法在深入施工圖設計前不定好，帶來的修改量也是很大的。但這并不是說要先畫節點，而是通過模型推敲好立面的作法就可以了。
二.深化建模階段

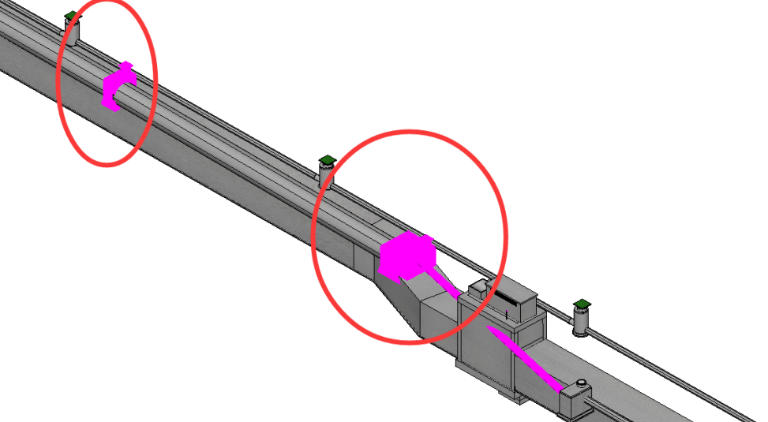

有兩個過程：設計建模——圖紙標注，這里要重點考慮的就是專業配合的問題，要進行模型相互提資。
1. 首先通過專業碰頭會確定以下幾個主要事項：
確定模型如何進行劃分，統一建模標準和命名方式；明確各專業在該階段需要做到的建模深度。
1） 結構專業要定出柱位。結構布置方案是一個初步方案，結構還需仔細計算才能確定截面尺寸。所以結構專業可以暫估一下截面尺寸提供給建筑。這個過程同時也可以確定建筑方案在結構方面的合理性。
2）設備專業要給出水、電、暖通管線走線的方案。建筑專業要了解。
3）通過與其它專業討論，進而確定合理的層高，設備用房位置、管道井的位置大小等。
2.第一次提資要提供準確關系的模型
這要求建筑專業必須先完成基礎的模型，細部尺寸不要標注，但是構件一定要畫到位。前面所作的一些基礎性的工作，比如統一作法，節點作法等草圖一定要提供給其它專業，尤其是結構專業。
三.校對出圖階段
根據其它專業的反饋以及在做詳圖過程中發現的問題，對模型進行調整。
1.標注門窗洞口尺寸（內外門窗），將所有的平面圖都標注完。這里注意，做某一項工作的時候，就把所有圖紙的這項工作都做完，不要一張一張的畫，那會比較亂，容易出現紕漏。
2.標注細部構件尺寸，最好也分步驟，比如陽臺、凸窗、立面造型構件。
3.進行節點索引，要注意節點要從上到下的順序來標比較好，若是同一位置，在平、立、剖上全注完后再注另一個同一位置的平、立、剖。
4.進行圖面文字索引，比如樓梯、廚衛、立面材料、顏色標注、作法標注、層面作法標注。
5.標注門窗編號，在這個過程中，作門窗編號的人員一定要將平、立、剖都要看，發現問題就在圖上用云線標注一下。最好將門窗編號與節點設計同時進行，這個過程實際上能達到一個核對的作用。
BIM深化實例：湖北鄂州花湖機場轉運中心BIM施工深化設計案例
