Revit中如何做到多鋼筋的標注。

配筋圖顯示了特定結構或構件中所有加強元素的位置。具體的混凝土施工圖繪制方法多種多樣，而且不同國家甚至不同設計公司都有各自的繪圖風格。

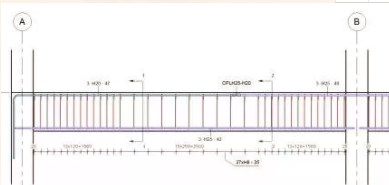

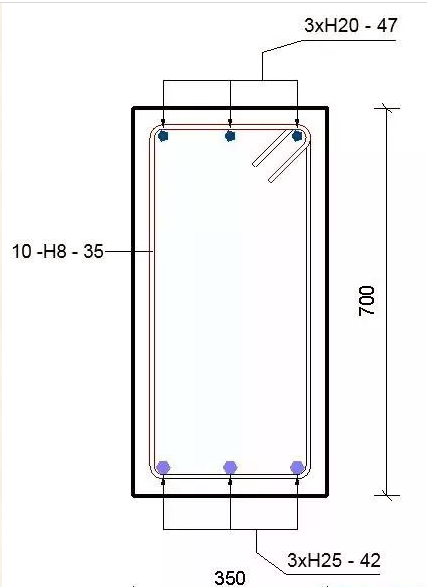

　　Revit中的鋼筋帶有可以通過預定義的、用于讀取鋼筋設置的標簽(族)來讀取內容的特性，【Revit】能夠自動對其進行標記，您也可以手動標記。多鋼筋的標注顯著改善了鋼筋詳圖設計的流程。多鋼筋的標注使您可以通過一條注釋對多根鋼筋和鋼筋設置進行標記。

您可以通過這些多鋼筋的標注，標記某一項鋼筋設置中的每根包含以制造和建設所的詳細注釋的鋼筋，由于這項功能，圖紙的繪制生成變得順利很多，生產率也能大幅提高。

如果您想在Revit中使用這項功能，您需要進入Annotate(標注)選項卡 -> 標記面板，在Multi-Rebar(多鋼筋)下，您可以發現如下兩個工具：

　　Aligned Multi-Rebar Annotation(對齊的多鋼筋標注)

　　Linear Multi-Rebar Annotation(線型多鋼筋標注)

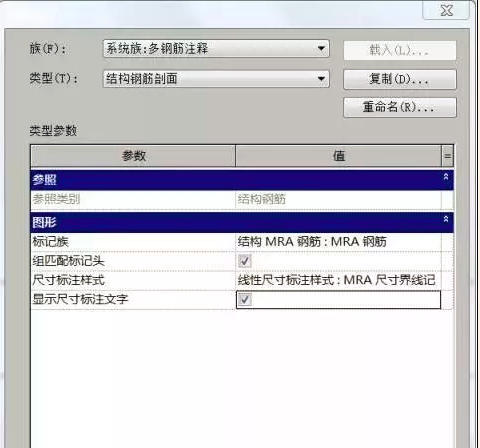

一旦運行其中某個工具，您只需選擇鋼筋設置或者個別鋼筋，就可以對它們進行單一化標注。像別的選項卡一樣，您也可以修改多根鋼筋的標注。多根鋼筋標注族屬于Revit的系統族。在Type Properties(類型屬性)中，您可以找到易于配置和調整的標記族和尺寸風格。
