前言

又是分享插件的時候了，插件無非就是要好用、實用，最重要的是要免費，國內插件動則就上萬，這是個人無法承受的，有些企業也舍不得購買，俗話說：要想馬兒跑得快，又不想給馬兒吃草，例如：本來5分鐘能搭建完一棟住宅的結構模型，偏偏利用常規畫法搞個2、3天才建得完，往往我們更多的是利用模型進行后期的相關應用，而不在于模型本身，當然模型本身LOD也是非常重要的，這就需要我們的建模人員要具有一定的專業素養、設計經驗與施工經驗，這樣的模型出來質量才高，應用點更多

插件分享

今天艾三維軟件帶來的是一款Revit明細表升級版，它能做什么？

1、快速按樓層統計房間凈面積、總面積、面積計算表達式、面積計算簡圖，輸出報表(支持Excel直接輸出）

2、快速分類匯總統計整個項目圖元材質工程量、體積工程量、面積工程量、長度工程量、周長工程量.......輸出報表(支持Excel直接輸出）。

3、快速統計具體某個房間圖元材質工程量、體積工程量、面積工程量、長度工程量、周長工程量.......輸出報表(支持Excel直接輸出）。

舉個簡單栗子：它可以快速統計具體房間用了多少混凝土、用了多少水泥砂漿、用了多少膩子粉、用了多少塊地磚、用了多少米石膏線條、用了多少米踢腳線、多少扇門窗，家具設施有多少等等，只要房間有的東西都能按房間名字詳細給你統計匯總出來。

免費插件詳細介紹

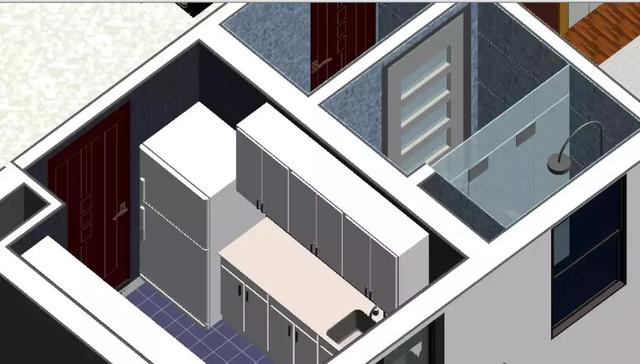

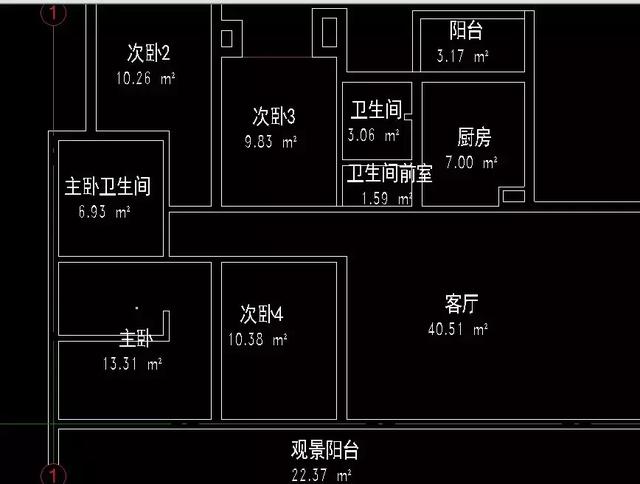

介紹之前先打開一精裝模型，對模型進行生成房間，再進行房間標記

1、下載插件（文末提供下載方式）

2、插件安裝

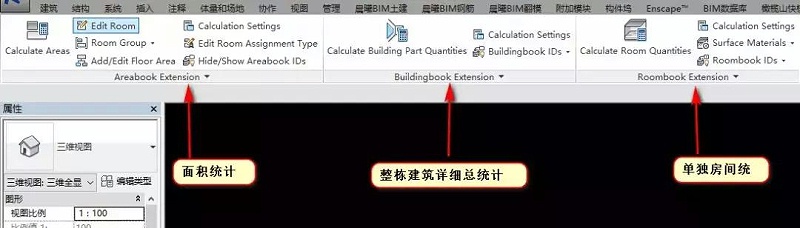

3、插件界面

4、面積統計功能介紹：

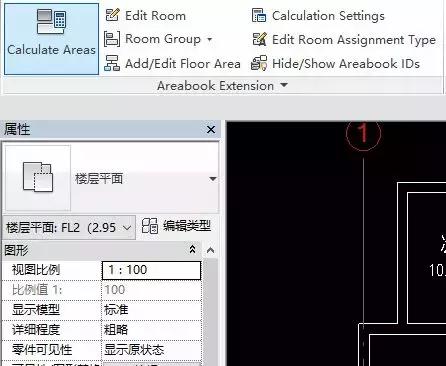

a、Areabook Extension：

包括-計算面積設置、編輯房間、房間成組、成組房間編輯，計算設置、房間類型設置、房間面積ID號設置

b、比如：Calculate Areas菜單設置：

包括房間的一些常用設置：有多少房間數、選擇需要統計那些房間面積、房間面積計算邊界線（是按墻體中心線計算，還是按核心層中心線算，還是按裝飾面層計算,房間的凈高(到結構板，還是到天花板）等。。。

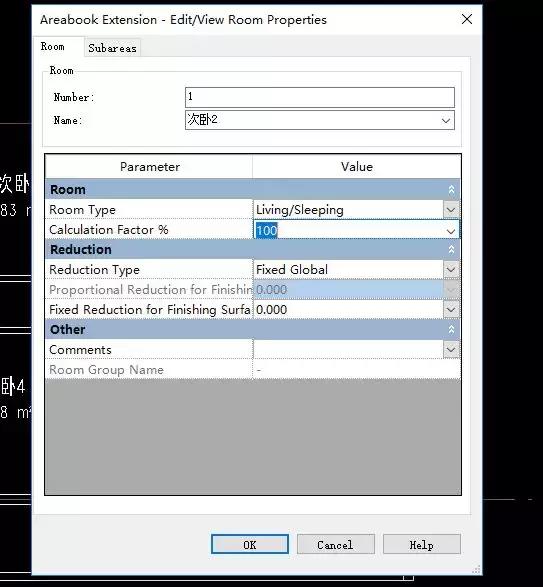

Edit Room菜單設置：

自動識別已經標注好的房間名字、編號、房間面積計算是否按百分比計算、計算簡圖輪廓線圖案

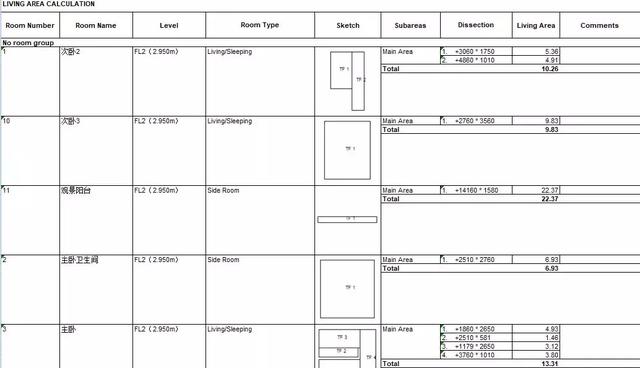

c、報表輸出：

包括：房間名字、房間類型、面積計算簡圖、面積計算公式、面積結果，按房間類型進行面積匯總

比如：次臥二總面積10.26平（與Revit標記面積一致）

5、整棟建筑圖元詳細統計：

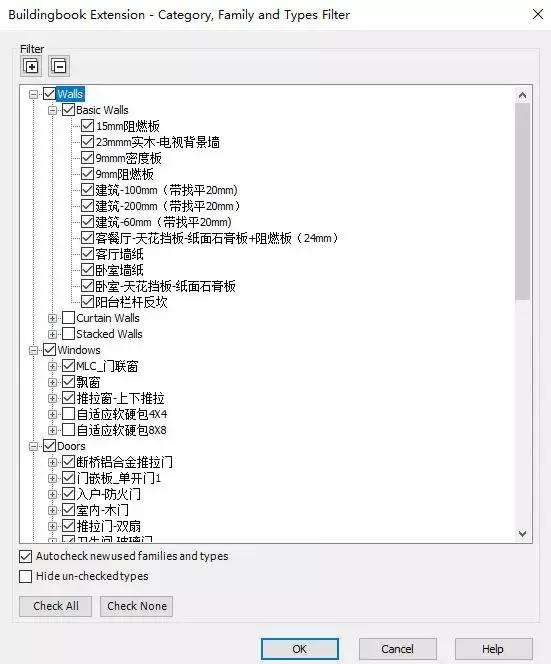

a、包括計算設置、需要計算什么東西、圖元ID號

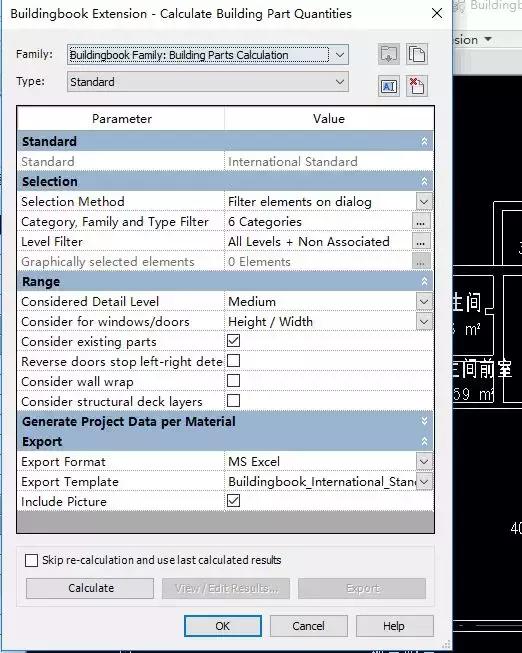

b、下面進行相關設置，可以對模型中所有圖元工程量匯總，也可以對模型中部分圖元工程量匯總

b、設置完成后、報表輸出

比如計算完成后可以查看標高FL2層有98種墻，這98種墻的材質面積、體積總體匯總、具體到每道墻材質面積、體積詳細統計

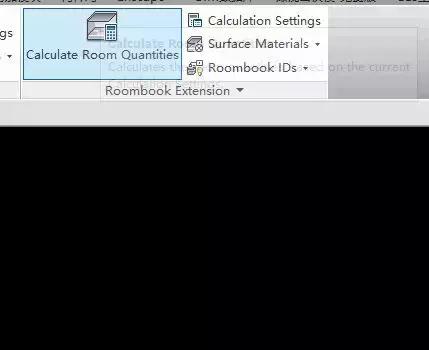

6、單獨房間統計：

比如：只統計主臥各圖元詳細工程量

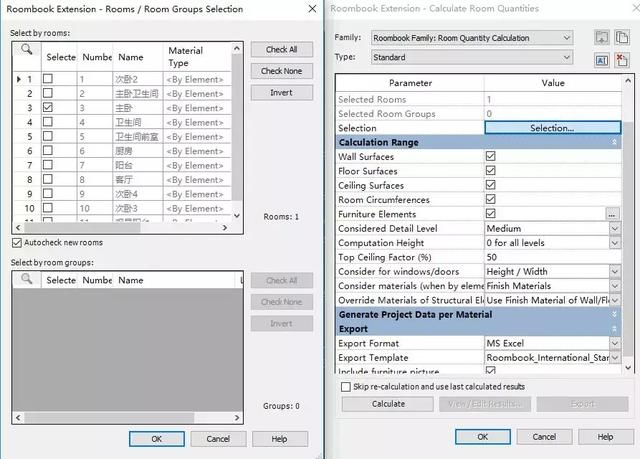

a、先選擇主臥房間進行計算設置

b、計算輸出：

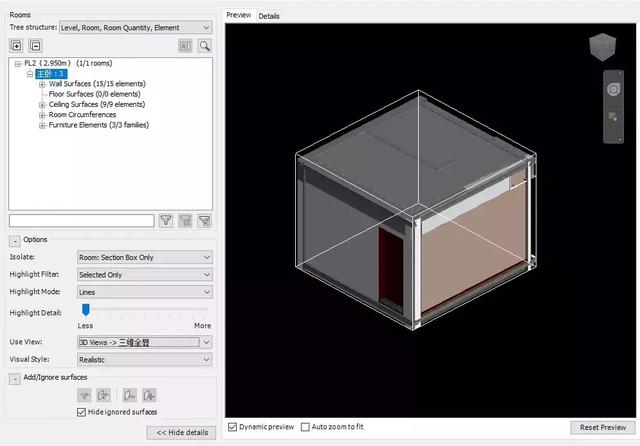

自動截取主臥三維視圖（也可以自己設置顯示方式）

可以查看主臥里墻體所有裝飾層材質面積匯總

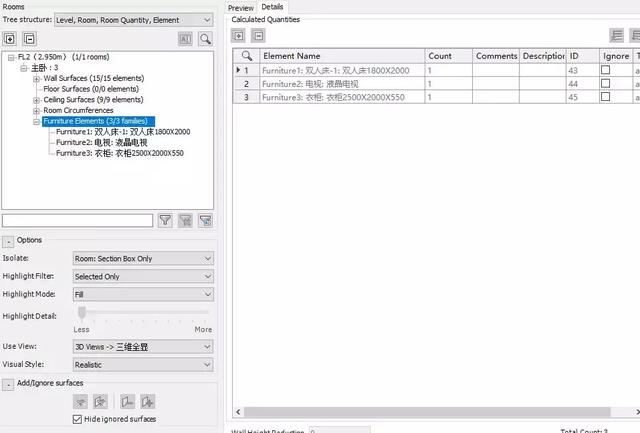

可以查看主臥里家具統計：

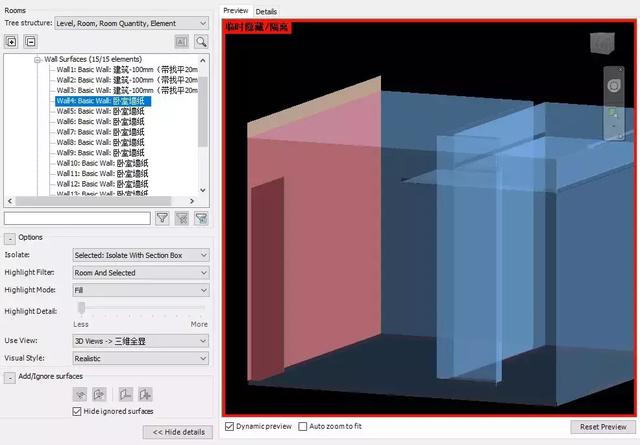

最后我們也可以點中某圖元，視圖會自動高亮顯示

比如只選擇某面的墻紙

結語

插件功能強大實用，可以說是Revit明細表升級。
