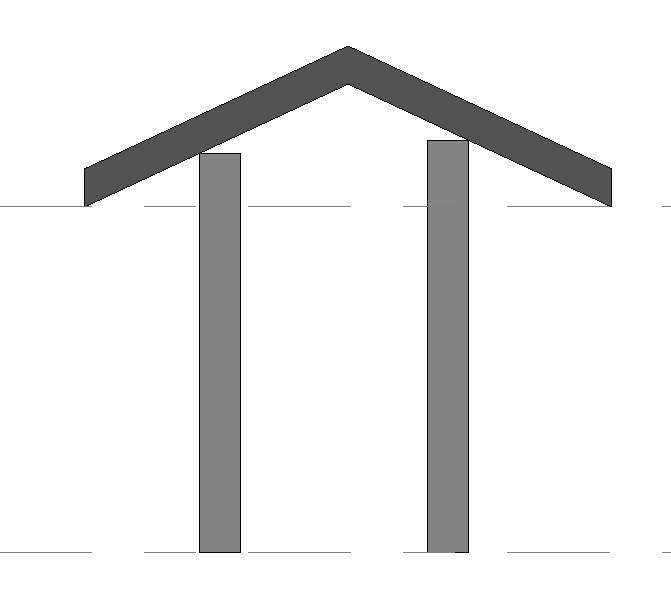

Revit中柱子不能正確附著到屋面的解決方法。此時大家通常會選中柱后，使用附著頂部/底部命令，使用之后會出現如下圖情況

操作者可以發現，此時的柱子和屋面，并沒有正確的附著在一起

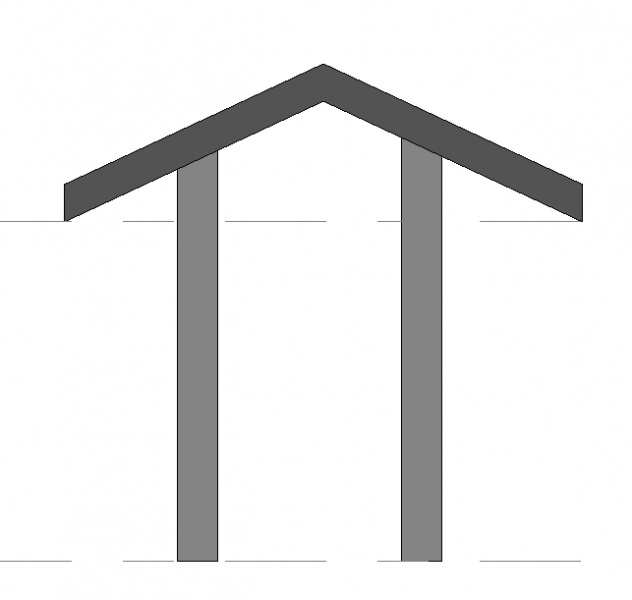

正確的附著方式應是如圖所示

操作步驟及分析：

第一種方法：

當我們選中柱子，出現附著頂部/底部命令后，我們單擊附著頂部/底部命令，這時將附著對正改為“最大相交”，后再單擊屋頂，完成柱子和屋頂之間的附著。

第二種方法：

在我們不做任何更改的情況下，完成柱子和屋頂之間的附著。

再單擊選中柱子，在屬性欄中選擇“最大相交”命令

單擊應用，再次完成柱子與屋面的附著。

在剪切目標情況下，使用最小相交、相交柱中線、最大相交的區別：

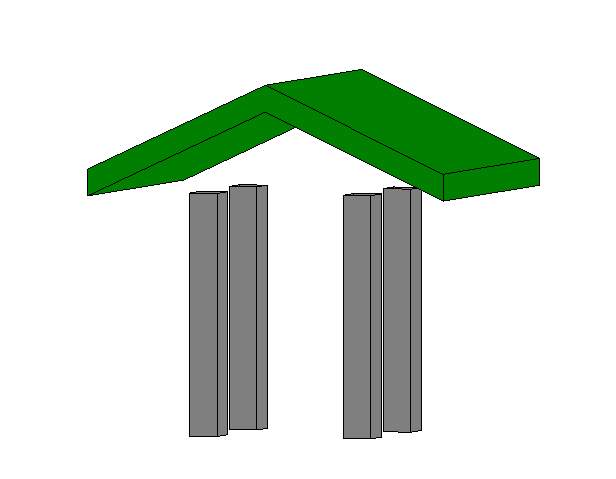

附著對正：最小相交（即柱子離屋面最近的一端，與屋面相交）

附著對正：相交柱中線（即柱子離屋面最近的一端到柱子中心線部分，與屋面相交）

附著樣式：剪切目標

附著對正：最大相交（即柱子離屋面最近的一端到柱子最遠的一端，均與屋面相交）
