最近有點沉迷學（chui）習(niu)編程,還揚言要放棄Dynamo，昨天還是沒忍住，玩了一下子，于是乎有了以下的內容。

然而上面的是Grasghopper做的視線分析

在初步設計階段，假如想知道在一個單體建筑的35層的窗戶邊可以看到周圍的哪些建筑，那我們今天的介紹就很有必要了，接下來我們介紹一下基于Revit&Dynamo如何做出以上的視線分析。

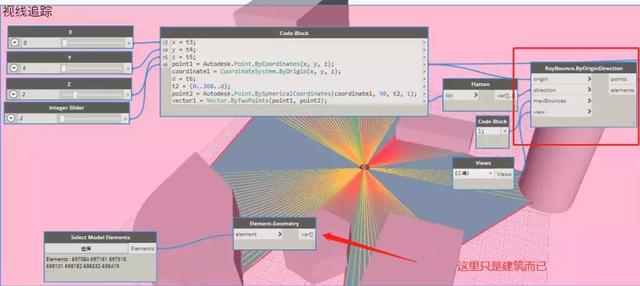

首先第一步：

搭建視線追蹤程序

使用的關鍵節點是

1.RayBounce.ByOriginDirection

2.注意上圖的最下面滑塊節點，這個地方使用Integer Slider而不是Number Slider

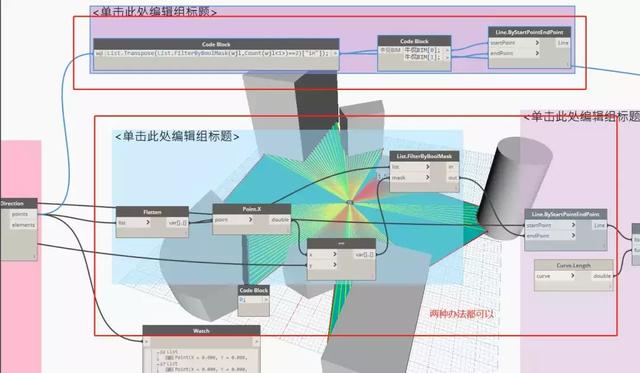

第二步：

篩選視線與建筑物相交的點（結果中有很多點是我們第一的那個人的位置點），并將我們定義的人的位置點與這些點連成線。

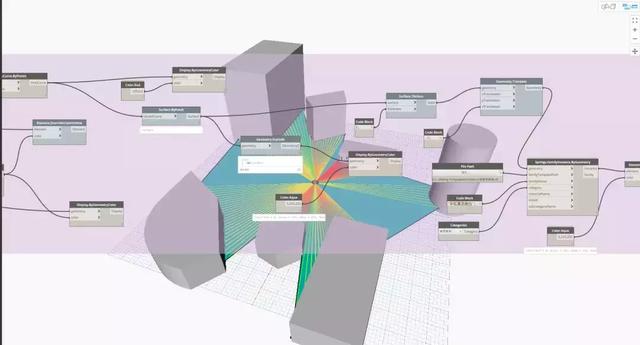

第三步：

讓數據結果可視化，將線以不同的顏色區分出來，視線分析的結果我用模型線在revit中表達出來了，我將視線的區域做成了一個面導入了revit中，關于怎么把Dynamo物件導入revit 我在知乎做了詳細介紹（知乎搜索WJLBIM）：

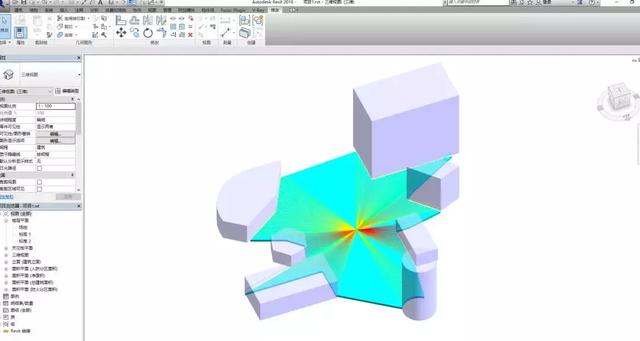

看看REVIT中的真面目吧
