無人機航攝系統組成
根據《無人機航攝系統技術要求》：無人機航攝系統基本構成包括飛行平臺、飛行導航與控制系統（以下簡稱“飛控系統”）、地面監控系統、任務設備、數據傳輸系統、發射與回收系統、地面保障設備。無人機測圖系統組成如下：
飛行平臺
飛行平臺主要搭載任務設備并執行航攝飛行任務。無人機測圖系統飛行平臺主要性能參數和技術指標如下表：

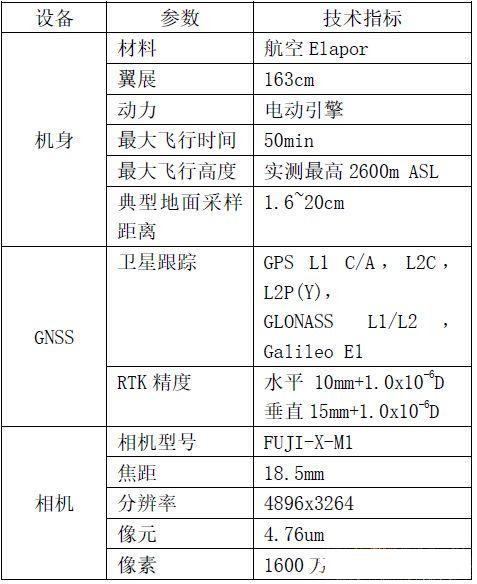

無人機測圖系統飛行平臺主要性能參數
飛控系統
飛控系統主要用于無人機的導航、定位和自主飛行控制。無人機測圖系統的飛控系統采用MAVinci Autopilot自動駕駛儀和MAVinci Desktop桌面軟件部分功能，實現GPS/INS慣性導航、應急控制、自動起飛/著陸控制、飛機姿態/飛行高度/飛行速度的控制等功能。
地面監控系統
地面監控系統主要用于飛行任務規劃設計、飛機飛行數據和任務設備監控顯示、飛機故障時報警提示等。無人機測圖系統的地面監控系統通過地面監控站（包括筆記本電腦、MAVinci Desktop桌面軟件、無線電遙控器等）實現地面監控功能。
任務設備
任務設備主要用于航攝影像的獲取與存儲。無人機測圖系統的任務設備為數碼相機富士X-M1，相機主要性能參數見上圖（無人機測圖系統飛行平臺主要性能參數）。
數據傳輸系統
數據傳輸系統用于地面監控站與飛控系統以及其他設備之間的數據和控制指令的傳輸。無人機測圖系統的數據傳輸系統采用發射電臺、MAVinci連接器、天線等實現數據傳輸。
發射與回收系統
發射與回收系統為無人機發射起飛、安全著陸提供保障。無人機采用手拋式起飛、自動著陸/自動駕駛輔助模式/手動飛行三種模式滑翔腹部著地降落飛機。
地面保障設備
地面保障設備包括運輸保障設備和航攝作業保障設備。無人機的地面保障設備采用運輸箱、維修包、地面基準站來保障設備運輸安全和航攝精度高的性能指標要求。
工程應用
工程概況
變電站試驗區位于浙江省杭州市某地，占地面積7.03公頃，核心區地勢較平整，周邊均為山地。測區呈矩形，面積約19.4公頃，高差約15米，其中包括河流、道路、民房、耕地、電力線、鐵塔等地物類型。
工程范圍
工作流程

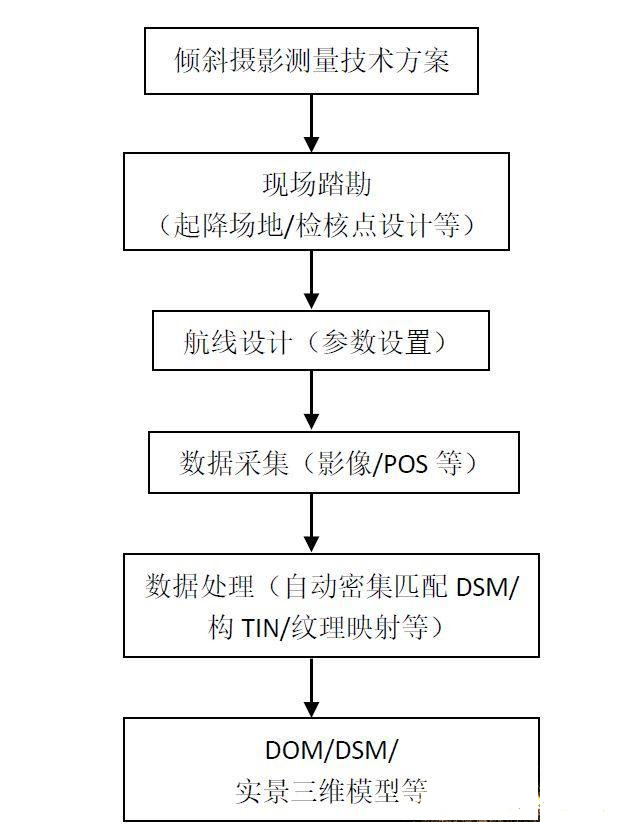

數據獲取

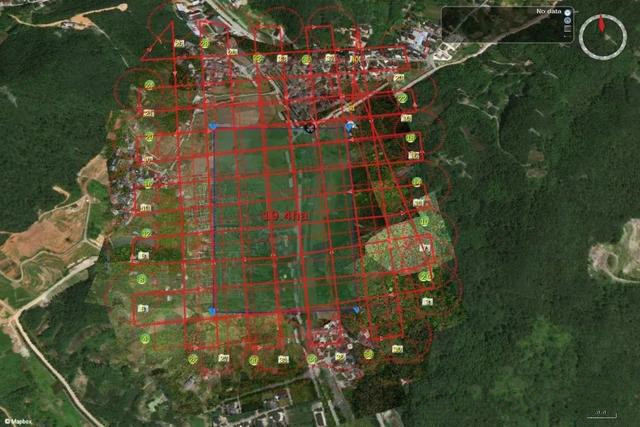

利用無人機測圖系統MAVinci Desktop桌面軟件制定測區飛行計劃，地面采樣距離6cm，航向重疊度85%，最小航向重疊度75%，旁向重疊度65%，測區內最高約50m，最低約35m，飛行高度約300m。根據以上參數設置，此次實驗共飛行一個架次，飛行時間約20min，獲取影像525張。利用MAVinci Desktop桌面軟件對影像進行檢查篩選，獲得有效影像421張。
三維測圖應用
利用實景建模軟件ContextCapture 后處理軟件，將影像和POS數據導入，設置坐標系統、中央子午線、投影方法、數據處理精度等相關參數，自動化處理生成DOM、DSM、點云和三維實景模型等數據成果，數據成果見下圖。

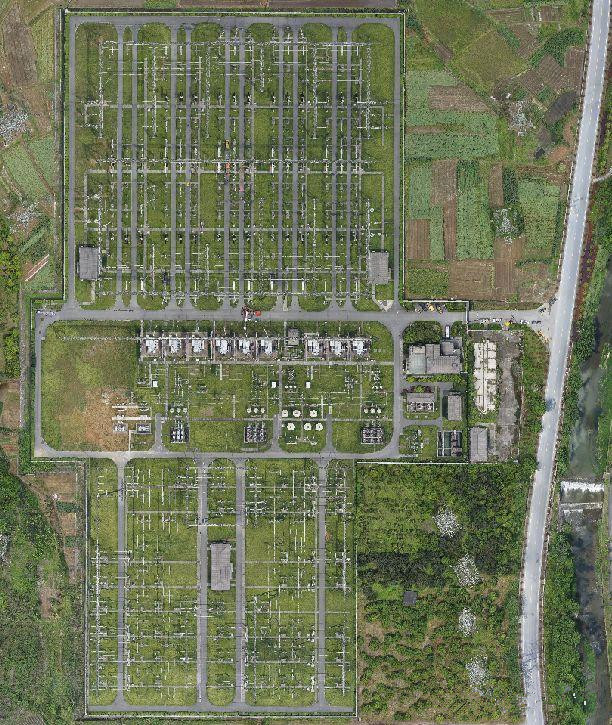

DOM

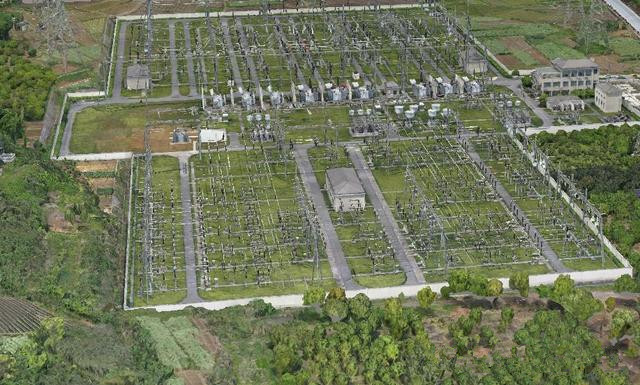

三維實景模型
在測區內均勻布設10個檢核點，并在現場GPS信號穩定、固定解狀態下通過RTK獨立測量兩次，將實測三維坐標與DOM、DSM成果圖上坐標進行比較，計算得出平面中誤差和高程中誤差，最終評定整個測區DOM的平面精度和DSM的高程精度，見下表。

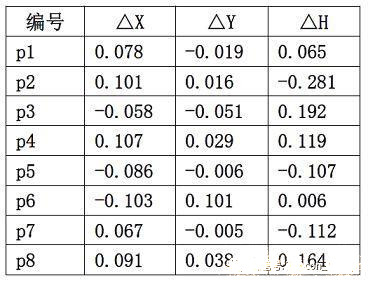

檢核點平面及高程精度表 單位：米
由此表各點較差計算可得：DOM平面中誤差為10.0cm，DSM高程中誤差為14.8cm，符合1：2000比例尺測圖精度要求。
地理信息應用
目前，我們基于傾斜攝影測量的三維實景模型成果，利用三維地理信息平臺軟件，正在開展電力行業三維實景地理信息應用試驗，已經初步實現了三維場景下的實景模型漫游、三維模型單體化管理、屬性掛接、信息查詢、視頻監控、統計分析等應用功能，為變電站的運維、監控、培訓等應用提供技術支撐。
