零基礎怎么學做鋼結構預算？鋼結構 是未來發展的方向，土建算量的不會鋼結構算量的大有人在，但日后如果再不會，就要談談自己的工資是漲不上去了。鋼結構一直以來是與土建分開的，后來的勁鋼結構及鋼組合結構在施工的過程中，都是先有鋼結構公司安裝再 有總包施工砼，如此以來接合也會慢慢的相近，有時候基本上融合在一起，下面說一說零基礎如何做鋼結構的算量，報價談不上。

1、算量最基本的就是看圖紙

土建的人都煩鋼構圖紙的太亂，因為平法并沒有用在其上面，圖樣還保留了一前土建制圖的原則，所以做為老人看比較習慣（101圖集出之前的人），鋼結構的詳圖結點相當?shù)亩?，但這些變化真的在算的時候影響相當?shù)男?，重要是大的方向把握好，鋼結構的結點圖也是相當科學的，都和科學受力相對應。有許多是重復或?qū)ΨQ等。認真的看都會看出來。對于圖紙的特點，我會在下面講

2、算重量

因為鋼結構的算量基本上全是按噸計（板按M2）。鋼材+鋼材就是鋼結構。而鋼材多指型鋼，對于型鋼的分類算量的方法，我也會一一列出。并做出講解。

3、統計匯總

哈哈，此類應該是不難的，以清單為基本，分類匯總而以了。

·鋼結構

1 鋼結構設計制圖分為鋼結構設計圖和鋼結構施工詳圖兩階段。

2 鋼結構設計圖應由具有設計資質的設計單位完成，設計圖的內容和深度應滿足編制鋼結構施工詳圖的要求；鋼結構施工詳圖（即加工制作圖）一般應由具有鋼結構專項設計資質的加工制作單位完成，也可由具有該項資質的其他單位完成。

注：若設計合同未指明要求設計鋼結構施工詳圖，則鋼結構設計內容僅為鋼結構設計圖。

3 鋼結構設計圖

1）設計說明：設計依據、荷載資料、項目類別、工程概況、所用鋼材牌號和質量等級（必要時提出物理、力學性能和化學成份要求）及連接件的型號、規格、焊縫質量等級、防腐及防火措施；

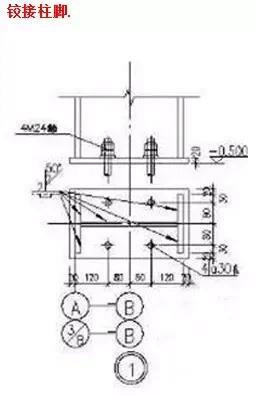

2）基礎平面及詳圖應表達鋼柱與下部混凝土構件的連結構造詳圖；

3）結構平面（包括各層樓面、屋面）布置圖應注明定位關系、標高、構件（可布置單線繪制）的位置及編號、節點詳圖索引號等；必要時應繪制檁條、墻梁布置圖和關鍵剖面圖；空間網架應繪制上、下弦桿和關鍵剖面圖；

4）構件與節點詳圖

a）簡單的鋼梁、柱可用統一詳圖和列表法表示，注明構年鋼材牌號、尺寸、規格、加勁肋做法，連接節點詳圖，施工、安裝要求。

b）格構式梁、柱、支撐應繪出平、剖面（必要時加立面）、與定位尺寸、總尺寸、分尺寸、分尺寸、注明單構件型號、規格，組裝節點和其他構件連接詳圖。

4 鋼結構施工詳圖

根據鋼結構設計圖編制組成結構構件的每個零件的放大圖，標準細部尺寸、材質要求、加工精度、工藝流程要求、焊縫質量等級等，宜對零件進行編號；并考慮運輸和安裝能力確定構件的分段和拼裝節點。

·常用術語

鋼結構:

是由鋼板、型鋼、冷彎薄壁型鋼等通過焊接或螺栓連接所組成的結構。

鋼結構的特點:

輕質高強；

塑性、韌性好；

各向同性，性能穩定；

可焊性；

不易滲漏；

耐熱但不耐火；

耐腐蝕性差；

制造簡便，施工周期短。

塑性:

承受靜力荷載時，材料吸收變形能的能力。塑性好，會使結構一般情況下不會由于偶然超載而突然斷裂，給人以安全保障。

結構設計的目的:

是保證所設計的結構和結構構件在施工和工作過程中能滿足各種預定功能要求并具有適當?shù)目煽啃浴?/span>

鋼結構通常有框架、平面桁架、網架（殼）、索膜、輕鋼、塔桅等結構形式。

結構選型時，應考慮不同結構形式的特點。

在工業廠房中，當有較大懸掛荷載或大范圍移動荷載，就可考慮放棄門式剛架而采用網架?；狙捍蟮牡貐^(qū)，屋面曲線應有利于積雪滑落（切線50度外不需考慮雪載），如水泥廠石灰石倉棚采用三心圓網殼，總雪載和坡屋面相比釋放近一半。

降雨量大的地區相似考慮。建筑允許時，在框架中布置支撐會比簡單的節點剛接的框架有更好的經濟性。而屋面覆蓋跨度較大的建筑中，可選擇構件受拉為主的懸索或索膜結構體系。

高層鋼結構設計中，常采用鋼混凝土組合結構，在地震烈度高或很不規則的高層中，不應單純?yōu)榱私?jīng)濟去選擇不利抗震的核心筒加外框的形式。宜選擇周邊巨型SRC柱，核心為支撐框架的結構體系。我國半數以上的此類高層為前者，對抗震不利。

結構的布置要根據體系特征,荷載分布情況及性質等綜合考慮.一般的說要剛度均勻.力學模型清晰.盡可能限制大荷載或移動荷載的影響范圍,使其以最直接的線路傳遞到基礎.柱間抗側支撐的分布應均勻.其形心要盡量靠近側向力(風、震)的作用線.否則應考慮結構的扭轉. 結構的抗側應有多道防線. 比如有支撐框架結構,柱子至少應能單獨承受1/4的總水平力.

框架結構的樓層平面次梁的布置,有時可以調整其荷載傳遞方向以滿足不同的要求。通常為了減小截面沿短向布置次梁，但是這會使主梁截面加大，減少了樓層凈高,頂層邊柱也有時會吃不消，此時把次梁支撐在較短的主梁上可以犧牲次梁保住主梁和柱子.

·構件設計首先是材料的選擇

比較常用的是Q235和Q345. 當強度起控制作用時,可選擇Q345; 穩定控制時,宜使用Q235.通常主結構使用單一鋼種以便于工程管理. 經濟考慮,也可以選擇不同強度鋼材的焊接組合截面（翼緣Q345，腹板Q235）. 另外，焊接結構宜選擇Q235B或Q345B。

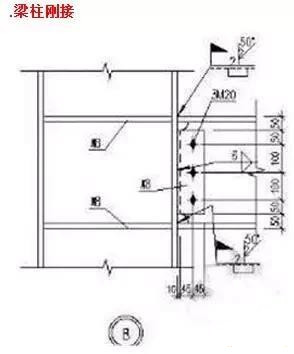

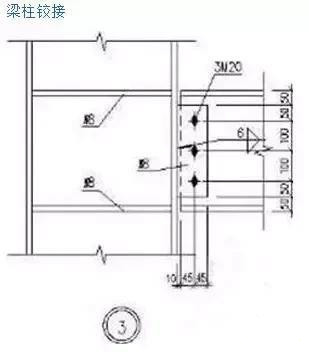

·節點設計

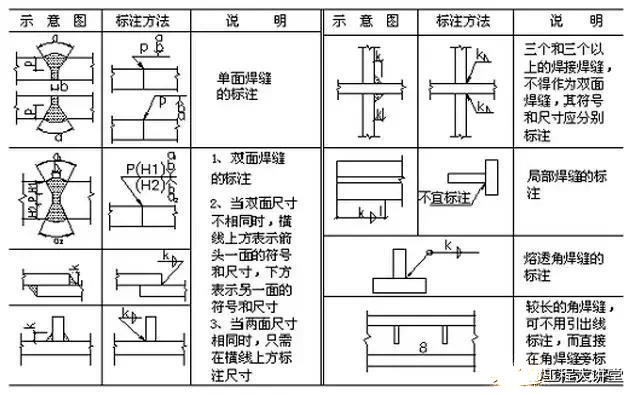

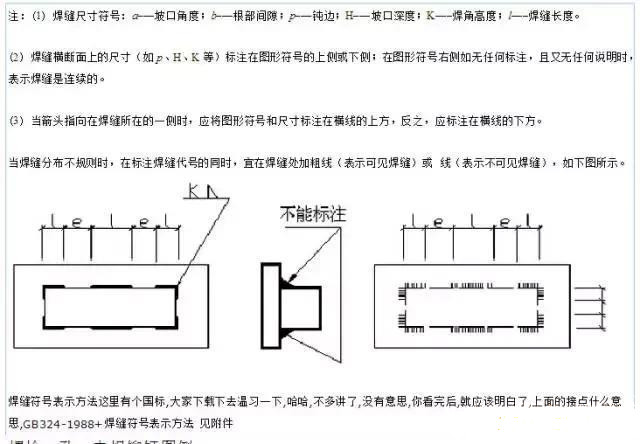

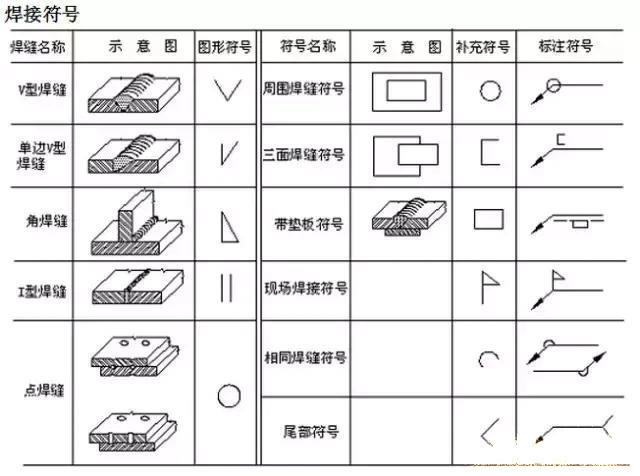

1.焊接: 對焊接焊縫的尺寸及形式等,規范有強制規定,應嚴格遵守. 焊條的選用應和被連接金屬材質適應.E43對應Q235,E50對應Q345. Q235與Q345連接時,應該選擇低強度的E43,而不是E50. 焊接設計中不得任意加大焊縫. 焊縫的重心應盡量與被連接構件重心接近.其他詳細內容可查規范關于焊縫構造方面的規定.

2.栓接: 鉚接形式,在建筑工程中，現已很少采用. 普通螺栓抗剪性能差, 可在次要結構部位使用. 高強螺栓,使用日益廣泛.常用8.8s和10.9s兩個強度等級.根據受力特點分承壓型和摩擦型.兩者計算方法不同. 高強螺栓最小規格M12. 常用M16~M30. 超大規格的螺栓性能不穩定,應慎重使用。 自攻螺絲用于板材與薄壁型鋼間的次要連接. 在低層墻板式住宅中也常用于主結構的連接. 難以解決的是自攻過程中防腐層的破壞問題。

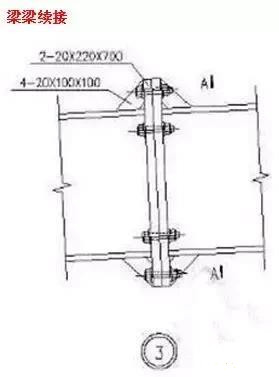

3.連接板:需驗算栓孔削弱處的凈截面抗剪等. 連接板厚度可簡單取為梁腹板厚度加4mm，則除短梁或有較大集中荷載的梁外，常不需驗算抗剪。這個東東,其實就是兩個對焊件上邊加的哪個鋼板(一般是)

4.梁腹板: 應驗算栓孔處腹板的凈截面抗剪.承壓型高強螺栓連接還需驗算孔壁局部承壓.

5.節點設計必須考慮安裝螺栓、現場焊接等的施工空間及構件吊裝順序等。構件運到現場無法安裝是初學者長犯的錯誤。此外，還應盡可能使工人能方便的進行現場定位與臨時固定。

6.節點設計還應考慮制造廠的工藝水平. 比如鋼管連接節點的相貫線的切口可能需要數控機床等設備才能完成.

·圖紙編制

鋼結構設計出圖分設計圖和施工詳圖兩階段，設計圖由設計單位提供，施工詳圖通常由鋼結構制造公司根據設計圖編制，有時也會由設計單位代為編制。由于近年鋼結構項目增多和設計院鋼結構工程師缺乏的矛盾，有設計能力的鋼結構公司參與設計圖編制的情況也很普遍。

1.設計圖:

是提供制造廠編制施工詳圖的依據. 深度及內容應完整但不冗余. 在設計圖中,對于設計依據、荷載資料（包括地震作用）、技術數據、材料選用及材質要求、設計要求（包括制造和安裝、焊縫質量檢驗的等級、涂裝及運輸?shù)龋?、結構布置、構件截面選用以及結構的主要節點構造等均應表示清楚，以利于施工詳圖的順利編制，并能正確體現設計的意圖。主要材料應列表表示。

2.施工詳圖:

又稱加工圖或放樣圖等.深度須能滿足車間直接制造加工.不完全相同的另構件單元須單獨繪制表達，并應附有詳盡的材料表.

·鋼構件的重量計算及解釋

鋼結構的安裝工藝不一樣的,大家多看看方案就會了,對我們的報價是有影響,但對我的算量影響不大,除非他的方案要拆除,

鋼結構的重量計算主要圍繞著鐵的密度 通常為7.86 就行了,注明一下鋼與鐵的質量通常按一樣的.

鐵的密度是7.8g/cm3 ---有的時候用7.85

哪么鋼構件的重量其實就是一個體積與密度的事,重量都以T表示,就是算方量的體積*7.86T/m3這就是重量(重量,現實中說重量以噸為基本的,力學上用牛) 在圖紙上表示的時候,大部分的符號用漢語拼音的第一個字母表示這個構件件 看下面這個表格,是清單的項目,后面是并入的項目。

鋼結構是由鋼板、角鋼、槽鋼、鋼管和圓鋼等熱軋鋼材或冷加工成型的薄壁型鋼制造而成的結構。鋼結構具有材料強度高、重量輕、安全可靠、制作簡便等優點。在房屋建筑中，主要用于廠房、高層建筑和大跨度建筑。常見的鋼結構構件有屋架、檁條梁、柱、支撐系統等。

構件代號 房屋結構的基本構件，如板、梁、柱等。種類繁多，布置復雜，為了圖示簡明扼要，并把構件區分清楚，便于施工、制表、查閱，把每類構件給予代號。 常用構件的代號

型鋼

工字鋼:

一、概述 工字型鋼也稱鋼梁，是型鋼的一種，截面為工字形的長條鋼材。其規格以腰高( h)*腿寬*腰厚的毫米數表示，如“工160*88*6”，即表示腰高為160毫米，腿寬為88毫米，腰厚為6毫米的工字鋼。

二、主要用途 工字鋼廣泛用于各種建筑結構、橋梁、車輛、支架、機械等。

三、種類和規格 工字鋼分普通工字鋼和輕型工字鋼，熱軋普通工字鋼的規格為10-63#。經供需雙方協議供應的熱軋普通工字鋼規格為12-55#。 工字鋼的規格也可用型號表示，型號表示腰高的厘米數，如工16#。腰高相同的工字鋼，如有幾種不同的腿寬和腰厚，需在型號右邊加a b c 予以區別，如32a# 32b# 32c#等。

四、主要產地 我國主要是包鋼、萊鋼、武鋼、馬鋼等較少幾家鋼廠生產。

計算方式 只能查表或查工具,,注意,他與H型鋼是不一樣的,因為他是成品型,查出一米多少一乘就行了,對于打孔什么的就不扣了

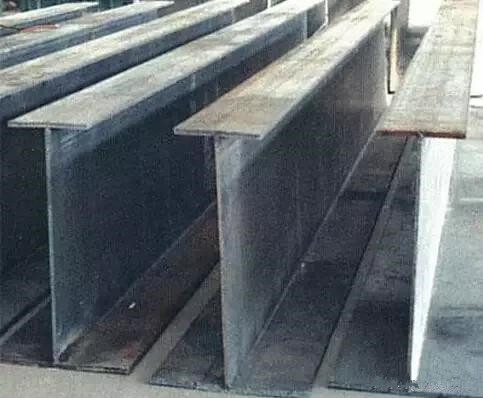

H型鋼

是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材，因其斷面與英文字母“H”相同而得名。H型鋼具有抗彎能力強、施工簡單、節約成本和結構重量輕等優點，已被廣泛應。

熱軋H型鋼的表示方法： H型鋼分為寬翼緣H型鋼（HK）、窄翼緣H型鋼（HZ）和H型鋼樁（HU）三類。

其表示方法為：高度H寬度B腹板厚度t1翼板厚度t2，如H型鋼Q235、SS400 200200812表示為高200mm寬200mm腹板厚度8mm，翼板厚度12mm的寬翼緣H型鋼，其牌號為Q235或SS400。

熱軋H型鋼的優點：

H型鋼是一種新型經濟建筑用鋼。

H型鋼截面形狀經濟合理，力學性能好，軋制時截面上各點延伸較均勻、內應力小，與普通工字鋼比較，具有截面模數大、重量輕、節省金屬的優點，可使建筑結構減輕30-40%；

又因其腿內外側平行，腿端是直角，拼裝組合成構件，可節約焊接、鉚接工作量達25%。

常用于要求承截能力大，截面穩定性好的大型建筑（如廠房、高層建筑等），以及橋梁、船舶、起重運輸機械、設備基礎、支架、基礎樁等。

H型鋼主要用于用于工業廠房、民用建筑、市政工程、石油平臺、橋梁、平板車大梁、電氣化鐵路的電力支架、鐵路沿線的鋼結構橋梁等輕型、超輕型H型鋼非常適用于集裝箱、移動房屋、各類車庫、箱式火車、電氣支架、各類場館、小別墅制造業。

熱軋H型鋼根據不同用途合理分配截面尺寸的高寬比，具有優良的力學性能和優越的使用性能。

焊接H型鋼生產工藝流程

鋼板--自動分條--組立--自動埋弧焊--探傷--翼緣矯正--腹板矯正--端面加工--噴砂除銹--噴漆。

全自動埋弧焊生產線自下料、組立、焊接全部由微機控制，保證生產的H型鋼尺寸精度，焊縫質量均達到國家標準。

鋼結構建筑，結構簡潔、輕巧，擴大了建筑物的內部空間，節省鋼材，安裝周期短，屋面和墻面采用彩色壓型鋼板，使建筑物更具時代感。

焊接的質量高一些. 這也是與工字鋼的不一樣之處,所以我們可以計算出他來.

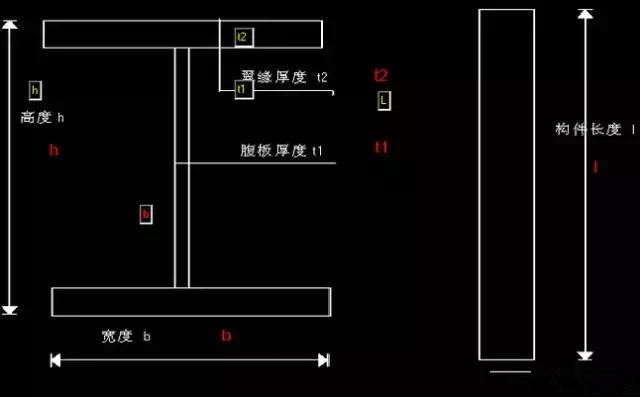

H型鋼重量 (2*b*t2+h*t1-2*t1*t2)*7.85*L/1000000

H型鋼表面積 (4*b-2*t1+2*h)*L/1000

一、鋼板（包括帶鋼）的分類：

1、按厚度分類：

（1）薄板

（2）中板

（3）厚板

（4）特厚板

2、按生產方法分類：

（1）熱軋鋼板

（2）冷軋鋼板

3、按表面特征分類:

（1）鍍鋅板（熱鍍鋅板、電鍍鋅板）

（2）鍍錫板

（3）復合鋼板

（4）彩色涂層鋼板

4、按用途分類:

（1）橋梁鋼板

（2）鍋爐鋼板

（3）造船鋼板

（4）裝甲鋼板

（5）汽車鋼板

（6） 屋面鋼板

（7）結構鋼板

（8）電工鋼板（硅鋼片）

（9）彈簧鋼板

（10）其他

二、普通及機械結構用鋼板中常見的日本牌號

1、日本鋼材(JIS系列)的牌號中普通結構鋼主要由三部分組成第一部分表示材質，

如： S （Steel）表示鋼， F（Ferrum）表示鐵；第二部分表示不同的形狀、種類、用途，如P(PLAte) 表示板，T（Tube）表示管,K(Kogu)表示工具；第三部分表示特征數字，一般為最低抗拉強度。

如： SS400——第一個S表示鋼(Steel)，第二個S表示“結構”（Structure），400為下限抗拉強度400MPA，整體表示抗拉強度為400MPa的普通結構鋼。

2、SPHC——首位S為鋼Steel的縮寫，P為板PLate的縮寫，H為熱 Heat的縮寫，C為商業Commercial的縮寫，整體表示一般用熱軋鋼板及鋼帶。

3、SPHD——表示沖壓用熱軋鋼板及鋼帶。

4、SPHE——表示深沖用熱軋鋼板及鋼帶。

5、SPCC——表示一般用冷軋?zhí)妓劁摫“寮颁搸?，相當于中國Q195-215A牌號。其中第三個字母C為冷 Cold的縮寫。需保證抗拉試驗時，在牌號末尾加T為SPCCT。

6、SPCD——表示沖壓用冷軋?zhí)妓劁摫“寮颁搸?，相當于中?8AL（13237）優質碳素結構鋼。

7、SPCE——表示深沖用冷軋?zhí)妓劁摫“寮颁搸?，相當于中?8AL（5213）深沖鋼。需保證非時 效性時，在牌號末尾加N為SPCEN。冷軋?zhí)妓劁摫“寮颁搸д{(diào)質代號：退火狀態為A，標準調質為S，1/8硬為

8，1/4硬為4，1/2硬為2，硬為1。 表面加工代號：無光澤精軋為D，光亮精軋為B。 如SPCC-SD表示標準調質、無光澤精軋的一般用冷軋?zhí)妓乇“?。再如SPCCT-SB表示標準調質、光 亮加工，要求保證機械性能的冷軋?zhí)妓乇“濉?/span>

9、JIS機械結構用鋼牌號表示方法為： S+含碳量+字母代號（C、CK），其中含碳量用中間值×100表示，字母C：表示碳 K：表示滲碳用鋼。如碳結卷板S20C其含碳量為0.18-0.23%。

三、我國及日本硅鋼片牌號表示方法

1、中國牌號表示方法：

（1）冷軋無取向硅鋼帶（片）表示方法：DW+鐵損值（在頻率為50HZ，波形為正弦的磁感峰值為1.5T的單位重量鐵損值。）的 100倍+厚度值的100倍。

如DW470-50 表示鐵損值為4.7w/kg，厚度為0.5mm的冷軋無取向硅鋼，現新型號表示為50W470。

（2）冷軋取向硅鋼帶（片）表示方法：DQ+鐵損值（在頻率為50HZ，波形為正弦的磁感峰值為1.7T的單位重量鐵損值。）的100倍+厚度值的100倍。有時鐵損值后加G表示高磁感。

如DQ133-30表示鐵損值為1.33，厚度為 0.3mm的冷軋取向硅鋼帶（片），現新型號表示為30Q133。

（3）熱軋硅鋼板熱軋硅鋼板用DR表示，按硅含量的多少分成低硅鋼（含硅量≤2.8%）、高硅鋼（含硅量＞ 2.8%）。

表示方法：DR+鐵損值（用50HZ反復磁化和按正弦形變化的磁感應強度最大值為1.5T時 的單位重量鐵損值）的100倍+厚度值的100倍。

如DR510-50表示鐵損值為5.1，厚度為0.5mm的熱軋硅鋼板。家用電器用熱軋硅鋼薄板的牌號用JDR+鐵損值+厚度值來表示，如JDR540-50。

2、日本牌號表示方法：

（1）冷軋無取向硅鋼帶由公稱厚度（擴大100倍的值）+代號A+鐵損保證值（將頻率50HZ，最大磁通密度為1.5T時的鐵損值擴大100倍后的值）。

如50A470表示厚度為0.5mm，鐵損保證值為≤ 4.7的冷軋無取向硅鋼帶。

（2）冷軋取向硅鋼帶由公稱厚度（擴大100倍的值）+代號G：表示普通材料，P：表示高取向性 材料+鐵損保證值（將頻率50HZ，最大磁通密度為1.7T時的鐵損值擴大100倍后的值）。

如30G130 表示厚度為0.3mm，鐵損保證值為≤1.3的冷軋取向硅鋼帶。

四、電鍍錫板和熱鍍鋅板：

1、電鍍錫板 電鍍錫薄鋼板和鋼帶，也稱馬口鐵，這種鋼板（帶）表面鍍了錫，有很好的耐蝕性，且無毒，可用作罐頭的包裝材料，電纜內外護皮，儀表電訊零件，電筒等小五金。

鋼板,因為在構件中大部的構件是鋼板,無論是不是三角都要算成外接四邊形.都成四邊形了當然也好計算了, 鋼板的重量如公式:A*B*t*7.85/1000000000 A B為鋼板的長寬,t為鋼板的厚度。
