Revit是我國建筑業BIM體系中使用最廣泛的軟件之一。今天艾三維軟件給大家講解一下Revit模型如何導出到魯班以及在導出時需要注意哪些問題，從而讓更多的BIMer在這條路上能找到適合自己的BIM模型應用點。

Revit模型如何導出到魯班？

1.首先需要安裝基于Revit平臺的插件，比如魯班公司的luban trans-revit，或者廣聯達公司的BIM5D或者GFC插件；

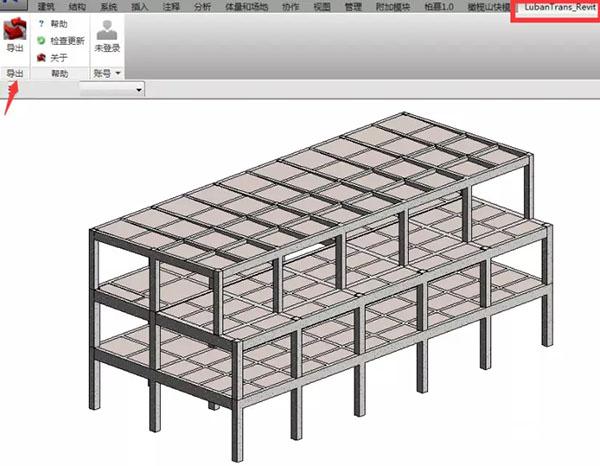

2.插件安裝后在Revit的面板最上面會顯示，導出時在平面、立面、三維狀態都可以導出到魯班。導出時候樓層和標高可以在Revit里自己選擇整體導出或者勾選需要導出的樓層，只需勾選軸網標高前面的小框即可。或者整體從revit導出，到魯班后再選擇哪些樓層導入也可以。

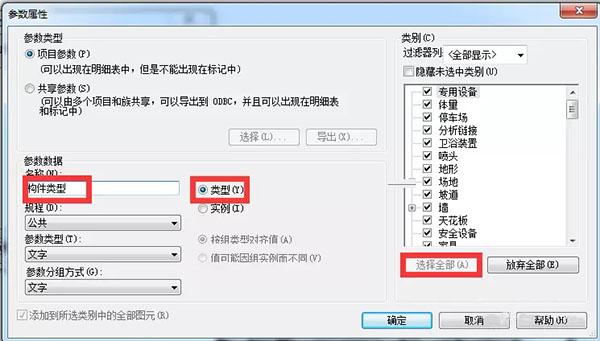

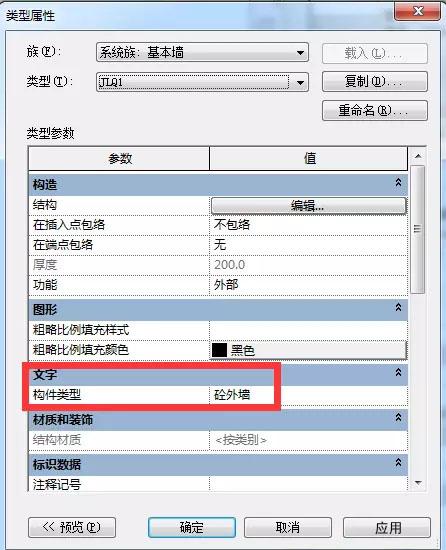

3.點擊下一步之后出現導出設置對話框，這里可以設置哪些構件導出。要注意的是，Revit里的構件和魯班構件匹配的原理是用“構件類型”這一項目參數來匹配關鍵字。這里要事先在Revit管理面板里添加一個項目參數，命名為“構件類型”，參數類型選擇“文字”，然后按照一定的建模規則在Revit里繪圖，這樣才可以保證Revit模型導出到魯班后構件的分類和屬性是準確完整的。同理不同的構件類型命名為暗柱、構造柱、框架梁、次梁等。

4.點擊導出按鈕，直至導出完成。導出時間看項目大小，如果項目太大，可以采用分樓層導出，或者分構件導出，然后在魯班中合在一起。

需要注意的是：Revit導入魯班的文件格式后綴為rbim，要區別魯班土建和鋼筋互導的Lbim這種格式。

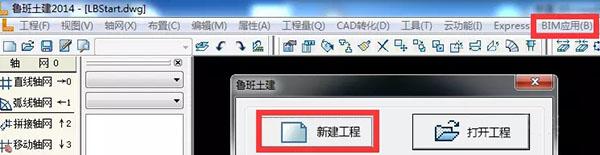

5.打開魯班土建軟件，選擇新建工程，輸入工程信息，導入后會自動按照Revit里的標高軸網重新生成。注意在新建工程時候需要選擇對應的清單或者定額。

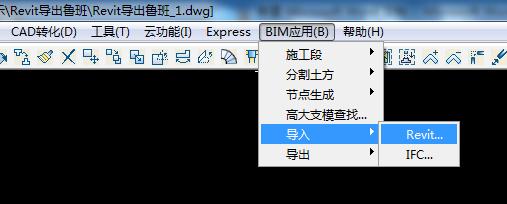

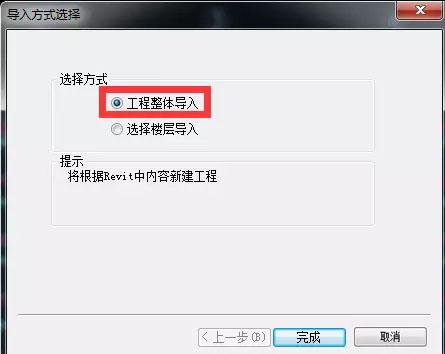

6.工程設置好后點擊面板BIM運用下的導入Revit。導入時會彈出導入方式選擇對話框，有整體導入和選擇樓層導入。區別是整體導入會覆蓋當前工程然后根據Revit內容新建工程，而選擇樓層導入則只會覆蓋某一層，其它層保留，這樣可以實現Revit模型大的時候分樓層導入魯班。

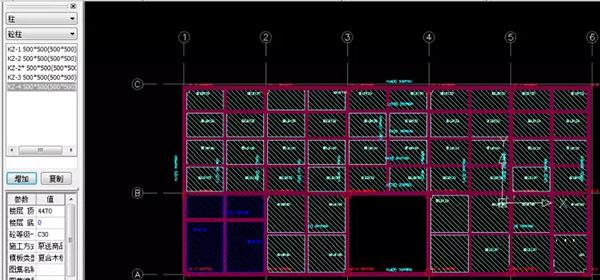

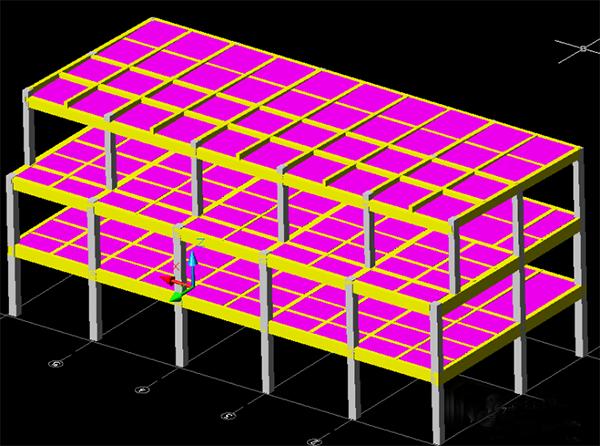

7.導入后的平面圖和三維，圖中藍色區域是表示Revit中有降板高差的區域。魯班中有高差的構件會以不同的顏色區分顯示。

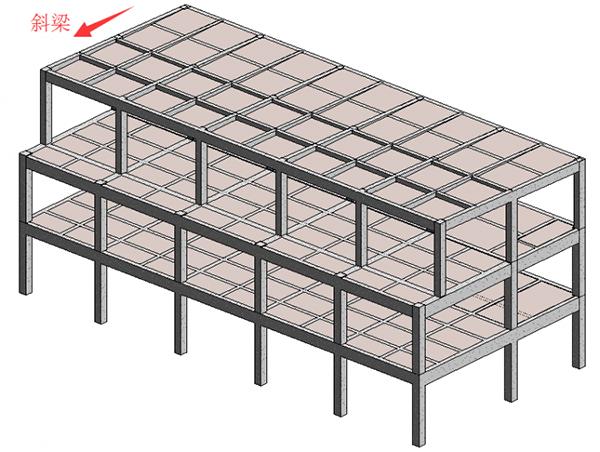

對比Revit里的三維，可以看到斜梁也很好的轉化過來了。

以上幾大步驟就是從Revit模型到魯班模型的導出和識別，然后用在魯班中計算套定額，就可以統計工程量了。傳統算量軟件相比Revit，工程量統計的更細，分區分樓層分施工段，報表也更直觀清晰，計算式也方便核對，同時也能在三維里查看扣減順序。

Revit模型導出魯班可以算量么?

Revit中導出的模型再導出到魯班中，如果僅僅是為了三維效果的吻合，那就沒意義了。從測試的結果來看，導出的構件墻梁板柱，這些屬性都還在，磚墻砼柱這些導入魯班也能分開，名稱也都對應。所以要想達到實際出工程量，BIM哥認為這個是可以的，只不過準確性取決于Revit中建模時墻梁板柱的屬性定義以及后期在魯班中幾何構件的修改，準確度取決于建模人的水平。

哪些構件導入魯班時會變成幾何構件？

Revit中的樓梯，扶手，坡道，檐溝，封檐帶，家具，天花板，植物，場地，體量，內建模型都會變成幾何構件。

Revit模型導出到魯班存在哪些問題呢？

Revit中沒有基礎墊層的概念，框架梁和次梁這些也不能區分開來，導入后都轉換成了框架梁。暗柱和框架柱也無法區分導入，暗柱屬于剪力墻的一部分，但有的地方根據計算規則是分開來處理的。Revit中定義為外部的砌體墻導進魯班，雖然名稱可以對應上，但是都轉化成了內墻，實際中內外墻砌體材料是不一樣的，這個也要手動修改。

其實Revit模型導出到廣聯達和魯班類似，也是通過插件然后匹配構件名稱來導出，兩家大同小異。唯一的區別是廣聯達從Revit導出的模型，導出后每個構件自帶一個ID號，可以據此來查找Revit中該圖元的位置。
