鋼結構圖紙深化設計用什么軟件？
2021/11/24
鋼結構是一個系統的工程，由于設計圖紙設計深度的不足，使得鋼結構工程信息無法真實的反映到每一個構件上，而鋼結構的二次深化設計能很好的解決這個問題。
關于鋼結構的二次深化設計，主要是對設計總圖中關于鋼結構部分優化和細化。
一般來說，原始設計圖紙是從滿足建筑物功能要求出發的，主要是為滿足建筑外觀、使用功能、結構強度。而二次深化，是在業主或設計單位提供的條件圖或原理圖的基礎上，結合施工現場實際情況，對圖紙進行細化、補充和完善。
深化設計后的圖紙滿足業主或設計單位的技術要求，符合當?shù)氐脑O(shè)計規范和施工規范，能直接指導現場施工。
鋼結構深化設計發展歷程
20世紀50年代初期，我國學習前蘇聯建設經驗，在鋼結構工程設計中，將施工設計明確劃分為鋼結構設計圖及鋼結構詳圖兩個階段。前者由設計單位編制完成，后者以前者為依據，由鋼結構加工廠深化編制完成，并直接作為加工與安裝的依據。
隨后，在設計革命中此種分工出圖方法被認為是“煩瑣哲學”受到?jīng)_擊，迫使設計單位尋求更優化的設計道路。此后出現的一次編制簡化詳圖等作法，并未成功。
1964-1965年，設計單位在這時期，總結經驗，制定必要的規章制度，恢復了兩個階段分工出圖的作法。
到70年代，隨著基本建設規模的擴大，一些大型鋼結構工程（如寶鋼一期近100萬平方米的鋼結構工程，部分為國外設計）都按設計圖及詳圖兩個階段出圖進行了設計。國家建設部于70年代組織編制的鋼結構構件國家通用圖（鋼屋架、鋼托架、鋼天窗架、鋼吊車梁等），也是按工廠詳圖深度編制，以便于工廠直接進行構件加工。
隨著改革開放與國外技術交流，國際上鋼結構工程設計也普遍采用設計圖與工廠詳圖兩個階段出圖的作法，在90年代中一些與國外聯合設計的大型鋼結構工程，如京城大廈、國貿中心等也都是按國外設計圖專門組織了詳圖設計后進行施工的。
長期的建設經驗表明，兩階段出圖作法分工合理，有利于保證工程質量并方便施工，因而1983年頒布的《鋼結構施工驗收規范》（GBJ205-83）明確對鋼結構施工設計的兩個階段出圖作法予以肯定，并分別定義為設計圖及施工詳圖。同時明確了鋼結構構件的制作、加工必須以施工詳圖為依據，而詳圖則應根據設計圖編制。

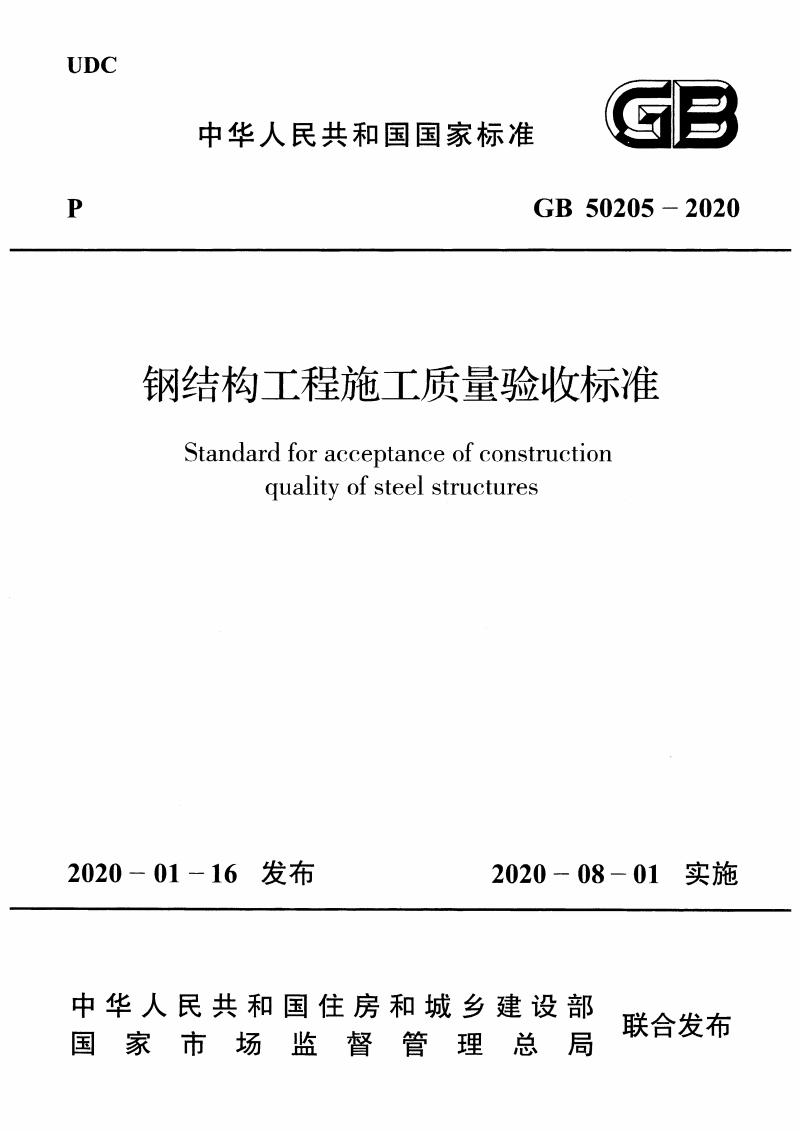

《鋼結構施工驗收規范》（GBJ205-83）已廢止，《鋼結構工程施工質量驗收標準》（GB50205-2020），自2020年8月1日起實施
鋼結構深化設計BIM軟件

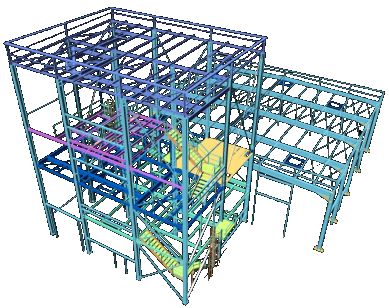

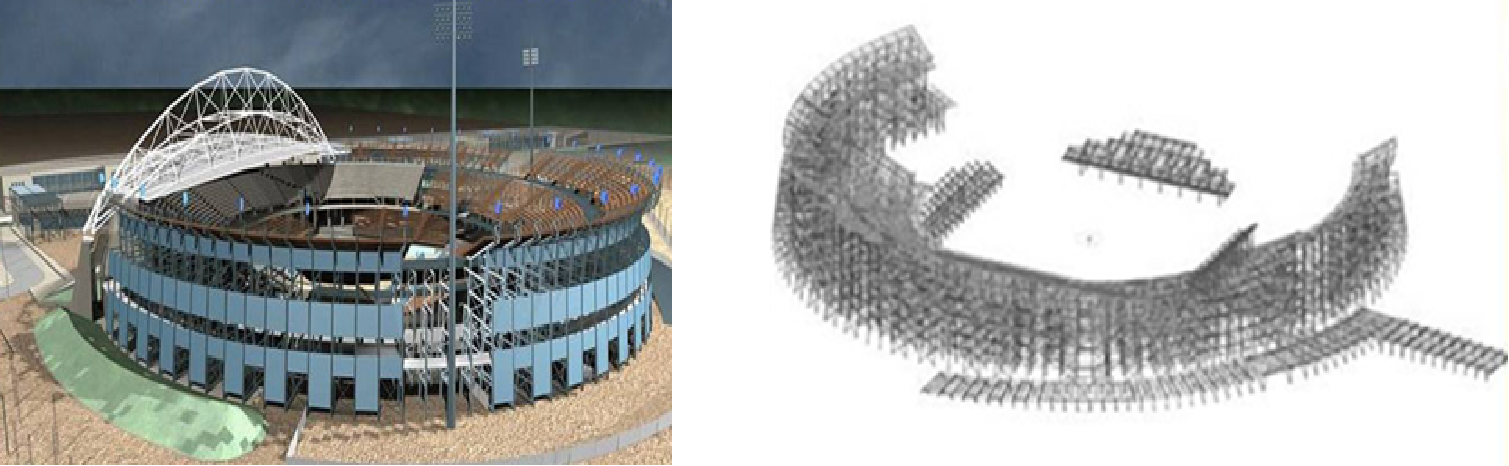

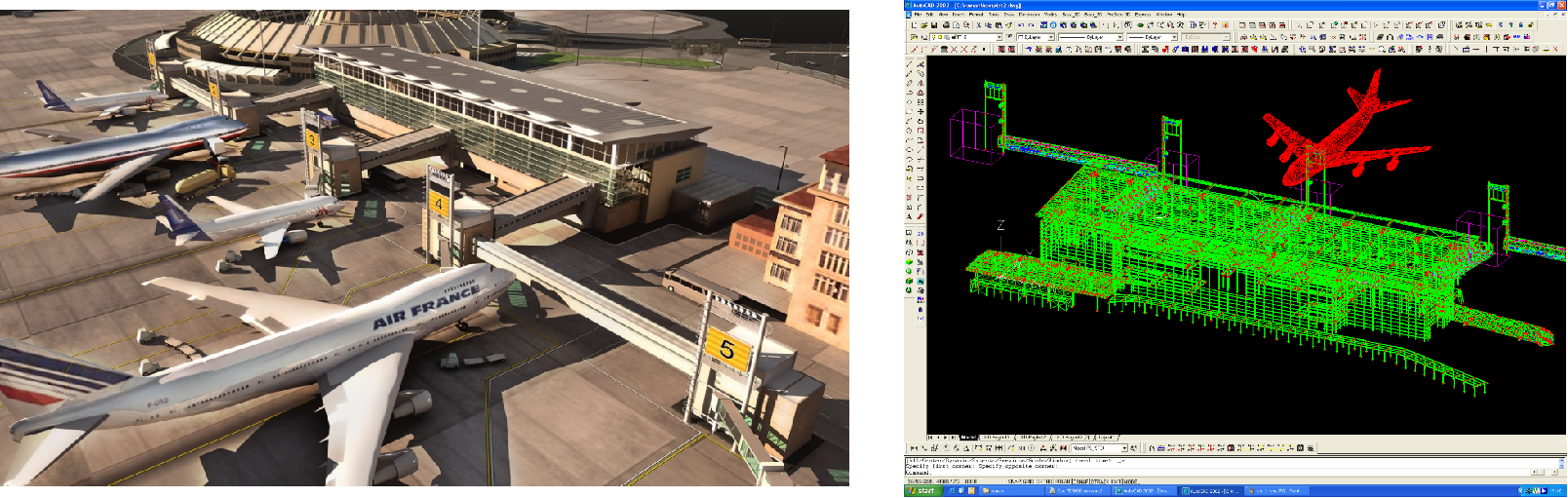

高效創建精確的鋼結構、金屬結構和鋼筋混凝土結構三維模型。ProStructures 可用于創建設計圖紙、制造詳圖和鋼筋表，它們會隨著您對三維模型的更改自動更新?？勺远x的用戶標準和開放的工作環境大大提升了項目完成速度。
ProStructures作為資深設計工程師開發的綜合軟件，包含ProSteel和ProConcrete 兩大組件，有助于提升您的工作效率和獲利能力。
點擊了解ProStructures軟件詳細介紹
