鋼結構節點連接及設計方式
2022/05/26
鋼結構節點連接計算及構造設計是整個鋼結構設計的重要環節，對保證鋼結構的整體性和可靠度，制造安裝的質量和進度，整個建設周期和成本有著直接的影響。
結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，各構件或部件之間通常采用焊縫、螺栓或鉚釘連接：
1.焊接連接是鋼結構的主要連接方法，主要優點在其構造簡單，節約鋼材，加工方便，容易自動化操作。焊接焊縫的尺寸及形式有相關的規范規定，焊條的選用應和被連接金屬材質適應。焊接設計中不得任意加大焊縫，焊縫的重心應盡量與被連接構件重心接近。
2. 鉚釘連接由于連接結構復雜且用鋼量大，很少采用，但因?yàn)殂T釘連接的塑性和韌性較好，專力可靠且容易檢查，在重型和直接承受動力荷載的結構中，偶爾也采用。
3.螺栓連接又可分為普通螺栓連接和高強螺栓連接。普通螺栓連接施工簡單、拆裝方便，可在次要結構部位使用。高強螺栓一般用合金鋼制成，根據受力特點分承壓型和摩擦型。高強度螺栓制作工藝精準，操作工序較多且要求高。在橋梁及大跨度結構房屋和工業廠房廣泛應用。
了解完，鋼結構節點的三種連接方式，下面，我們一起來看下鋼結構節點連接的設計規定和方式。
01鋼結構節點設計標準
根據現行國家標準《鋼結構設計標準》GB50017-2017，進行鋼結構節點設計時，還應滿足以下規定：
1.鋼結構節點設計應根據結構的重要性、受力特點、荷載情況和工作環境等因素選用節點形式、材料與加工工藝。
2.節點設計應滿足承載力極限狀態要求，傳力可靠，減少應力集中。
3.節點構造應符合結構計算假定，當構件在節點偏心相交時，尚應考慮局部彎矩的影響。
4.構造復雜的重要節點應通過有限元分析確定其承載力，并宜進行試驗驗證。
5.節點構造應便于制作、運輸、安裝、維護，防止積水、積塵，并應采取防腐與防火措施。
6.拼接節點應保證被連接構件的連續性。
其中，各構件的連接還應遵守以下規定：

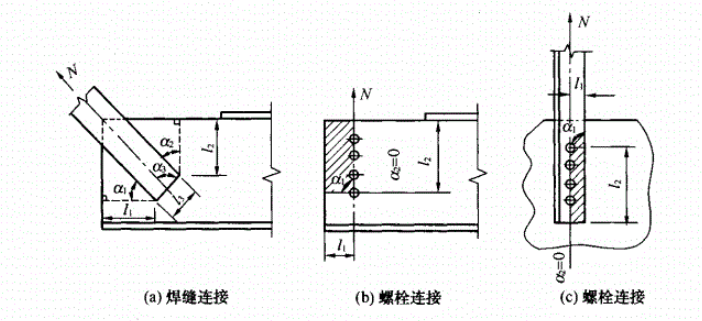

連接板節點：節點板厚度宜根據所連接桿件內力的計算確定，但不得小于6mm。節點板的平面尺寸應考慮制作和裝配的誤差。
梁柱連接節點：梁柱連接節點可采用栓焊混合連接、螺栓連接、焊接連接、端板連接、頂?shù)捉卿撨B接等構造。
鑄鋼節點：鑄鋼節點應滿足結構受力、鑄造工藝、連接構造與施工安裝的要求，適用于幾何形式復雜、桿件匯交密集、受力集中的部位。鑄鋼節點與相鄰構件可采取焊接、螺紋或銷軸等連接方式。
預應力索節點：預應力高強拉索的張拉節點應保證節點張拉區有足夠的施工空間，便于施工操作，且錨固可靠。預應力索張拉節點與主體結構的連接應考慮超張拉和使用荷載階段拉索的實際受力大小，確保連接安全。
02鋼結構節點設計軟件

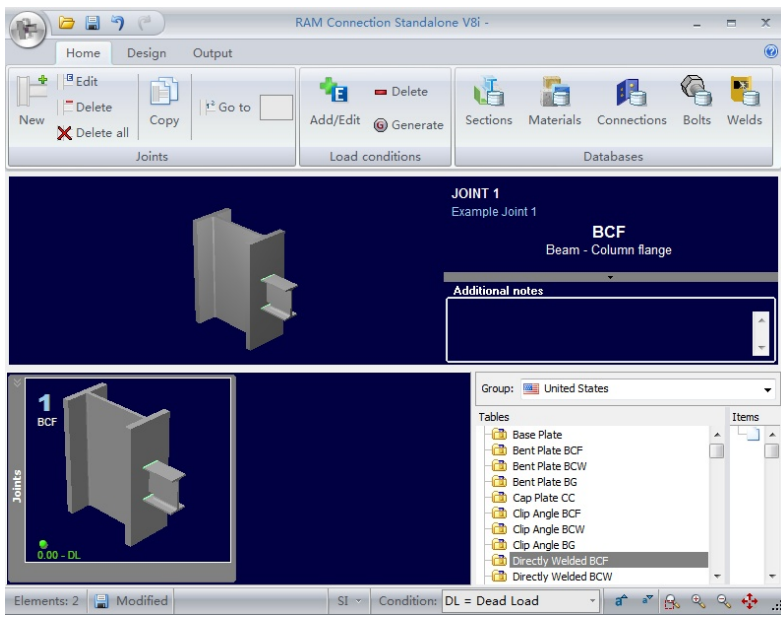

為了簡化鋼結構構件連接設計，在鋼結構設計中，我們一般會采用鋼結構連接設計軟件RAM Connection ，用以快速完成節點連接設計，并驗證節點連接的正確性。
RAM Connection 是一款鋼結構連接設計應用程序，通過綜合計算（包括抗震合規性），進行分析和設計任意連接類型，并且數秒內就可以驗證您的連接。通過與三維設計和詳圖繪制模型相集成且利用程序定制功能，可以實現工作流程的優化。
鋼結構連接設計軟件RAM Connection軟件詳情：http://www.shanyixuan.cn/Products/ramcon3212.html
