1. 場地布置的意義

我現在的喜歡是不管做什么事情都是強迫自己通過5W2H分析法分析問題，5W2H就是

WHAT、WHY、WHO、WHEN、WHERE、HOW、HOW MUCH。

換到這個場地布置里邊這七個問題就是

（1）WHAT——場地布置是什么？他包括什么內容？用BIM做場地布置有什么意義？

（2）WHY——為什么要做？為什么要用BIM做？

（3）WHO——用BIM做誰能受益？

（4）WHEN——場地布置需要表現那幾個階段？

（5）WHERE——場地布置都要表現哪里？

（6）HOW ——怎么做BIM的場地布置？具體如何實施？方法是什么？

（7）HOW MUCH——做到什么程度？數量如何？質量水平如何？費用產出如何？

根據這些問題我們?cè)谶M(jìn)行深一步的研究。

1) 場地布置的階段

場地布置是一個動態的概念包括多個階段的，通常有基礎工程施工總平面、主體結構工程施工總平面、裝飾工程施工總平面等

2) 場地布置的內容

然后要清楚具體的內容也就是場布的設計內容，通常包括：

A. 項目施工用第范圍內的地形狀況

B. 全部擬建建筑物和其他基礎設施的位置

C. 項目施工用地范圍內的加工、運輸、存儲、供電、供水供熱、排水排污設施以及臨時施工道路和辦公、生活用房

D. 施工現場必備的安全、消防、保衛和環保設施

E. 相鄰的地上、地下既有建筑物及相關環境

3) 設計原則

A. 平面布置科學合理，施工產地占用面積小

B. 合理組織運輸，減少二次搬運

C. 施工區域的劃分和場地的練市占用區域應符合總體施工部署和施工流程的要求，費用

D. 臨時設施應方便生產和生活；辦公區、生活區、生產區宜分區域設置；

E. 遵守當?shù)刂鞴鼙鹃T和建設單位關于施工現場安全文明施工的相關規定。

4) BIM做場地布置的意義

采用BIM技術可以充分利用BIM的三維屬性，提前查看場地布置的效果；準確得到道路的位置、寬度及路口設置；以及塔吊與建筑物的三維空間位置；形象展示場地CI布置情況，并可以進行虛擬漫游等展示；可以直接提取模型工程量，滿足商務算量要求。

通過BIM技術制作場地布置可以滿足技術、商務、現場以及辦公室等部門的多重需要，這就要求我們?cè)谀Ｐ徒⒌倪^(guò)程中充分考慮到各方的需求。

5) 場地布置的設計要點

A. 設置大門，引入場外道路

施工場地宜考慮設置兩個以上大門。大門應考慮周邊路網情況、轉彎半徑和坡度限制，大門的高度和寬帶應滿足車輛運輸需要，盡可能考慮與加工場地、倉庫位置的有效距離、混凝土貫徹行走方便，一般情況下立管應相對固定，泵車可以現場流動使用。

B. 布置大型機械設備

布置塔吊時，應考慮其覆蓋范圍、可吊構件的重量以及構件的運輸和堆放；同時還應考慮塔吊的附墻桿件及使用后的拆除和運輸。布置混凝土泵的位置時，應考慮泵管的輸送距離、混凝土罐車行走方便，一般情況下立管應相對固定，泵車可以現場流動使用。

C. 布置倉庫、堆場

一般應接近使用地點，其縱向宜與交通線路平行，盡可能利用現場設施卸貨，貨物裝卸需要時間長的倉庫應遠離路邊。

D. 布置加工廠

總的指導思想是：應使材料和構件的運輸量最小，垂直運輸設備發揮較大的作用；有關聯的加工廠適當集中。

E. 布置場內臨時運輸?shù)缆?/span>

施工現場的主要道路應進行硬化處理，主干道應有排水措施。臨時道路要把倉庫、加工廠、堆場和施工點貫穿起來，按貨運量大小設計雙行干道或單行循環道滿足運輸和消防要求。主干道寬度單行道不小于4m，雙行道不小于6m。木材場兩側應有6m寬通道，端頭處應有12mx12m回車場，消防車道不小于4，載重車轉彎半徑不宜小于15m.

F. 布置臨時房屋

(1)盡可能利用已建的永久性房屋為施工服務，如不足再修建臨時房屋。臨時房屋應盡量利用可裝拆的活動房屋且滿足消防要求。有條件的應使生活區、辦公區和施工區相對獨立。宿舍內應保證有必要的生活空間，室內凈高不得小于2.4m，通道寬度不得小于0.9m，每間宿舍居住人員不得超過16人。

(2)辦公用房宜設在工地人口處。

(3)作業人員宿舍一般宜設在現場附近，方便工人上下班有條件時也可設在場區內。作業人員用的生活福利設施宜設在人員相對較集中的地方，或設在出入必經之處。

(4)食堂宜布置在生活區，也可視條件設在施工區與生活區之間。如果現場條件不允許，也可采用送餐制。

G. 布置臨時水、電管網和其他動力設施

臨時總變電站應設在高壓線進人工地人口處，盡量避免高壓線穿過工地。

臨時水池、水塔應設在用水中心和地勢較高處。管網一般沿道路布置，供電線路應避免與其他管道設在同一側，同時支線應引到所有用電設備使用地點。應按批準的《××工程臨時水、電施工技術方案》組織設施。

施工總平面圖應按繪圖規則、比例、規定代號和規定線條繪制，把設計的各類內容分類標繪在圖上，標明圖名、圖例、比例尺、方向標記、必要的文字說明等。

6) 模型制作的精細度

模型制作的精細度要根據各個部門的具體需要以及模型的展示效果程度，

如現場場地及周邊物體：1、若項目周邊現狀場地中有鐵路、地鐵、變電站、水處理廠登記處設施時，宜采用簡單的集合形狀表達，但應輸入設施使用性質、性能、污染等級、噪聲等級等對于項目設計產生影響的非幾何信息；2、場地內的水體、綠植、景觀應用三維模型表達，其中綠植根莖部分宜采用球體表達。3、除非可視化需要，在不影響場內建筑的基礎上周邊的水體、綠地景觀可以用二維區域表達。4、總體原則以BIM實施方案中場地布置章節具體要求為準。

場地內模型：依據模型清單要求建立族文件，設置好模型工程量信息具體參數如模型本身工程量及需要輔料或人工成本等，設置好模型顯示方式便于出圖需要，設置好材質顯示方式便于模型漫游需要

2. 建模方法

7) 建模的流程

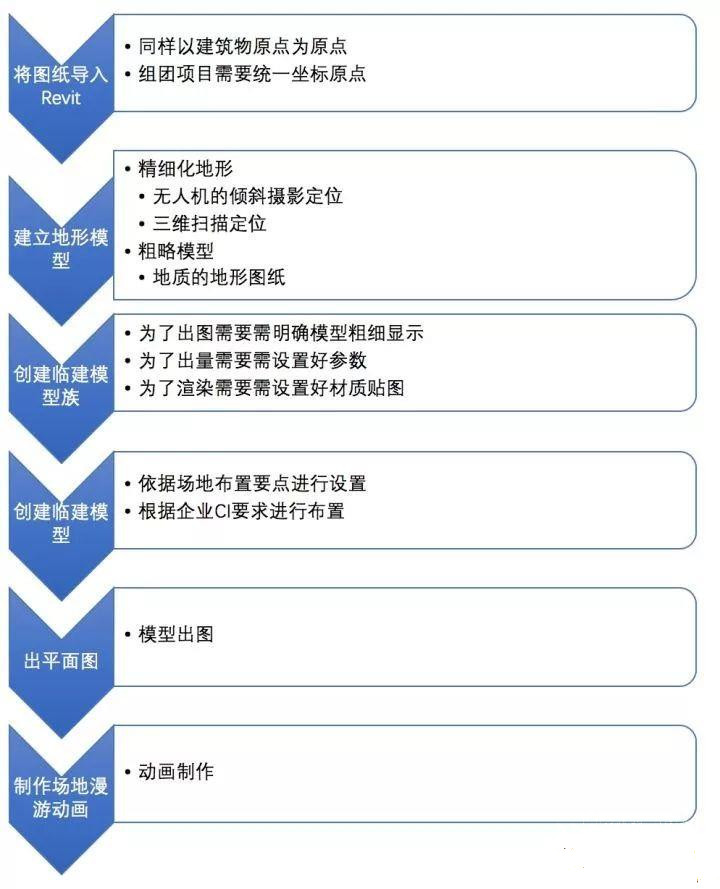

基于Autodesk Revit模型創建及應用流程

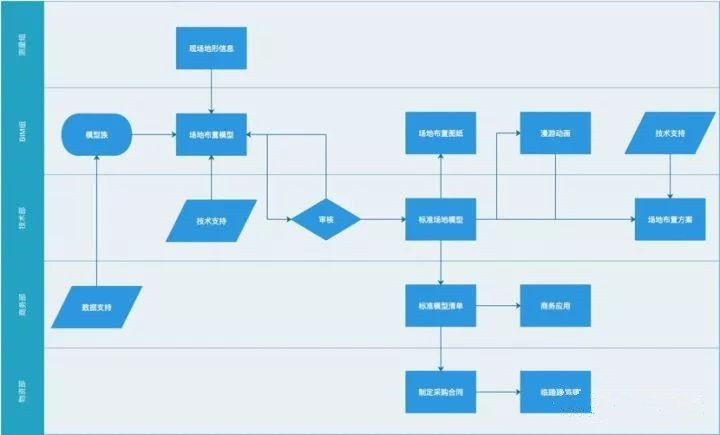

部門標準流程圖

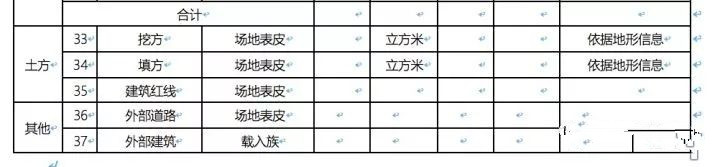

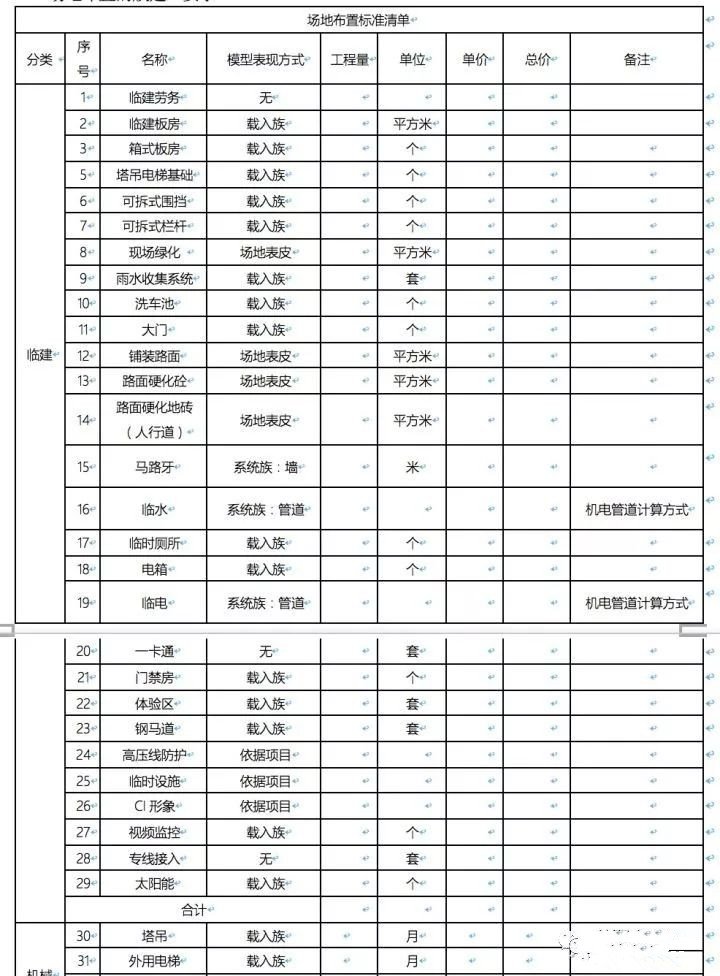

8) 標準模型清單

場地布置的族建立要求
