實景建模是通過傾斜攝影采集重合度較高的影像照片，都過程序進行空三角計算和逆向還原，生成帶有原地貌紋理和高程的三維模型的技術，該技術廣泛應用于城市測繪、文物數字化保存行業。由于實景建模所得的模型還原地貌，精度可達厘米級，在并且可以測量和計算挖填方，在施工中有使用的價值。如今很多項目都以配備了小型無人機，今天艾三維就來教大家如何進行實景建模的操作。

2、實景建模 ContextCapture軟件設定航線

選擇較為寬闊的地點起飛，先登錄dj go，然后登錄dj gs pro，上傳數據，飛機自動起飛后會自動飛到指定高度，并飛到航線起點位置開始飛行。自動拍照間隔2s，分辨率1080P。飛機會在飛行路線上保證一定重疊度進行定時拍照。每條航線飛行完后，飛行器會飛到下一個起點進行第二條航線的飛行，如果一條航線未飛行完電量過低降落，在更換電池后，飛行器會自動續飛。

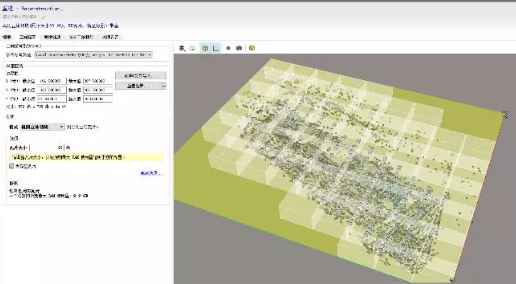

導入照片，提交空中三角測量

實景建模是將目標區域生成的帶紋理的三維網格，其中帶有紋理和體量2個特征，應用時也主要是利用了這兩個特征。

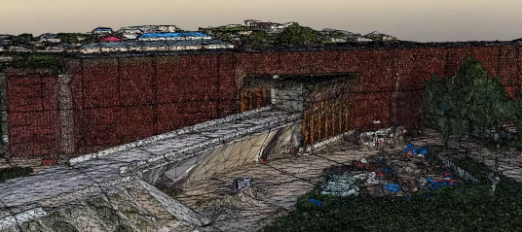

實景建模完成效果圖

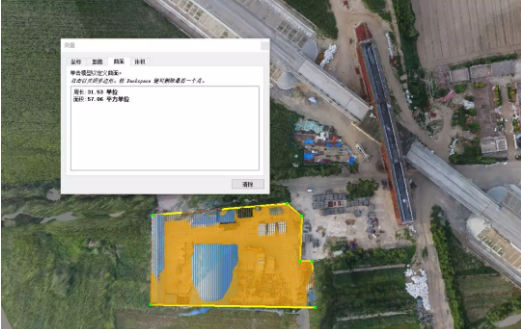

利用紋理：實景建模精確的還原的目標區域的靜態形象，其地貌、現場情況十分清楚，可以用在拆遷時點查樹木數量、農田面積、房屋數量，或者查看現場的施工情況;在山區可以查看既有山道，為便道設計做參考;結合bim，將路橋橋梁三維模型與實景建模相結合，渲染效果跟真實，對于周邊環境影響更準確，可以作為方案設計和匯報的輔助。

實景建模渲染效果地形模型
