BIM應用 基于BIM的施工場地布置方法
2019/06/14
一、利用BIM做施工場地布置目的和意義
傳統的場地布設，最終多以施工平面布置圖等平面圖紙作為工程成果展示平臺和設計意圖傳遞途徑，但是2D圖紙難以直觀、清晰地展現施工過程中的實景狀況。隨著項目復雜程度的提高，以2D平面布置圖指導3D構筑物建造及其功能分區的模式具有先天不足。在基于 BIM 技術的模型系統中，首先項目所在地已有和擬建筑物、庫房加工廠、管線道路、施工設備和各功能分區等建筑設施的3D 實體模型；然后賦予各 3D 實體模型以動態時間屬性，實現各對象的實時交互功能，使各對象隨時間動態變化以形成 4D 場地模型；最后在4D場地模型中，修改各實體的位置和造型，使其符合項目的實際情況。
場地布設和虛擬仿真漫游的主要目的是利用BIM軟件模擬，建立三維場地模型，通過漫游、動畫的形式提供可視化的模擬數據以及身臨其境的視覺、空間感受，及時發現不易被察覺的布場不合理現象，減少由于事先規劃不周全而造成的損失。
二、場地布置相關數據準備
BIM應用｜基于BIM的施工場地布置方法
場地布設與虛擬仿真漫游BIM應用的操作流程
四、成果
場地布置模型
施工場地
OpenRoads Designer 是一款功能完善、全面詳細的道路設計BIM軟件，適用于勘測、排水、地下設施和道路設計，OpenRoads Designer 軟件引入全新的綜合建模環境，提供以施工驅動的工程設計，有助加快路網項目交付，統一從概念到竣工的設計和施工過程。該應用程序提供完整且詳細的設計功能。
OpenRoads Designer 可快速生成設計和施工交付數據，并確保整個項目交付過程和資產生命周期中的數據交換。
A快速獲取數據源，如點云數據、圖像、地理信息
B 支持跨團隊、地域、專業，實現信息共享
C以模型為中心生成交付結果、支持構件庫服務管理與交付功能組件，文檔管理
D逼真可視化效果，加快項目申請進度
可以處理地形模型、廊道模型、交通工程相關的模型。
OpenRoads Designer應用案例
南京堯紅路案例：堯紅路規劃初期被定為紅山南路東延二期工程，項目西起墨香路，東至太龍路口，全長3.6公里，設計時速60公里，為城市一級主干道。
相關閱讀
-
Bentley污水處理廠解決方案為“水/污水處理”相關行業用戶提供了基于全生命周期的多專業協同解決方案。整個解決方案基于 ProjectWise協同工作平臺，實現對工作內容、標準及流程的統一管理。通過豐富的軟件設計模塊可以覆蓋流程設計，管道、支吊架、 設備、建筑、結構、電氣、電纜橋架及電纜敷設等多專業...
-
-

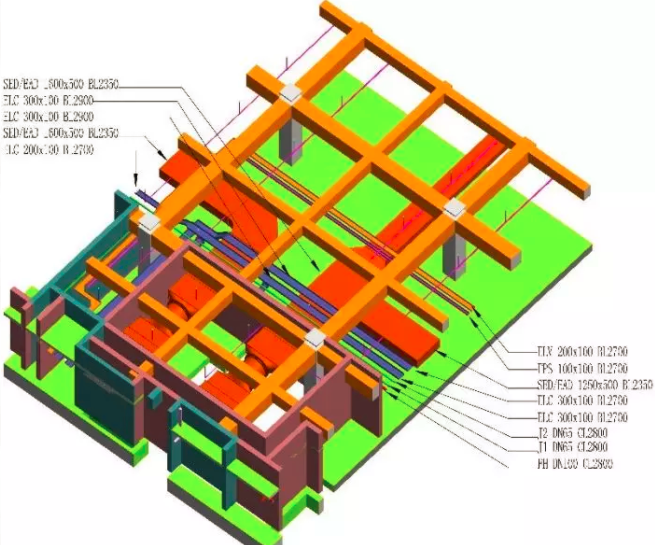

基于BIM的碰撞檢測，能夠確保結構中不同專業的構件不會因?yàn)樵O(shè)計原因發生碰撞造成返工。利用BIM模型可以實現了關聯信息的聯動更改，還可以根據模型中參數設置的三維模型；使得抽象測試變得更加形象化和具體化，從而最大限度準確地發現問題，并及時作出修改。
-
