一、BIM相關軟件

在BIM全生命周期的應用中，需要用到各種各樣的相關軟件，這些軟件包括：BIM核心建模軟件、BIM模型綜合碰撞檢查軟件、可視化軟件、BIM造價管理軟件、BIM機電分析軟件等等。

1、BIM核心建模軟件

BIM建模軟件，主要有以下四個主流廠商：

（1）Autodesk公司的Revit系列軟件，集成版本包含建筑、結構和機電系統功能，在民用建筑及點狀工業建筑市場有著良好的表現，借助同廠商產品AutoCAD的天然優勢，有國內建筑領域有著相當廣泛的受眾群體。在數據中心領域，Revit也是最主要的解決方案軟件。

（2）Bentley 建筑、結構和設備系列，Bentley產品在工廠設計（石油、化工、電力、醫藥等）和基礎設施（道路、橋梁、市政、水利等）領域表現突出，在線狀工業建筑領域有無可爭辯的優勢，MicroStation是Bentley的核心建模平臺，用于全球基礎設施的設計、建造與實施。

（3）Graphisoft公司的ArchiCAD軟件，屬于一個面向全球市場的產品，是最早的一個具有市場影響力的BIM核心建模軟件。

（4）Dassault公司的CATIA是全球高端的機械設計制造軟件，在航空、航天、汽車等領域具有壟斷的市場地位，應用到工程建設行業無論是對復雜形體還是超大規模建筑，其建模能力、表現能力和信息管理能力都比傳統的建筑類軟件有明顯優勢。

2、BIM模型綜合碰撞檢查軟件

常見的模型綜合碰撞檢查軟件有Autodesk Navisworks、Bentley ProjectwiseNavigator和Solibri Model Checker等。

3、BIM 3D可視化軟件

BIM 3D可視化軟件主要包括Lumion、3DS MAX及Acrobat Pro等。

Lumion是一個實時的3D可視化工具，一般用來制作電影和靜幀作品，涉及到建筑、規劃和設計。Lumion包含了一個龐大而豐富的內容庫，包含各種材質、人物、植物、車輛等。將BIM 3D模型導入，可以極大的縮短渲染時間，提供高清的現場演示視頻與圖片。

3DSMAX是一款三維動畫渲染和制作軟件，廣泛應用于廣告、影視、工業設計、建筑設計、三維動畫、多媒體制作等可視化領域。支持BIM FBX格式文件導入。

AdobeAcrobat是一款PDF閱讀軟件。其中Adobe Acrobat Pro Extended可以直接插入BIM導出的IFC文件，從而實現了PDF中閱讀 BIM 3D模型。

4、BIM造價管理軟件

國外的BIM造價管理有Innovaya和Solibri，而魯班軟件、廣聯達軟件和清華斯維爾軟件則是國內BIM造價管理軟件的代表。

5、BIM 3D機電分析相關軟件

Trace700是一款建筑能耗模擬軟件。軟件集成了各種空調設備參數模塊，很容易搭建各種自然冷卻空調系統，特別適用于數據中心的建筑能耗模擬。該軟件能夠?qū)隑IM軟件生成的XML格式的建筑模型數據，在BIM軟件中可以設置建筑圍護結構的熱工參數、建筑內負荷參數、建筑朝向、位置等信息。BIM與Trace 700的協同可以大大提高數據中心建筑能耗模擬的建模效率。

EcotectAnalysis軟件是一款功能全面，包含建筑能耗分析、熱工性能分析、水耗分析、日照分析、影音和反射分析等功能。該軟件能夠?qū)隑IM軟件生成的XML建筑模型數據。從而提高方案設計階段的工作效率。

二、BIM工程云平臺

針對當前建筑工程領域BIM云平臺的應用需求，將BIM技術和云計算技術加以綜合應用，BIM工程云平臺解決方案應運而生。

1、BIM工程云桌面

BIM工程領域通常需要高性能主機或高端顯卡支持，以機電系統為主的數據中心尤其是這樣。采用高性能服務器+高端圖形顯卡的硬件配置，再輔助主流虛擬化軟件3D透傳解決方案，可以將計算資源、存儲資源、網絡資源、高端顯卡等物理設備虛擬化、資源池化。按照相應的圖形處理需求等級，分配給不同的BIM用戶。

2、BIM工程云環境

BIM工程云環境集成了BIM設計協同平臺、族庫構建平臺、私有云盤系統及視頻學習系統，局域網內安全性可以得到保障。同時，豐富多樣的用戶授權系統，可以精細化地開展各類型用戶的權限管理，保障數據安全。

• BIM設計協同平臺

可以支持數據中心各專業工程師在協同平臺上開展高效的協同設計。

• 族庫構建平臺

集成符合數據中心領域應用的通用族和產品族，更便于開展數據中心BIM實施。

• 私有云盤系統

結合數據中心特點，集成文檔管理網盤，可以安全高效存儲圖、模文檔。統一存儲的同時，也提供版本管理、日志審計、刪除找回、網內共享等功能。

• 視頻學習系統

集成BIM相關學習視頻，便于BIM工程師開展業務學習。

三、BIM二次開發

BIM的二次開發，就是通過輕量化技術，基于BIM圖形引擎，定制開發出融合BIM模型圖形界面的各種功能，滿足用戶使用需求。

1、圖形引擎

基于BIM的二次開發，建議選用開源圖形引擎，如基于Three.js和WebGL技術的BIM圖形引擎。

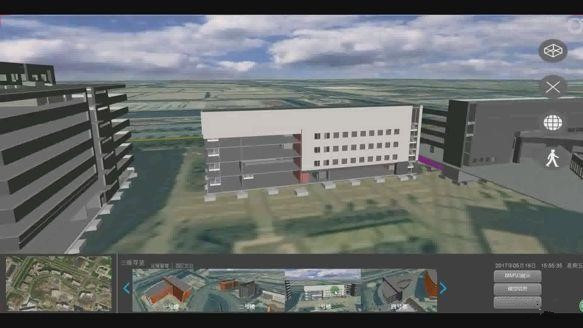

BIM圖形引擎示例

WebGL技術是目前最為流行的，且支持度最高的Web圖形技術之一。其支持的瀏覽器種類如下：

• Firefox
• Chrome
• Microsoft Edge
• 遨游
• 獵豹、QQ、搜狗、UC、360等

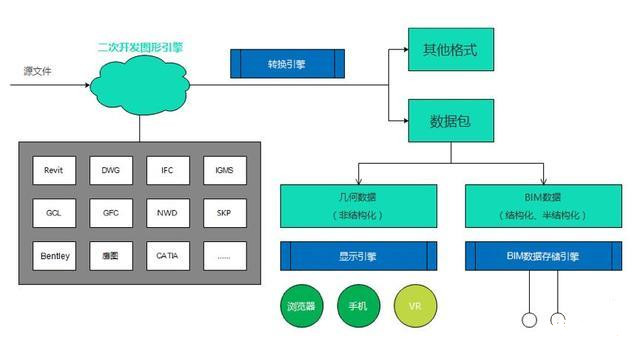

2、系統架構

BIM圖形引擎內部由3個核心的引擎組成。

• 轉換引擎

職責：解析原始文件格式，生成BIM圖形引擎的數據包；

• BIM數據存儲引擎

職責：存儲海量異構的BIM數據，并提供便捷快速的查詢接口；

• 顯示引擎

職責：通過瀏覽器顯示模型或圖紙。

3、BIM模型網頁展示

BIM圖形引擎基于JavaScript和WebGL技術，實現了工程文件在網頁上顯示的功能，提供了一種輕便快捷查看BIM模型成果的方式。用戶無需安裝BIM軟件，直接查看BIM模型的完整信息；支持各移動終端方便查詢；在提交或展示成果時，無需拷貝BIM成果文件，保護知識產權。

目前，已支持的工程文件格式包括：*.rvt、*.rfa、*.ifc……

對于BIM模型支持以下功能：

1）支持標準視角的切換；

2）支持按屬性過濾條件隔離構件；

3）支持瀏覽方式的切換；

4）支持對三維模型進行剖切；

5）選中構件，點擊屬性按鈕，可以顯示構件屬性；

6）支持顯示設置。

4、多個模型集成瀏覽

通常一個工程項目會由不同專業的設計師參與設計，因此一個完整的BIM模型往往由多個文件組成。BIM圖形引擎提供了在線集成的功能，即當一個工程項目中所有的revit文件轉換成功以后，就可以按照一定的規則發起集成。

多個模型文件集成以后形成全專業、全樓層的模型。

5、調用服務端接口獲取BIM數據

BIM模型文件通過數字信息仿真模擬建筑物所具有的真實信息，信息的內涵不僅僅是幾何形狀描述的視覺信息，還包含大量的非幾何信息，如材料的耐火等級、材料的傳熱系數、構件的造價、采購信息等。實際上，BIM就是通過數字化技術，在計算機中建立一座虛擬建筑，一個建筑信息模型就是提供了一個單一的、完整一致的、有邏輯的建筑信息庫。

BIM圖形引擎包含海量BIM數據（如：構件信息、空間信息、非幾何信息……）在云端結構化存儲，保留了用戶上傳到云端的模型的所有信息，獲取數據方便快捷。
