景觀設計怎么運用SU地形建模？網上關于在 SketchUp 中地形建模的方法很多：

第一種：用網格拉取。缺點：不好操作。

第二種：用通過插件，把灰度試轉成地形。缺點：不好精確操作，且數據量有些大，讓后面的操作變慢。

第三種：用地形圖（采用 Omap 導出等高線地形圖）再通過 CAD 導入SketchUp。缺點：適合大型自然山體建模，但會造成數據量大。

第四種：是個人摸索的，下面講述步驟，一起看看。

感謝saasdf同學分享教程

使用軟件：天正CAD、SketchUp

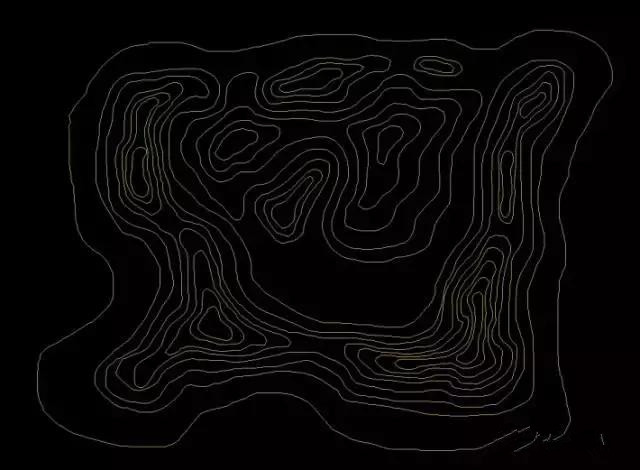

第1步：繪制地形圖。

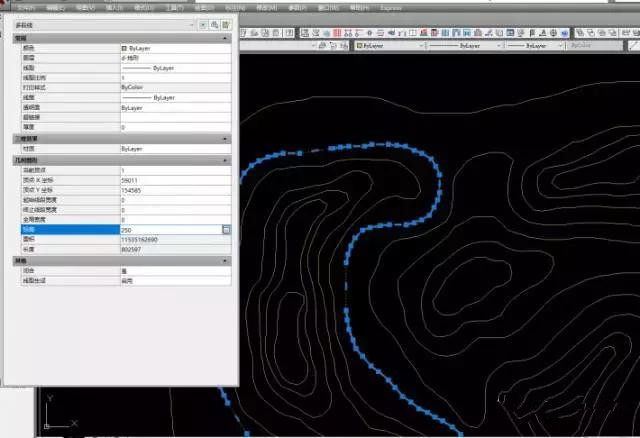

第2步：給每根等高線設置高程值。

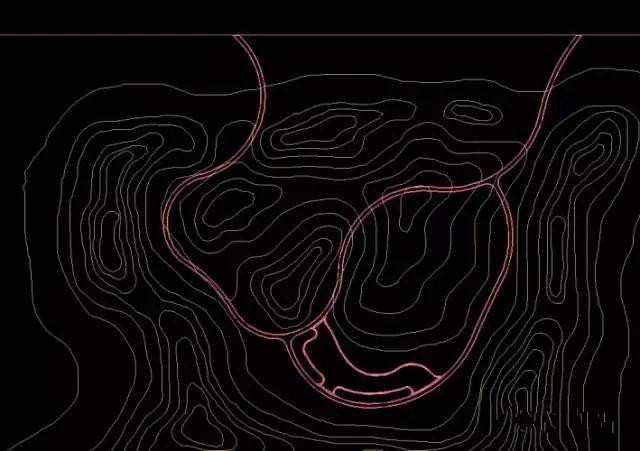

第3步：繪制其它元素，如道路廣場、植物小品。分類型設置成不同的圖塊，以便于進入 SketchUp 操作。

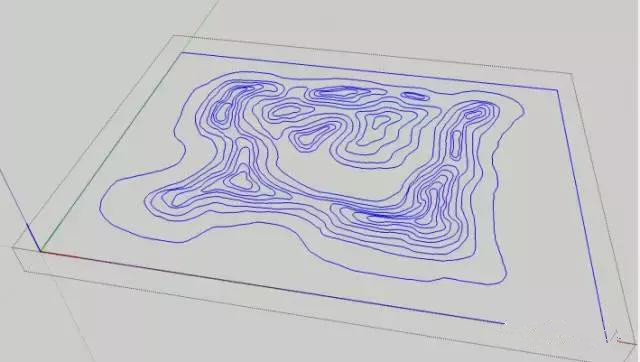

第4步：導入 SketchUp 。

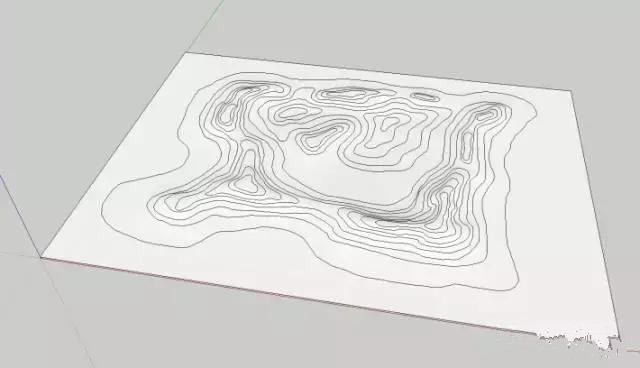

第5步：選擇等高線部分，使用沙盒工具（SUAPP編號344）最左邊的“根據高線創建”建立模型。

按需要調整 Y 軸比例至你需要的高度。

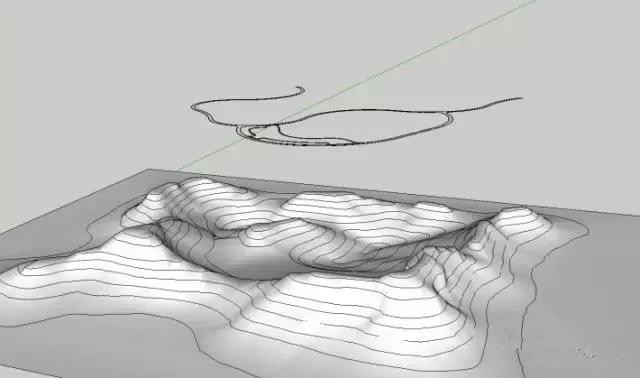

第6步：把道路廣場部分的線圖沿 Y 軸移至地形上方，并繪制該部分的面。

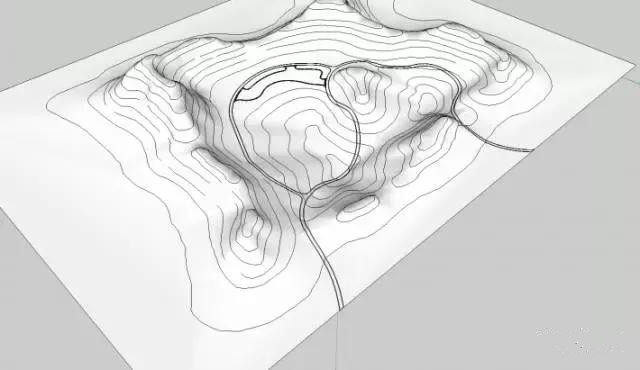

第7步：使用 SUAPP 中的沙盒工具的“曲面投影”，把道路廣場部分投影到地形上。

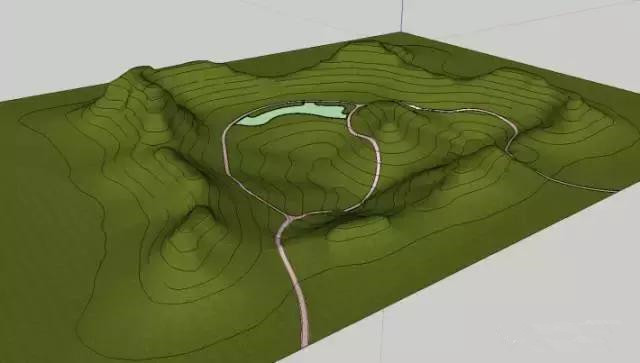

相應地賦予該部分的材質。

至此，地形相關部分的建?；就瓿闪?。

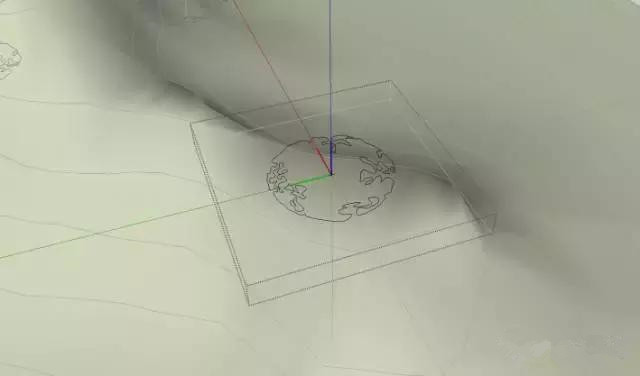

如果你在 CAD 繪制時已經布置了相應的植物圖快，那么把它們移到地形上方，再逐個把每種植物圖塊（組件）進行編輯如下圖：在組件內的坐標0點插入相應的植物模型

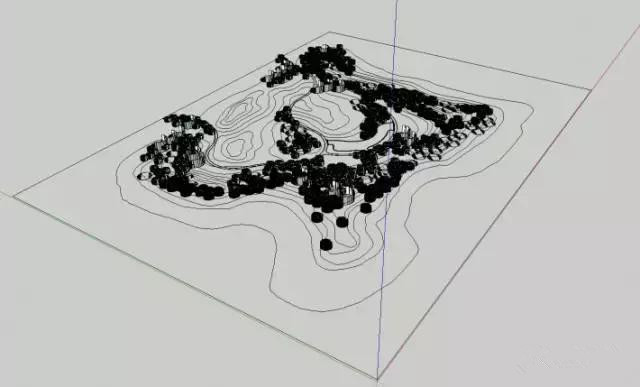

然后，采用 SUAPP 中的輔助工具中標高放置（SUAPP編號39）“放置于面”將所有植物放置于地形上。

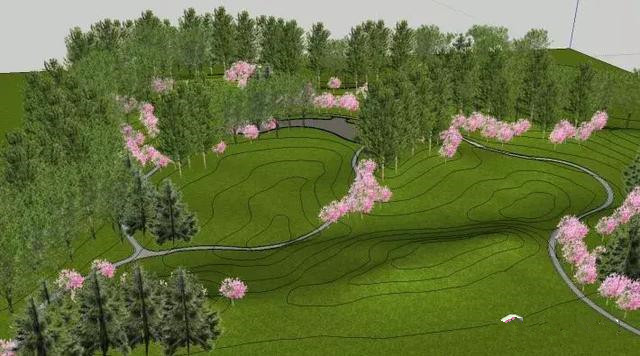

* 一個初步的植物設計就完成了 *
