什么是管道應力分析，管道應力分析方法有哪些？
2022/01/07
管道應力分析是2020年公布的電力名詞。管道應力分析是指對管道在內壓、自重和其他外載作用下所產生的一次應力和在熱膨脹、冷縮、位移受約束時所產生的二次應力，以及管道對設備的推力和力矩進行的驗算。
為什么要進行管道應力分析？
使管道應力在規范的許用范圍內，保證管道系統的整體安全；
使動（靜）設備管口載荷符合制造商的要求或公認的標準，使其能長周期、平穩的運轉；
計算出作用在管道支吊架上的荷載；
確定管道熱位移及各種沖擊載荷所導致的管道位移；
解決管道動力學問題：機械振動、脈動、安全閥排放等；
幫助配管優化設計。
管道應力分析分為哪些類型？
管道應力分析主要包括靜力分析（含疲勞分析、風載荷及地震載荷分析）和動力分析，其中靜力分析包括：
壓力荷載和持續荷載作用下的一次應力計算，主要是為了防止管道塑性變形破壞；
管道熱脹冷縮以及端點附加位移等位移荷載作用下的二次應力計算，主要是為了防止疲勞破壞；
管道對設備作用力的計算，主要是為了防止作用力太大，保證設備正常運行；
管道支吊架的受力計算，主要是為支吊架設計提供依據；
管道上法蘭的受力計算，主要是為了防止法蘭泄漏；
管系位移計算，主要是為了防止管道碰撞和支吊點位移過大。
動力分析包括：
管道強迫振動響應分析，主要是為了控制管道振動及應力；
往復壓縮機（泵）氣（液）柱頻率分析，主要是為了防止氣柱共振；
管道自振頻率分析，主要是為了防止管道系統共振；
往復壓縮機（泵）壓力脈動分析，主要是為了控制壓力脈動值。
管道應力分析有哪些方法？
目測法、圖表法、公式法、和計算機分析方法。選用什么分析方法，應根據管道輸送的介質、管道操作溫度、操作壓力、公稱直徑和所連接的設備類型等設計條件確定。

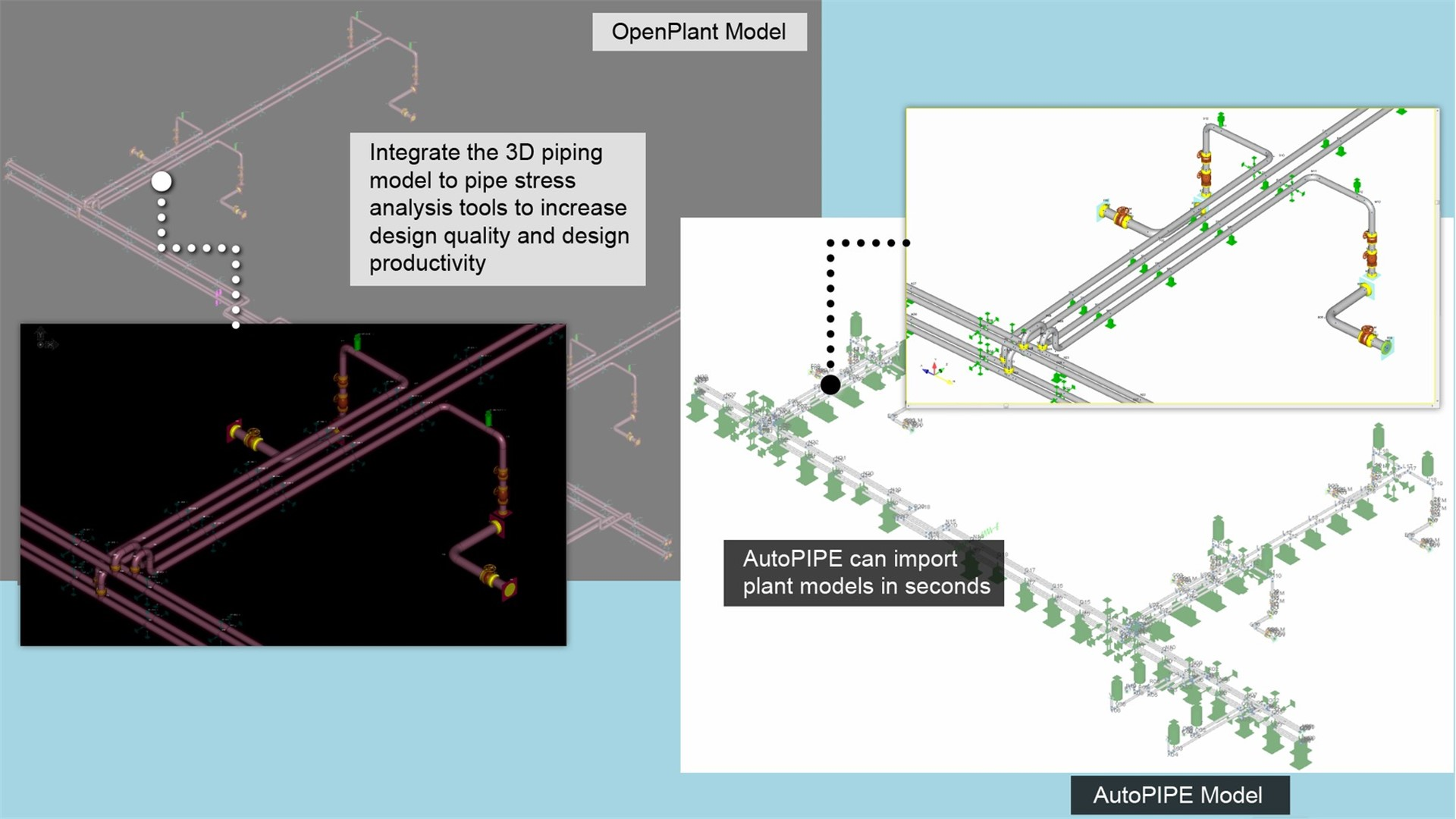

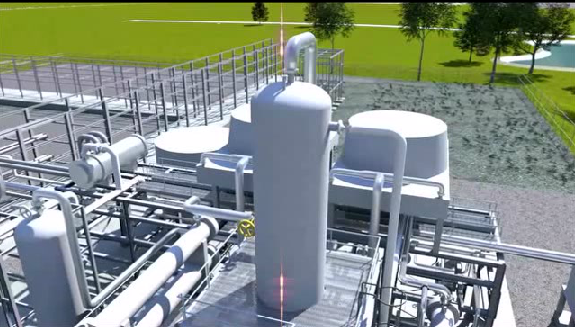

除了上述方法，我們還可以借助BIM軟件，幫助建立管道模型及應用分析計算。
AutoPIPE是專用于管道應力分析的高級綜合軟件工具。其直觀的建模環境和高級分析功能有助于提高工作效率，改進質量控制效果。
AutoPIPE能快速簡便地創建、修改和審查管道和結構模型及其結果，可節省時間。通過在一個提供高級線性和非線性分析功能（針對溫度、風力、波浪、浮標、雪、地震和瞬時載荷）的應用程序中進行靜態和動態分析，進一步節省了時間。
>>> AutoPIPE——管道設計軟件功能詳情
相關閱讀
-
在現代工業與民用建筑領域，管道設計是一項至關重要的工作。無論是負責輸送流體、氣體還是固體顆粒，管道系統都需要經過精心的設計和布局，以保證其安全性、高效性以及長期穩定的運行。 在管道設計過程中，每一個細節都可能對整個系統的性能產生深遠影響。因此，在進行管道設計時，我們必須全面考慮多個...
-
-
應力分析可分為:靜態分析和動態分析,目前我們所進行管道分析都為靜態分析。根據應力產生的荷載不同，可分為一次應力和二次應力。一般來說，管徑較大、溫度較高與重要設備比如壓縮機連接的管道需要進行應力分析計算。目前，管道應力分析軟件應用比較廣泛的有CAESAR_II、AutoPIPE和Triflex等。
-
