輸變電工程三維設計 是指基于工程信息、地理信息數據，通過三維建模技術、數字化協同設計技術的集成應用，實現輸變電工程的全過程三維可視化設計和信息一體化即BIM。工程數據中心將三維設計通用模型、工程建設數據、設備參數數據接入公司全業務統一數據中心，實現三維設計成果跨專業應用。開展三維設計及建設工程數據中心是落實公司“數字國網”建設總體要求的重要舉措，對高質量建設國家電網具有重要意義。

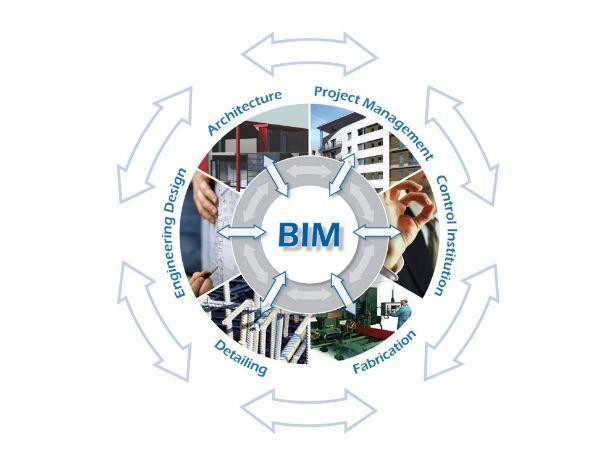

BIM(Building Information Modeling)技術是Autodesk公司在2002年率先提出，目前已經在全球范圍內得到業界的廣泛認可，它可以幫助實現建筑信息的集成，從建筑的設計、施工、運行直至建筑全壽命周期的終結，各種信息始終整合于一個三維模型信息數據庫中，設計團隊、施工單位、設施運營部門和業主等各方人員可以基于BIM進行協同工作，有效提高工作效率、節省資源、降低成本、以實現可持續發展。

BIM的核心是通過建立虛擬的建筑工程三維模型，利用數字化技術，為這個模型提供完整的、與實際情況一致的建筑工程信息庫。該信息庫不僅包含描述建筑物構件的幾何信息、專業屬性及狀態信息，還包含了非構件對象(如空間、運動行為)的狀態信息。借助這個包含建筑工程信息的三維模型，大大提高了建筑工程的信息集成化程度，從而為建筑工程項目的相關利益方提供了一個工程信息交換和共享的平臺。

為加強輸變電工程三維設計評審管理，國網基建部發布文件要求2019年2月1日起對35kV 及以上輸變電工程，未按〔2018〕585號文件要求開展設計招標、應用三維設計的工程，原則上不予安排初步設計評審。

國網基建部下發《關于全面應用輸變電工程三維設計及建設工程數據中心的意見》（基建〔2018〕585號）中文件主要內容如下：

（1）從2018 年下半年開始，新建35kV 及以上輸變電工程全面應用三維設計；同步啟動建設工程數據中心，滿足工程具備數字化移交和公司全業務數據共享要求。

（2）到2020 年底前，公司所有新建、改建、擴建35kV 及以上輸變電工程具備數字移交條件， 總體上實現三維設計、三維評審、三維移交。

今天，小編將為您解讀文件對輸變電工程三維設計評審工作的要求及評審要點，希望能給您的工作帶來幫助！

三維設計評審工作要求

1、對設計成果提出更高要求

工程核準、批復文件；水文氣象報告、地質勘察報告；各類協議；初步設計說明書；設備材料清冊；概算書；設計圖紙及相關專題報告；變電站三維模型圖；線路三維路徑圖及其他。

2、對評審流程提出更高要求

增加三維設計的內容介紹和評審：1.增加三維設計成果的展示；2.增加三維設計專題的匯報。

3、對評審意見提出更高要求

在評審主要結論中新增“三維設計”章節，對輸變電工程三維設計水平進行總體評價，具體如下：提交的三維設計成果是否滿足相關標準要求；主要工程量是否能從三維模型中提取、三維設計通用模型庫使用情況等。

三維設計評審內容及評審重點

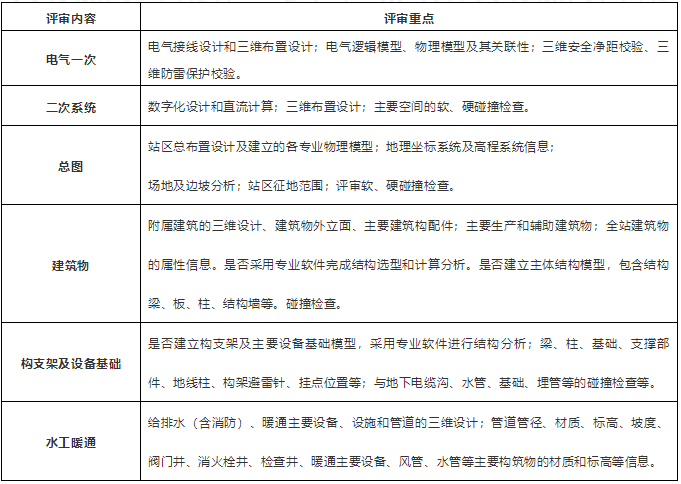

1、變電站（換流站）工程

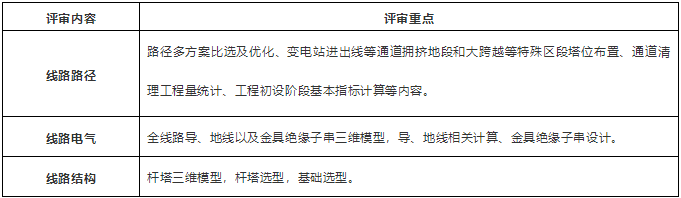

2、架空輸電線路工程
