傾斜攝影單體化怎么實現？
2022/05/26
在了解傾斜攝影單體化的作用和方式前，我們先來了解下，什么是單體化。
單體化指每一個需要管理的對象，都是一個個單獨的、可以被選中的實體，可以附加屬性，可以被查詢統計等等。
過去，人工建模把每一實體（樹木、建筑、甚至樓層）制作成單獨的模型，這種單獨建立的模型，本身具備對象化管理的條件，不需要單體化。
近年來，隨著傾斜攝影自動化建模技術的發展，由于傾斜攝影自動化建模機制，使得所建立的實景模型是一張區域的“表皮”，無法對三維模型中的對象進行單獨選中和管理，也無法進行屬性查詢和空間查詢等GIS操作，降低了三維數據的價值和實用性。
為了讓傾斜攝影模型單體化，下面介紹四種傾斜攝影單體化的方式。
1.矢量切割單體化
矢量切割單體化是一種最直觀的思路，即用建筑物、道路、樹木等對應的矢量面，對傾斜攝影模型進行切割，從物理上把連續的三角面片網分割開，實現單體化。矢量切割單體化從物理意義上，把連片的模型真正分割開來，再對分割后的模型進行管理和操作。
2.疊加配套矢量面
利用與傾斜攝影對象配套的二維矢量面為用戶提供類單體的實用表達與操作體驗，實現了對象化的表達與操作，打通了傾斜攝影模型與二維矢量面之前的二三維一體化通道，即矢量疊加單體化。
3.ID單體化
利用三角面中每個頂點額外的存儲空間，把對應矢量面的ID值存儲起來，即一個建筑所對應的三角面的所有頂點，都存儲了同一個ID值，從而實現在鼠標中選擇這個建筑時，該建筑可以呈現出高亮的效果。
4.模型重建單體化
以連續傾斜攝影數據為基礎數據源，進行人工干預。將建模成果導入軟件進行精化編輯，通過模型重建在原有場景上達到分離效果，實現模型單體化。
傾斜攝影單體化方式具體要如何實現？
下面，以模型重建單體化為例，為大家介紹模型重建單體化如何實現。

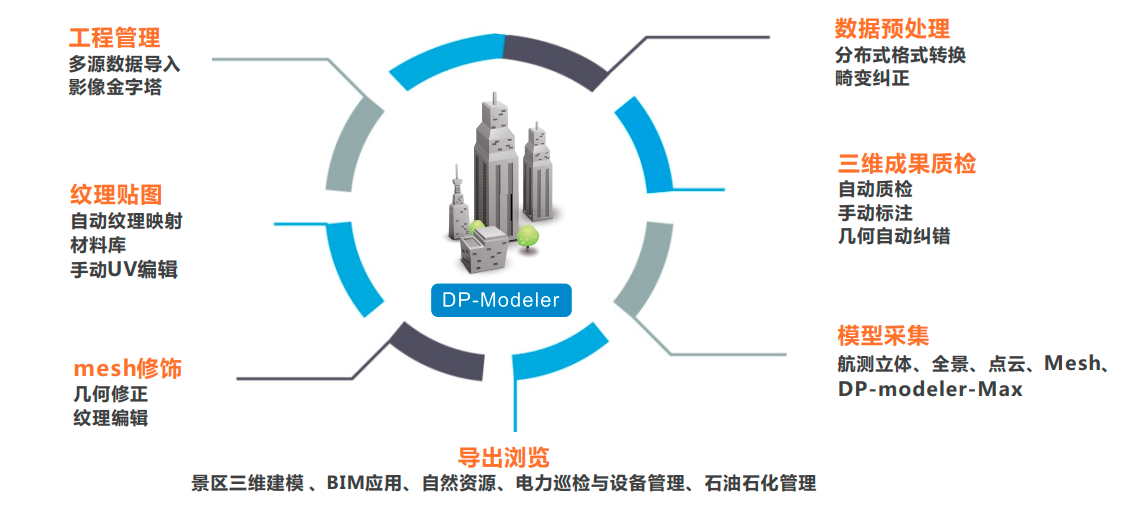

目前，模型重建單體化一般是利用Dp-Modeler傾斜攝影三維建模軟件進行。傾斜攝影三維建模軟件DP-Modeler是一款集精細化單體建模及Mesh網格模型修飾于一體的新型軟件。通過特有的攝影測量算法，支持航測影像、無人機影像、地面影像、車載影像、激光點云等多數據源集成，實現空地一體化作業模式，有效的提高三維建模的精度及質量。
Dp-Modeler傾斜攝影三維建模軟件詳情：http://www.shanyixuan.cn/Products/dpmodelert.html
