與傳統的測量作業相比,三維激光掃描作業在工具、測量方式、現場測繪手稿、測量效率、安全程度等方面有什么不同?我們一起來看下面的表格。
對比項
傳統測量作業
三維激光掃描作業
工具
卷尺、激光測距儀、全站儀、圖紙
三維激光掃描儀
測量方式
接觸式、近距離測量,受光照影響。
完全非接觸式、遠距離測量;不受光照影響,白天、黑夜都可作業。
現場繪制手稿
需要
不需要,自動生成三維數據
測量效率
效率低,只能測量點到點的距離,勞動強度大
1分鐘內完成單站全景掃描
安全程度
危險系數高,局限性大
非接觸性測量,保障人員安全
出具結果
根據測量到的點到點的距離在圖紙上標記數據

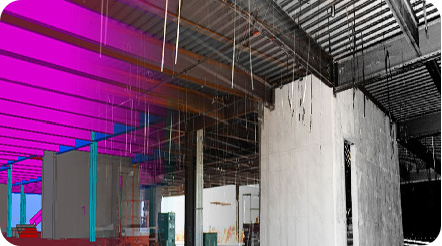

點云數據可導入到Revit、AutoCAD、三維 MAX、Navisworks、ArchiCAD等BIM軟件;可以實現智能量測——輕松獲取平距、斜距、垂距、凈空、直徑、角度、方位角、坡度、傾斜角和坐標等一系列數據;根據點云數據準確的修改復合BIM模型。
建模

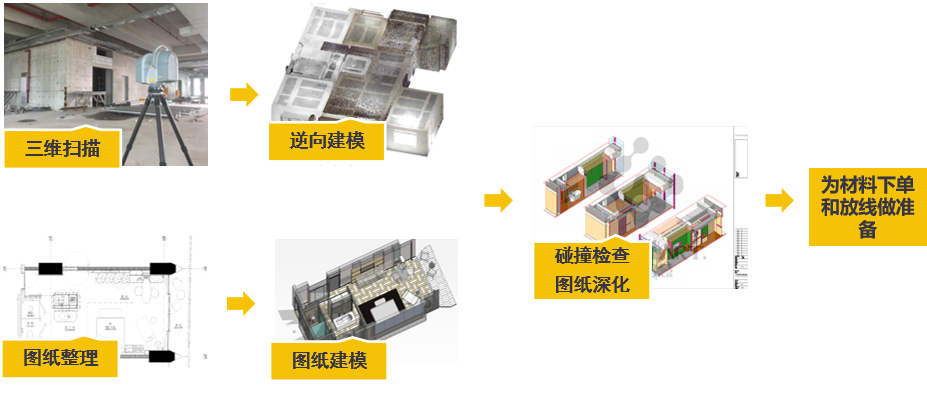

根據現場手稿繪制cad圖紙,再根據cad圖紙進行三維建模。
依據點云,高效率逆向建模。
準確率
只是根據現場復核人員經驗將認為需要復合的數據測量出來,存在人為因素干擾,測量數據存在以偏概全的情況,準確率不高。
全方位獲取現場情況,并通過三維點云數據能確準無誤地反映出來,根據點云數據可獲取人工不可測量的位置的尺寸數據,準確率高。毫米級別的精度避免了由于返工造成的資金、材料的浪費。
技術要求
經驗豐富的測量團隊
三維掃描儀操作、點云處理簡單易學,培訓1天即可掌握。
適用性
結構簡單、面積小、對精度要求不高的空間。
適用所有需要測量的空間;結構復雜、空間大、精度要求高、人工難以測量的空間效果顯著。
可視化
平面尺寸

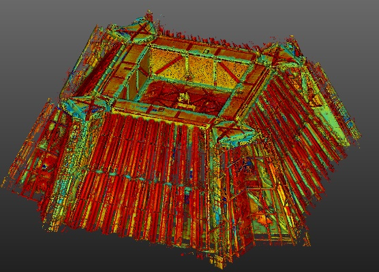

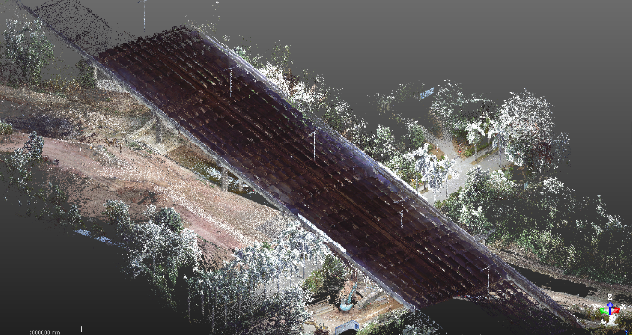

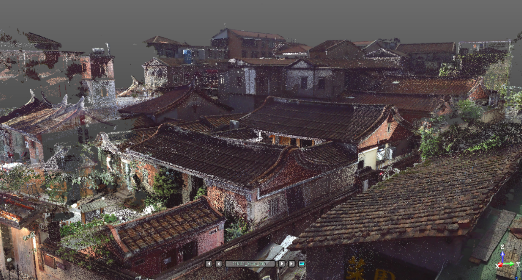

點云數據為整體三維空間尺寸信息,可視化程度高。
除了上述優點外,三維激光掃描技術還有哪些技術優勢?
Trimble X7還包括高性能相機,可創建集成到項目中的全景圖像。這樣就可以導出完全注冊的,有照片顏色的點云。這種組合使掃描和圖像可以被捕獲,完全注冊在一起,完善,控制并導出各種已建立的數據格式。

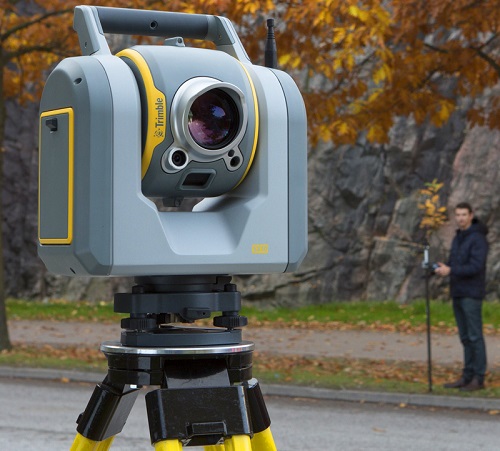

2.Trimble SX10 掃描全站儀
Trimble SX10影像掃描儀為測繪、工程設計和掃描專業人員提供世界上最具創新的解決方案,重新定義了日常測繪設備的功能。
Trimble SX10將改變您的工作方式。這種新的通用解決方案能采集高密度 3D 掃描數據、增強型 Trimble VISION 影像數據和高精度全站儀數據的任意組合數據,讓您可以準確地捕獲所需的內容,節約每一項工作的時間和資金。
>>>Trimble天寶三維激光掃描儀功能詳情
Trimble X9 是一款面向測量、建筑和工程專業人士的新型多功能現實捕捉高速三維激光掃描系統。它基于Trimble成熟的激光掃描技術,擁有 Trimble X-Drive 等創新技術進行自動校準、測量級自動調平和用于地理配準的激光指示器,旨在提高性能以適應更多嚴苛的工作環境。
Trimble X9——?jiǎng)?chuàng)新的高速三維激光掃描系統,具有增強的性能和功能,提高工作效率和交付自信。Trimble X9三維激光掃描系統適用于測量、建筑和工程領域。它基于成熟的激光掃描技術,具備自動校準、測量級自動調平和激光指示器等功能,以提高性能和適應嚴苛工作環境。
